  1. 使用STM32F767芯片 加载RTT 3.15完整版，采用ENV工具，用KEIL加载工程，使用FAL配置片上FLASH，采用ARMV6编译器 优化等级-0
    2. [在这里插入图片描述](https://img-blog.csdnimg.cn/63144c09a2ba4070bbd2cbdb0d6f3dab.png)

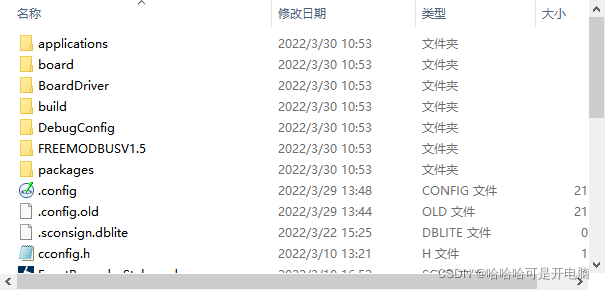

  2. 工程BSP目录下运行env
    在这里插入图片描述

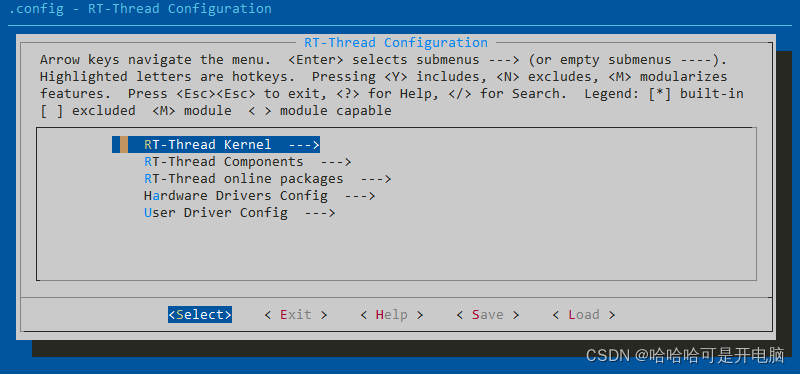

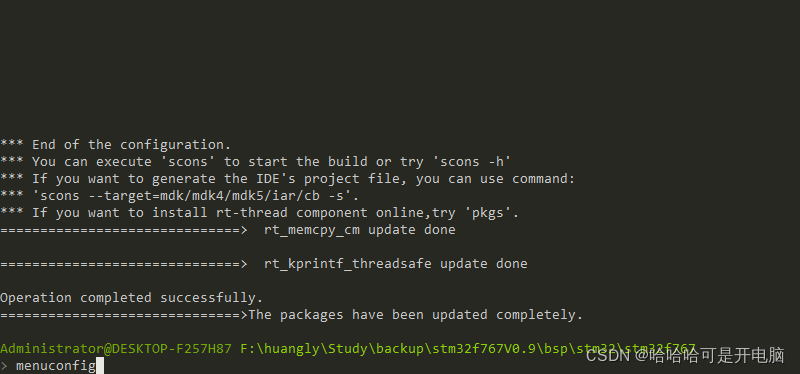

  3. 输入menuconfig进入菜单
    在这里插入图片描述
    USER DRIVer CONFIG 是我自己编写的，没有用
    在这里插入图片描述

  4. 从截图所示进入在这里插入图片描述

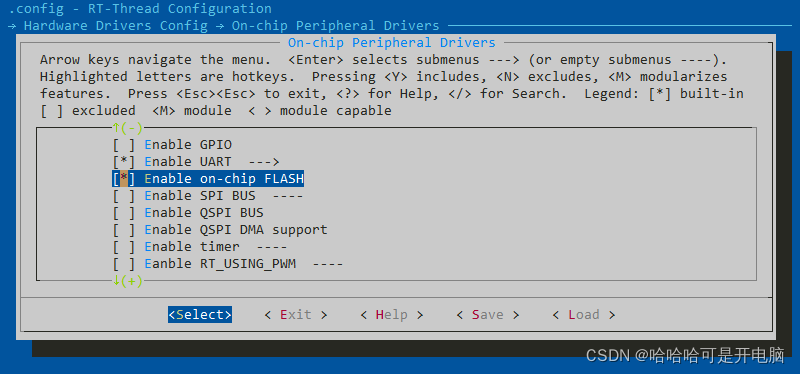

  5. 使能 on-chip FLASH
    在这里插入图片描述

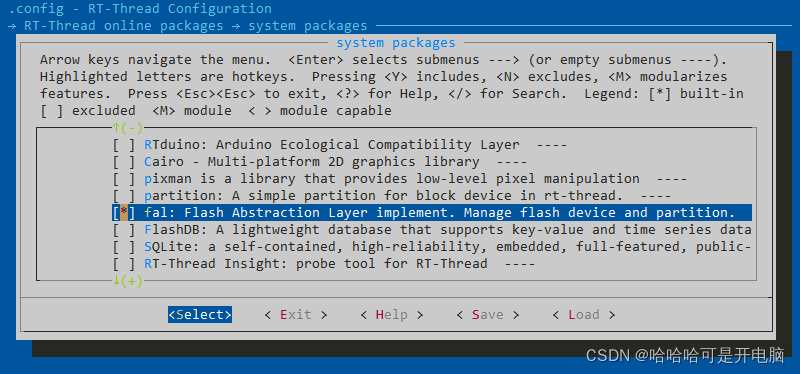

  6. 从截图所示进入
    在这里插入图片描述
    在这里插入图片描述

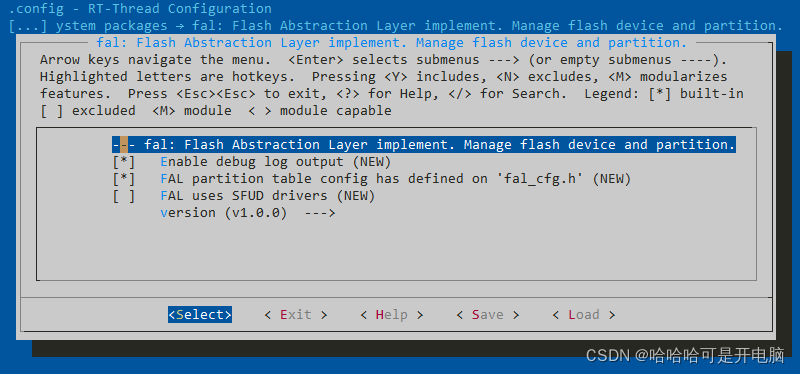

  7. 按空格使能，按回车进入配置。如截图所示进行配置
    在这里插入图片描述

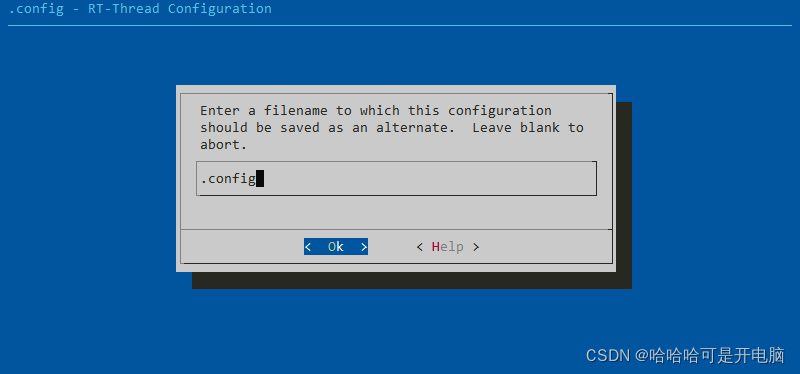

  8. 进行保存
    在这里插入图片描述

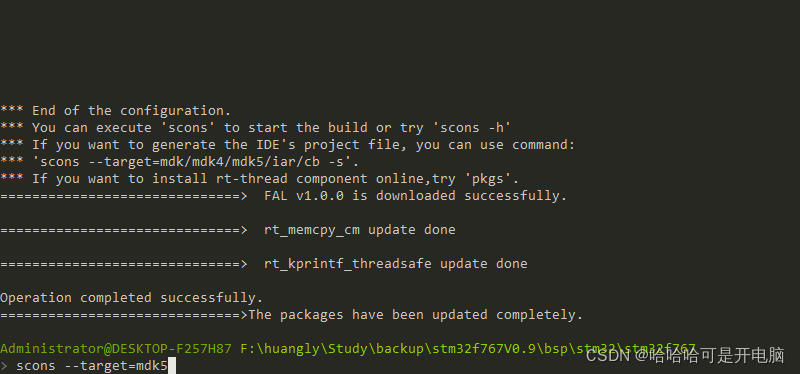

  9. 使用SCONS命令
    在这里插入图片描述

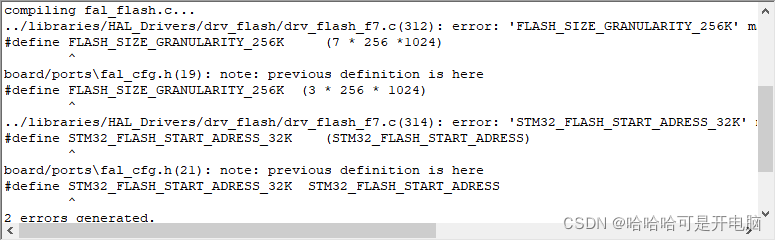

  10. 无修改进行编译运行，有三个错误
    在这里插入图片描述

  11. fal_flash.c 47行修改如下

1
2
3
log_d("Flash device | %*.*s | addr: 0x%08lx | len: 0x%08x | blk_size: 0x%08x |initialized finish.",
        FAL_DEV_NAME_MAX, FAL_DEV_NAME_MAX, device_table[i]->name, (unsigned long)device_table[i]->addr, device_table[i]->len,
        device_table[i]->blk_size);

drv_flahs_f7.c 309行
在这里插入图片描述

  1. 此时编译运行无报错
    在这里插入图片描述
  2. 找到drv_flahs_f7.c 中如下代码
    “onchip_flash_32k”
    “onchip_flash_128k”
    “onchip_flash_256k”
    这三个是设备名，需要到fal_cfg.h进行配置
1
2
3
4
const struct fal_flash_dev stm32_onchip_flash_32k = { "onchip_flash_32k", STM32_FLASH_START_ADRESS_32K, FLASH_SIZE_GRANULARITY_32K, (32 * 1024), {NULL, fal_flash_read_32k, fal_flash_write_32k, fal_flash_erase_32k} };
const struct fal_flash_dev stm32_onchip_flash_128k = { "onchip_flash_128k", STM32_FLASH_START_ADRESS_128K, FLASH_SIZE_GRANULARITY_128K, (128 * 1024), {NULL, fal_flash_read_128k, fal_flash_write_128k, fal_flash_erase_128k} };
const struct fal_flash_dev stm32_onchip_flash_256k = { "onchip_flash_256k", STM32_FLASH_START_ADRESS_256K, FLASH_SIZE_GRANULARITY_256K, (256 * 1024), {NULL, fal_flash_read_256k, fal_flash_write_256k, fal_flash_erase_256k} };

  1. 打开fal_cfg.h进行修改
