M104BPCSX-5024 RFID 驱动与应用层开源实现分析

wdfk-prog/m104bpcsx_5024 是一个面向 M104BPCSX-5024 RFID 模块的开源实现，项目以 C 语言编写，围绕 RFID 模块接入的典型嵌入式应用场景，构建了较完整的驱动层与应用层一体化方案。从仓库公开信息来看，该项目不仅提供了底层协议封装与通信接口实现，还进一步覆盖了多通道轮询、RTOS 线程调度、CAN 总线结果上报以及功耗控制等业务逻辑，具备较强的工程参考意义。

与常见仅停留在寄存器读写或单一通信接口封装的示例工程不同，该项目更接近真实产品环境中的 RFID 子系统实现方式，尤其适合作为以下方向的参考样例：

  • 嵌入式驱动分层设计
  • SPI / UART 双通信路径抽象
  • 基于 RTOS 的设备轮询任务组织
  • 多通道 RFID 读卡器管理
  • CAN 总线状态上报集成

一、项目定位与功能概述

该项目面向 M104BPCSX-5024 RFID 模块，目标是构建一套可移植、可扩展、适用于多硬件接入方案的驱动与应用实现框架。项目核心功能包括：

  1. 对多个 RFID 通道进行轮询检测；
  2. 判断指定通道上 RFID 卡片是否存在；
  3. 将检测结果组织为位图；
  4. 通过 CAN 总线上报给主控系统。

从功能链路来看，该项目覆盖了从底层通信到业务数据输出的完整闭环，而非孤立的模块驱动实现。这一点使其在工程实践中具有更高的参考价值。

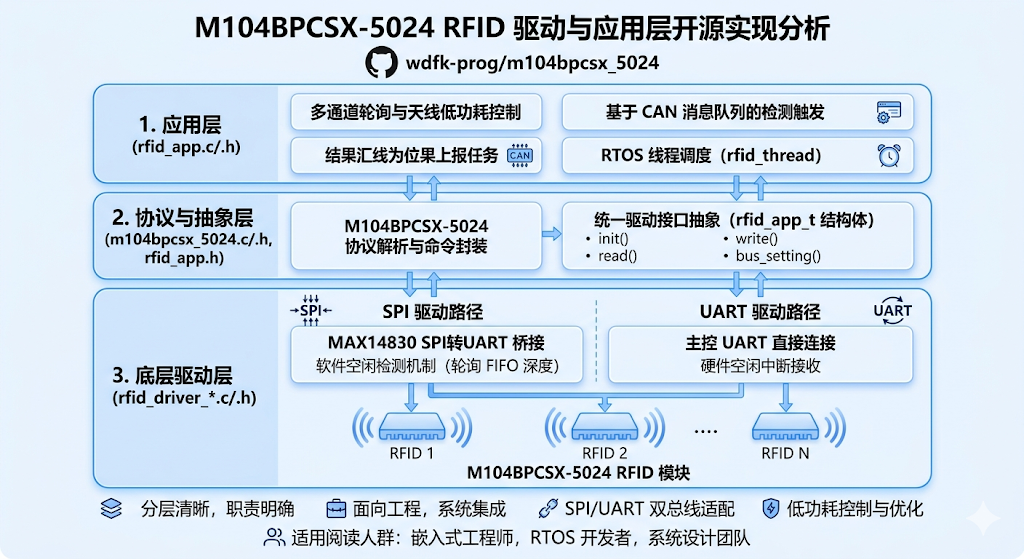

二、总体架构设计

项目采用典型的分层架构，将协议处理、硬件通信和应用逻辑进行明确划分。根据仓库说明，其目录结构主要包括以下几个部分：

  • m104bpcsx_5024.c / .h
    实现 M104BPCSX-5024 协议解析与命令封装；

  • rfid_app.c / .h
    实现应用层逻辑，包括初始化、总线切换、轮询检测、状态汇总与上报；

  • rfid_driver_spi.c / .h
    实现基于 SPI 路径的 RFID 驱动接口；

  • rfid_driver_uart.c / .h
    实现基于 UART 路径的 RFID 驱动接口。

这一组织方式体现出比较明确的职责边界：

  • 协议层负责设备命令与数据帧处理；
  • 驱动层负责具体总线读写与底层接收机制；
  • 应用层负责业务编排与系统集成。

这种设计的直接收益在于：上层业务逻辑无需依赖具体硬件通信细节，从而提升了系统的可维护性与可移植性。

三、通信方式抽象机制

该项目的一个关键设计点，是通过统一的结构体抽象 SPI 与 UART 两种底层通信实现。项目定义了 rfid_app_t 结构体，将初始化、反初始化、总线切换、读操作与写操作等接口统一封装为函数指针：

1
2
3
4
5
6
7
8
9
typedef struct
{
    uint8_t is_init;
    void (*init)(M104bpcsx_5024 *rfid);
    void (*deinit)(void);
    rt_int8_t (*bus_setting)(uint8_t num);
    int16_t (*read)(m104bpcsx_5024_t m104bpcsx_5024, uint8_t* data, uint16_t size, uint16_t timeout);
    osStatus_t (*write)(m104bpcsx_5024_t m104bpcsx_5024, uint8_t* data, uint16_t size);
} rfid_app_t;

在该抽象下，UART 与 SPI 分别注册各自的驱动实现，而应用层仅依赖统一接口调用对应操作。其意义主要体现在以下几个方面：

1. 上层业务与底层总线实现解耦

应用层不再显式区分 SPI 与 UART 的具体访问路径，而是依赖统一接口完成初始化、通道切换与数据收发。这使得业务层逻辑保持稳定，不会因为底层物理连接方式变化而产生大范围修改。

2. 支持多硬件平台迁移

在嵌入式项目中，通信链路经常因硬件资源、接口复用或外围芯片选型变化而调整。通过函数指针进行驱动注册后，只需替换底层实现，即可在较小修改范围内完成平台迁移。

3. 有利于后续扩展

若未来需要支持第三种通信方式，或在现有驱动基础上引入测试桩、模拟层、诊断层，该抽象方式也具备良好的扩展基础。

从软件设计角度看，该机制本质上是嵌入式场景下较为典型的面向接口编程思路，适合用于外设驱动与应用逻辑解耦。

四、应用层主线程设计

项目的核心业务逻辑运行在独立的 RTOS 线程中。根据 README 描述，该线程主要承担以下职责：

  1. 根据当前通信模式选择 SPI 或 UART 驱动实例；
  2. 注册读写接口；
  3. 初始化底层硬件；
  4. 启动时遍历通道，完成总线探测；
  5. 等待 CAN 消息队列中的检测请求；
  6. 对指定通道执行卡片检测；
  7. 汇总检测结果并通过 CAN 发送。

1. 启动阶段：总线探测

系统启动后，线程会逐个遍历所有可能的 RFID 通道，通过 bus_setting(i) 切换到对应通道，并尝试进行通信。如果通信成功，则该通道被标记为可用，并立即关闭天线以降低空闲状态下的功耗。

这一机制具备较明显的工程价值：

  • 能够在系统初始化阶段识别实际可用通道；
  • 后续轮询阶段可以跳过无效节点；
  • 便于系统适配不同硬件装配数量或部分模块缺失的场景。

2. 运行阶段：基于消息触发的轮询检测

线程并非持续对所有通道做盲目扫描，而是阻塞等待来自 CAN 总线消息队列的请求。消息中包含待检测卡片的起始地址 start_addr 和数量 len。线程在收到消息后，仅对目标范围内通道进行检测。

这一设计相较于固定周期全量扫描更符合系统协同逻辑，其优点在于：

  • 降低无意义的总线访问；
  • 减少 MCU 资源占用；
  • 便于与主控策略联动；
  • 有利于控制实时性与功耗。

3. 检测结果的位图组织方式

在检测过程中，系统针对每个通道调用 m104bpcsx_5024_iso15693_find_card 判断是否存在卡片。如果检测成功且返回卡 ID 非全零，则在 card_map 位图中设置对应位；若未检测到卡片，则清除对应位。最后再将完整位图通过 CAN 报文发送给主控。

位图方式在嵌入式系统中具有较高的实用性：

  • 数据表示紧凑；
  • 易于通过总线报文传输；
  • 上位机解析成本低；
  • 适用于状态型信息汇总上报。

五、SPI 驱动路径的实现特点

项目在 SPI 路径中采用了 MAX14830 SPI-to-UART 桥接芯片，由主控通过 SPI 访问桥接芯片，再由桥接芯片提供四路 UART 通道连接多个 RFID 模块。该方案本身即体现出项目面向多通道扩展的设计目标。

在这一通信路径下，项目的一个关键技术点是接收完成判断机制。

1. SPI-to-UART 桥接带来的问题

与 MCU 原生 UART 外设不同，MAX14830 这类桥接芯片通常无法直接提供与本地 UART 相同语义的空闲中断。因此，若简单依赖固定延时或单次轮询，容易出现以下问题：

  • 过早读取导致数据帧不完整；
  • 过晚读取导致响应延迟增加；
  • 在多通道场景下影响整体轮询效率。

2. 软件模拟空闲检测

为解决该问题，项目采用了软件方式实现“空闲检测”逻辑，其基本策略为：

  • 在超时时间内周期性读取 MAX14830 的接收 FIFO 深度；
  • 若 FIFO 深度连续两次读取保持不变，且当前深度非零，则认为当前数据帧已经接收完成；
  • 随后一次性读取 FIFO 数据；
  • 若在超时时间内始终未形成稳定帧，则返回超时错误。

其伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
while (timeout_not_expired)
{
    last_fifo_depth = current_fifo_depth;
    current_fifo_depth = max14830_GetFifoDepth();

    if (current_fifo_depth > 0 && current_fifo_depth == last_fifo_depth)
    {
        max14830_ReadData();
        return success;
    }
    osDelay(CHECK_INTERVAL);
}
return timeout;

3. 工程意义

这一方案的价值在于，它针对桥接式通信架构下“无法直接利用硬件空闲中断”的现实限制，提供了可操作且相对稳健的替代方法。其特点包括：

  • 逻辑简单，易于在 RTOS 环境中实现；
  • 不依赖额外硬件信号；
  • 对帧边界检测具有一定鲁棒性；
  • 适合 SPI 转 UART、多路桥接等特殊通信拓扑。

对于采用外部桥接芯片扩展串口资源的嵌入式项目，该思路具有较高的借鉴价值。

六、UART 驱动路径的实现特点

与 SPI 路径相比，UART 路径更接近传统串口外设使用方式。项目中，主控 UART 外设直接连接 RFID 模块，发送采用阻塞方式，接收采用UART 空闲中断机制。

1. 空闲中断接收方案

在该模式下，当串口总线上一段时间未再接收新字节时，触发 UART 空闲中断。在中断服务程序中，系统设置接收完成标志，并通知应用线程进一步处理数据。

这一方式适合协议帧边界依赖“总线空闲时间”判定的场景，具有以下优点：

  • 不需要对每个字节进行复杂状态机处理；
  • 可减少轮询式接收带来的 CPU 开销；
  • 有利于在 RTOS 中实现中断与线程间协同。

2. 与 SPI 路径形成清晰对比

项目同时给出 SPI 与 UART 两种路径的实现，使得其具备一定的对照价值：

  • 在原生 UART 场景下，优先利用空闲中断完成帧接收；
  • 在桥接芯片场景下，通过软件轮询 FIFO 深度模拟空闲检测。

两种方法分别针对不同硬件条件作出相应选择，体现出较好的工程适配能力。

七、低功耗处理策略

项目在检测每个通道时，采用如下基本流程：

  1. 切换到目标通道；
  2. 打开天线；
  3. 执行寻卡操作；
  4. 更新状态位；
  5. 关闭天线。

这一处理方式将天线控制显式纳入标准业务流程，而非作为外围附加逻辑。其直接效果在于：

  • 降低空闲阶段功耗；
  • 减少持续激励带来的不必要能耗；
  • 有利于提升长期运行稳定性；
  • 在多通道轮询场景下更具实际意义。

在嵌入式设备中，功耗控制往往不是由单个低功耗模式决定，而是由大量业务流程中的细节共同构成。该项目在这一点上的处理体现出较强的系统意识。

八、项目的工程参考价值

从开源代码的可借鉴性角度看，该项目的价值主要不在于“功能规模”，而在于其实现体现了较完整的工程方法。具体可归纳为以下几点：

1. 分层清晰，职责边界明确

协议处理、硬件驱动、应用逻辑分别组织，便于维护、调试与扩展。

2. 接口设计具备抽象能力

通过统一的驱动接口屏蔽 SPI / UART 差异，使上层逻辑获得较好稳定性。

3. 面向真实系统而非单点功能

项目不止实现“读卡”，还覆盖了多通道管理、任务线程、消息队列、CAN 上报、低功耗控制等实际系统中的关键组成部分。

4. 处理了桥接通信中的典型难点

SPI-to-UART 场景下的数据帧接收完成判定，是许多实际项目中容易被简化处理的问题。该项目对此给出了较为实用的实现思路。

5. 适合作为中型嵌入式项目的结构参考

对于需要重构现有驱动框架、梳理外设接入层次、统一多通信接口的软件项目而言，该仓库提供了较好的参考样本。

九、适用阅读人群

该项目尤其适合以下开发者阅读和参考：

  • 从事 RFID / NFC 模块接入开发的嵌入式工程师；
  • 需要同时支持 UART 与 SPI 两种通信方式的项目开发者；
  • 使用 RTOS 实现设备轮询任务的开发人员；
  • 进行 CAN 节点功能集成与状态上报的系统开发人员；
  • 正在进行驱动分层重构与接口抽象设计的工程团队。

十、结语

m104bpcsx_5024 展示了一种较为完整的 RFID 子系统实现方式。其代码规模并不庞大，但在架构分层、通信抽象、多通道轮询、接收机制设计以及系统集成方面体现出较明确的工程导向。对于嵌入式驱动开发、RTOS 任务设计以及总线协同应用而言，该项目具有较高的参考价值。

如果目标是寻找一个兼具协议实现、驱动抽象、业务组织与系统联动的中小型开源样例，该仓库值得进一步阅读和分析。

仓库地址：https://github.com/wdfk-prog/m104bpcsx_5024
