教程 02：从 main() 到第一次 Ping——netif、TAP、ARP 与 ICMP 的完整源码链

摘要：先建立 IPv4 Ping 的 Ethernet、ARP、IPv4 与 ICMP 交互模型，再从 Unix example_app 入口追到 TAP 接收、协议栈线程、Echo Reply 与二层发送。

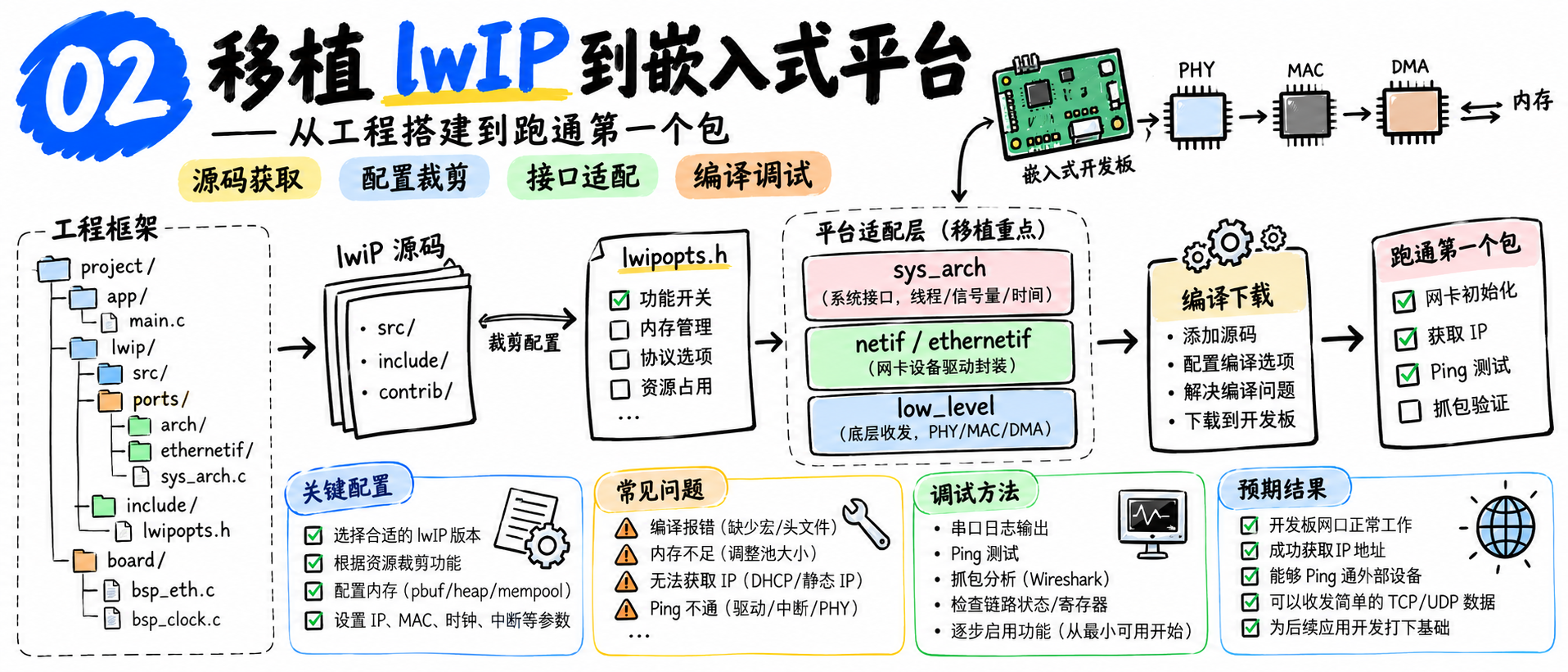

在这里插入图片描述

[TOC]

这一阶段要回答的不是“Ping 命令怎么用”，而是一个完整的数据路径问题：

Linux Host 执行 ping 198.18.0.200 后，为什么会先出现 ARP，再出现 ICMP；这些 Ethernet frame 又怎样从 Linux TAP 进入 lwIP，经过 netif、tcpip_thread、ARP、IPv4、ICMP 后返回 Host？

先把标题里的四个对象说清楚。netif 是 lwIP 的 network interface（网络接口）抽象对象，把协议栈 **Core（核心协议处理代码与执行上下文）**和具体 **Port（面向操作系统/设备的适配层）**连接起来；TAP 是 Linux 提供给 userspace（用户态）的虚拟 Ethernet 设备，程序通过 TAP 的 **fd（file descriptor，文件描述符）**读写完整 Ethernet frame。S3S7 MAC（Media Access Control）地址是 Ethernet 链路层用于标识接口的地址；ARP（Address Resolution Protocol，地址解析协议）负责在同一 IPv4 链路上把目标 IPv4 地址解析成目标 MAC 地址；ICMP（Internet Control Message Protocol，Internet 控制报文协议）由 IP 承载，ping 使用其中的 Echo Request 与 Echo Reply。S9S11

Linux 的 **neighbor table（邻居表）**保存网络层地址与链路层地址的邻居映射；在当前 IPv4/Ethernet 实验里，最关键的就是 ARP 学到的 IPv4 -> MAC 关系。S13 后文的 **RX（receive，接收）**和 **TX（transmit，发送）**分别表示 packet 进入协议栈和离开协议栈的方向。

本文面向第一次系统阅读这条链路的读者，因此不会把协议理解外包给外部链接。下面先给出推荐资料，再在正文内建立足够的协议模型；即使不打开任何链接，后续源码也应能够独立读懂。

阅读源码前：建议提前阅读

  1. Linux Kernel — Universal TUN/TAP device driver：先理解 TUN（虚拟三层 IP 接口）与 TAP（虚拟二层 Ethernet 接口）的区别，重点关注 userspace 对 /dev/net/tun 的 read()/write() 语义，以及 TAP 读写 Ethernet frame。S7
  2. Cisco — Address Resolution Protocol：用于建立“已知 IPv4、未知 MAC 时为什么需要 ARP Request/Reply”这一地址解析模型。S16
  3. Cloudflare — 什么是 Internet 协议？：第一次接触 IP 时，用它建立 IPv4 packet、源/目的地址以及上层协议标识的基础概念。S8
  4. Cisco — Understand Ping and Traceroute Commands：重点关注 Ping 使用 ICMP Echo Request/Reply，以及同网段通信为什么可能先发生 ARP resolution。S17
  5. RFC 826 — ARP、RFC 791 — IPv4、RFC 792 — ICMP：用于核对字段与规范语义，不要求先通读全文。S9S10S11

这些资料用于加速建立背景和提供规范证据，不是继续阅读本文的强制前置条件。

进入源码前：先建立这次 Ping 的协议模型

当前实验只有两个真正通信的端点：

角色 IPv4 地址 MAC 地址 当前职责
Linux Host / lwip0 198.18.0.1 0e:df:2b:29:78:22 发起 Ping，并在邻居表中学习 lwIP 的 MAC
lwIP Unix example_app 198.18.0.200 02:12:34:56:78:ab 从 TAP 接收 Ethernet frame，处理 ARP 与 ICMP，再把回复写回 TAP

这里的 **Ethernet frame（以太网帧）**是 TAP 读写的基本二层数据单元。它至少包含目标 MAC、源 MAC 和 EtherType；**EtherType（以太类型）**告诉接收方 Ethernet **payload（载荷，即 Header 之后承载的数据）**应按哪种协议解释：本次 0x0806 表示 ARP，0x0800 表示 IPv4。S5S12

ARP frame 内部还有自己的 opcode（操作码）：1 表示 ARP Request，2 表示 ARP Reply。ARP Request 的问题可以直译成：“谁拥有 198.18.0.200？请把 MAC 地址告诉 198.18.0.1。” Reply 则返回 198.18.0.200 -> 02:12:34:56:78:ab。S9S12

得到目标 MAC 后，Linux 才能发送真正的 IPv4 packet。IPv4 Header 中的 **Protocol（上层协议号）**决定 payload 继续交给谁；本次 Protocol=1 表示 ICMP。ICMP Echo Header 中的 **Type（消息类型）**再决定当前是 Echo Request 还是 Echo Reply：Type=8 为 Request，Type=0 为 Reply。S10S11S12

因此，本实验在主动清空 Linux neighbor table 后得到的最小成功流程是：

1
2
3
4
5
6
7
8
9
10
11
12
sequenceDiagram
    participant H as Linux Host 198.18.0.1
    participant T as TAP lwip0
    participant L as lwIP 198.18.0.200
    H->>T: Frame 1 ARP Request（广播，询问 198.18.0.200 的 MAC）
    T->>L: read(fd) 后交给 lwIP
    L->>T: Frame 2 ARP Reply（返回 02:12:34:56:78:ab）
    T->>H: Linux 邻居表学习 IP→MAC
    H->>T: Frame 3 IPv4 / ICMP Echo Request（Type 8）
    T->>L: Ethernet → IPv4 → ICMP
    L->>T: Frame 4 IPv4 / ICMP Echo Reply（Type 0）
    T->>H: ping 收到 Echo Reply

源码映射表会出现 p->payload。pbuf 是 lwIP 的 packet buffer（数据包缓冲区），payload 表示“当前协议层看到的数据起点”；Stage 3 会专门拆解它的 chain、长度和引用计数，本篇只跟踪这一数据视图怎样随协议层推进而移动。

四帧与 lwIP 源码的第一层映射如下；后文会沿真实执行顺序逐项展开，而不是只停留在这张表：

协议阶段 抓包/关键字段 lwIP 入口 进入时 p->payload 指向 下一步
ARP Request RX EtherType 0x0806、opcode 1 ethernet_input() → etharp_input() Ethernet Header → ARP Header 学习 Host IP/MAC，并构造 ARP Reply
ARP Reply TX opcode 2 etharp_raw() → ethernet_output() ARP frame netif->linkoutput() 写回 TAP
Echo Request RX EtherType 0x0800、IPv4 Protocol 1、ICMP Type 8 ethernet_input() → ip4_input() → icmp_input() Ethernet → IPv4 → ICMP Header 把 Request 改成 Reply
Echo Reply TX ICMP Type 0 ip4_output_if() → etharp_output() → ethernet_output() IPv4 Header → Ethernet Header low_level_output() → write(fd)

现在才进入真实源码入口：main()。

1. 程序从哪里开始：main() 只做了一次跳转

Unix example_app 的入口位于：

1
upstream/lwip/contrib/examples/example_app/test.c

目标源码快照中的 main() 很薄。S1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#if USE_PPP && PPPOS_SUPPORT
int main(int argc, char **argv)
#else /* USE_PPP && PPPOS_SUPPORT */
int main(void)
#endif /* USE_PPP && PPPOS_SUPPORT */
{
#if USE_PPP && PPPOS_SUPPORT
  if(argc > 1) {
    sio_idx = (u8_t)atoi(argv[1]);
  }
  printf("Using serial port %d for PPP\n", sio_idx);
#endif /* USE_PPP && PPPOS_SUPPORT */
  setvbuf(stdout, NULL,_IONBF, 0);

  main_loop();

  return 0;
}

这里第一次遇到 USE_PPP。它不是运行时状态，而是 example_app 的编译期开关：

  • PPP 是 Point-to-Point Protocol，点到点协议；
  • USE_PPP=1 才启用 example 中的 PPP 接口；当前 test.c 默认值是 0；
  • PPPOS_SUPPORT 表示 PPP over Serial，即通过串口承载 PPP；
  • 当前 Stage 2 走 Ethernet/TAP，因此这段 argc/argv 分支不会进入。

所以 main() 中这些 PPP 条件编译只说明同一个 example 还可以测试其他接口，不是当前 Ping 主线的一部分。S1

当前 Ethernet/TAP 实验继续跟：

1
2
main()
  -> main_loop()

main_loop() 根据 NO_SYS 选择 lwIP 的运行模型。当前 example_app/lwipopts.h 明确设置 NO_SYS=0，因此使用带 OS 抽象的多线程路径。S1

1
2
3
4
5
6
err = sys_sem_new(&init_sem, 0);
LWIP_ASSERT("failed to create init_sem", err == ERR_OK);
LWIP_UNUSED_ARG(err);
tcpip_init(test_init, &init_sem);
sys_sem_wait(&init_sem);
sys_sem_free(&init_sem);

这里建立了第一个重要边界：

  • main 所在线程负责启动 example；
  • tcpip_init() 创建 tcpip_thread；
  • test_init() 不是由 main() 直接调用，而是在 tcpip_thread 启动后作为初始化完成回调执行。S2
1
2
3
4
5
6
7
8
9
10
sequenceDiagram
    participant M as main thread
    participant C as tcpip_thread
    M->>M: main() -> main_loop()
    M->>M: tcpip_init() -> lwip_init()
    M->>C: sys_thread_new(tcpip_thread)
    C->>C: test_init()
    C->>C: init_default_netif() -> netif_add()
    C->>C: tapif_init() / low_level_init()
    C-->>M: init_sem signal

这张图只回答一个问题：netif 与 TAP 是在什么线程、经过哪些函数建立起来的。

2. tcpip_init()：先初始化 Core，再创建 tcpip_thread

进入：

1
upstream/lwip/src/api/tcpip.c

tcpip_init() 的关键连续片段如下：S2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void
tcpip_init(tcpip_init_done_fn initfunc, void *arg)
{
  lwip_init();

  tcpip_init_done = initfunc;
  tcpip_init_done_arg = arg;
  if (sys_mbox_new(&tcpip_mbox, TCPIP_MBOX_SIZE) != ERR_OK) {
    LWIP_ASSERT("failed to create tcpip_thread mbox", 0);
  }
#if LWIP_TCPIP_CORE_LOCKING
  if (sys_mutex_new(&lock_tcpip_core) != ERR_OK) {
    LWIP_ASSERT("failed to create lock_tcpip_core", 0);
  }
#endif /* LWIP_TCPIP_CORE_LOCKING */

  sys_thread_new(TCPIP_THREAD_NAME, tcpip_thread, NULL,
                 TCPIP_THREAD_STACKSIZE, TCPIP_THREAD_PRIO);
}

2.1 lwip_init() 到底初始化了什么

tcpip_init() 的第一条实质调用就是 lwip_init()。这一步发生在调用 tcpip_init() 的 main thread 中；此时 tcpip_thread 还没有创建。也就是说，lwIP 的协议模块和 timeout 基础设施先初始化，随后才建立 Core thread。S15

下面是 src/core/init.c 中 lwip_init() 的执行路径阅读版，只保留当前学习主线需要观察的模块初始化顺序：S15

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
void
lwip_init(void)
{
  stats_init();
#if !NO_SYS
  sys_init();
#endif

  mem_init();
  memp_init();
  pbuf_init();
  netif_init();

#if LWIP_IPV4
  ip_init();
#if LWIP_ARP
  etharp_init();
#endif
#endif

#if LWIP_RAW
  raw_init();
#endif
#if LWIP_UDP
  udp_init();
#endif
#if LWIP_TCP
  tcp_init();
#endif

#if LWIP_TIMERS
  sys_timeouts_init();
#endif
}

这段代码第一次把“初始化 lwIP”拆成具体对象：

初始化入口 建立的基础 当前阶段为什么需要知道
sys_init() OS Port 的系统层初始化 后续 thread / mailbox / semaphore 都依赖 Port contract
mem_init() / memp_init() heap 与 typed pool pbuf、PCB、tcpip message、timeout 节点都需要内存
pbuf_init() packet buffer 子系统 TAP 收到 frame 后会分配 pbuf
netif_init() network interface 子系统 后续 netif_add() 才有基础环境
ip_init() / etharp_init() IPv4 与 ARP 模块 第一次 Ping 会走 ARP、IPv4
raw_init() / udp_init() / tcp_init() 各 transport/control PCB 模块 后续 Stage 5～10 会使用这些 PCB
sys_timeouts_init() lwIP timeout 调度表 ARP、IP reassembly、DHCP、DNS、IPv6 等周期任务从这里进入 timeout 系统

这里有一个后续 Stage 9 必须用到的特殊点：sys_timeouts_init() 不会在启动时直接让 TCP timer 永久运行。TCP timer 位于 cyclic timer 表的第 0 项，但初始化函数故意跳过它；当真正出现 active/TIME-WAIT TCP PCB 时，TCP_REG() 才通过 tcp_timer_needed() 按需启动 TCP timer。S15

因此完整启动顺序不是“创建 tcpip_thread，然后线程自己初始化一切”，而是：

1
2
3
4
5
6
7
8
9
flowchart TD
    A["main thread: main_loop()"] --> B["tcpip_init()"]
    B --> C["lwip_init()"]
    C --> D["mem/memp/pbuf/netif/IP/ARP/UDP/TCP 初始化"]
    D --> E["sys_timeouts_init() 建立 timeout 调度"]
    E --> F["sys_mbox_new(tcpip_mbox)"]
    F --> G["sys_mutex_new(lock_tcpip_core)"]
    G --> H["sys_thread_new(tcpip_thread)"]
    H --> I["tcpip_thread -> test_init()"]

Stage 11 会把 timer、thread、mailbox、semaphore、mutex 放到同一张运行时模型里；这里先记住它们的创建顺序即可。

按执行顺序看：

  1. lwip_init() 在 main thread 中初始化 Core module 与 timeout 基础设施；
  2. 保存初始化完成回调 test_init；
  3. 创建 tcpip_mbox；
  4. 当前配置启用 Core Locking，因此创建 lock_tcpip_core；
  5. 最后创建 tcpip_thread。

这里的 mbox 是 mailbox，即消息邮箱。后面 TAP 收到 Ethernet frame 后，并不会直接在读出 frame 的 Host 侧执行上下文中完成 IPv4/ICMP 协议处理；它会把收到的 pbuf 包成消息投递到这个 mailbox，再由 tcpip_thread 处理。S2

tcpip_thread() 启动后的关键结构是：S2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
static void
tcpip_thread(void *arg)
{
  struct tcpip_msg *msg;
  LWIP_UNUSED_ARG(arg);

  LWIP_MARK_TCPIP_THREAD();

  LOCK_TCPIP_CORE();
  if (tcpip_init_done != NULL) {
    tcpip_init_done(tcpip_init_done_arg);
  }

  while (1) {
    LWIP_TCPIP_THREAD_ALIVE();
    tcpip_mbox_fetch(&tcpip_mbox, (void **)&msg);
    if (msg == NULL) {
      LWIP_DEBUGF(TCPIP_DEBUG, ("tcpip_thread: invalid message: NULL\n"));
      LWIP_ASSERT("tcpip_thread: invalid message", 0);
      continue;
    }
    tcpip_thread_handle_msg(msg);
  }
}

因此初始化链此时变成：

1
2
3
4
5
6
7
8
9
10
11
12
main thread
  main()
    -> main_loop()
       -> tcpip_init()
          -> sys_thread_new(tcpip_thread)

                      thread switch
                           ↓

tcpip_thread
  tcpip_init_done(...)
    -> test_init(...)

初始化完成后，main_loop() 还会进入自己的循环；目标源码快照在 USE_ETHERNET 分支中调用 default_netif_poll()。S1S3 后面会看到，它和 tapif_thread 都能走到 tapif_input()。因此第一次 Ping 的 RX 上游并不是只有一个生产者；真正稳定、必须理解的线程边界，是收到的 pbuf 经 tcpip_input() 投递到 tcpip_mbox 后，由 tcpip_thread 继续协议处理。

3. test_init()：网络接口从这里开始建立

仍在 test.c。

test_init() 先初始化网络接口，再初始化 example apps。S1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
static void
test_init(void * arg)
{
#if NO_SYS
  LWIP_UNUSED_ARG(arg);
#else /* NO_SYS */
  sys_sem_t *init_sem;
  LWIP_ASSERT("arg != NULL", arg != NULL);
  init_sem = (sys_sem_t*)arg;
#endif /* NO_SYS */

  srand((unsigned int)time(NULL));

  test_netif_init();

  apps_init();

#if !NO_SYS
  sys_sem_signal(init_sem);
#endif /* !NO_SYS */
}

本阶段只继续跟：

1
2
test_init()
  -> test_netif_init()

test_netif_init() 之所以分支很多，是因为 upstream example 同时支持多种接口。这里会遇到 USE_SLIPIF：S1

  • SLIP 是 Serial Line Internet Protocol，用串行链路承载 IP；
  • USE_SLIPIF=0 表示不创建 SLIP 接口；1 或 2 分别表示创建一个或两个 SLIP 接口；
  • 当前 test.c 默认 USE_SLIPIF=0，所以 Stage 2 不进入 SLIP 分支；
  • 当前主线只跟 USE_ETHERNET 下的 Ethernet/TAP 路径。

为了让第一次 Ping 的地址固定，本阶段使用：

1
2
3
Host: 198.18.0.1/24
lwIP: 198.18.0.200/24
GW:   198.18.0.1

在 DHCP/AutoIP 关闭时，test_netif_init() 读取 LWIP_PORT_INIT_IPADDR、LWIP_PORT_INIT_NETMASK、LWIP_PORT_INIT_GW，然后调用 init_default_netif()。S1

后面的手工配置正是为了让这里得到确定地址，而不是让 DHCP 改变本章主线。

4. init_default_netif()：struct netif 第一次真正出现

进入：

1
upstream/lwip/contrib/ports/unix/example_app/default_netif.c

核心代码很短：S3

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
static struct netif netif;

#if LWIP_IPV4
#define NETIF_ADDRS ipaddr, netmask, gw,
void init_default_netif(const ip4_addr_t *ipaddr,
                        const ip4_addr_t *netmask,
                        const ip4_addr_t *gw)
#else
#define NETIF_ADDRS
void init_default_netif(void)
#endif
{
#if NO_SYS
netif_add(&netif, NETIF_ADDRS NULL, tapif_init, netif_input);
#else
  netif_add(&netif, NETIF_ADDRS NULL, tapif_init, tcpip_input);
#endif
  netif_set_default(&netif);
}

这里第一次需要理解 netif。

netif 是 network interface（网络接口） 在 lwIP Core 中的抽象。它不是 Linux 的 struct net_device，也不是某块具体 Ethernet 控制器；它负责把“协议栈看到的接口状态”和“Port/Driver 提供的收发函数”接起来。

继续阅读 init_default_netif()：当前 OS mode 分支调用 netif_add()：

1
netif_add(&netif, NETIF_ADDRS NULL, tapif_init, tcpip_input);

同时传入两个关键函数：

  • tapif_init：怎样初始化当前 Port；
  • tcpip_input：收到数据后怎样交给 lwIP Core。

netif_add() 在 src/core/netif.c 中保存 input 回调，并调用 init(netif)：S3

1
2
3
4
5
6
7
8
9
10
11
netif->state = state;
netif->num = netif_num;
netif->input = input;

#if LWIP_IPV4
  netif_set_addr(netif, ipaddr, netmask, gw);
#endif /* LWIP_IPV4 */

if (init(netif) != ERR_OK) {
  return NULL;
}

因此执行到这里后：

1
netif->input = tcpip_input

随后：

1
2
init(netif)
  -> tapif_init(netif)

也就是从 lwIP Core 正式进入 Unix TAP Port。

5. tapif_init()：把 netif 接到 Linux TAP

进入：

1
upstream/lwip/contrib/ports/unix/port/netif/tapif.c

tapif_init() 把前面的抽象 netif 和 Unix TAP Port 的具体收发函数绑定起来。S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
err_t
tapif_init(struct netif *netif)
{
  struct tapif *tapif = (struct tapif *)mem_malloc(sizeof(struct tapif));

  if (tapif == NULL) {
    LWIP_DEBUGF(NETIF_DEBUG, ("tapif_init: out of memory for tapif\n"));
    return ERR_MEM;
  }
  netif->state = tapif;
  MIB2_INIT_NETIF(netif, snmp_ifType_other, 100000000);

  netif->name[0] = IFNAME0;
  netif->name[1] = IFNAME1;
#if LWIP_IPV4
  netif->output = etharp_output;
#endif /* LWIP_IPV4 */
#if LWIP_IPV6
  netif->output_ip6 = ethip6_output;
#endif /* LWIP_IPV6 */
  netif->linkoutput = low_level_output;
  netif->mtu = 1500;

  low_level_init(netif);

  return ERR_OK;
}

到这里，netif 的三个关键方向已经绑定出来：

字段 当前函数 作用
netif->input tcpip_input RX：Port 收到数据后交给 lwIP Core
netif->output etharp_output IPv4 TX：根据下一跳 IP 解析/取得目标 MAC
netif->linkoutput low_level_output L2 TX：把完整 Ethernet frame 交给 Port

5.1 netif->flags：接口现在具备什么能力

low_level_init() 中还有一行对后续分发非常关键：S4

1
netif->flags = NETIF_FLAG_BROADCAST | NETIF_FLAG_ETHARP | NETIF_FLAG_IGMP;

src/include/lwip/netif.h 对相关 flag 的定义如下。S3

Flag 含义 当前 Stage 2 怎样用到
NETIF_FLAG_UP 软件管理状态为 UP，表示这个 netif 被启用 test_netif_init() 后面通过 netif_set_up() 设置
NETIF_FLAG_BROADCAST 接口支持二层广播 ARP Request 使用广播 MAC
NETIF_FLAG_LINK_UP 链路状态为 UP，表示驱动认为链路可用 low_level_init() 通过 netif_set_link_up() 设置
NETIF_FLAG_ETHARP Ethernet + ARP 能力 tcpip_input() 因此选择 ethernet_input()；ARP/IPv4 Ethernet 分发也依赖它
NETIF_FLAG_ETHERNET 接口是 Ethernet，但不一定使用 ARP/IP，例如只承载 PPPoE 当前 tapif.c 没单独设置它，因为已经设置 ETHARP
NETIF_FLAG_IGMP 支持 IPv4 IGMP multicast 管理 本次单播 Ping 不使用
NETIF_FLAG_MLD6 支持 IPv6 MLD multicast 管理 本次 IPv4 Ping 不使用

最容易混淆的是 UP 与 LINK_UP：

1
2
NETIF_FLAG_UP       = 软件上“允许使用这个接口”
NETIF_FLAG_LINK_UP  = 驱动上“链路现在可用”

lwIP 的部分报告动作要求两者同时为真。S3 当前 TAP 没有真实网线 carrier detection，所以 Port 初始化时直接 netif_set_link_up()；随后 example 再调用 netif_set_up()。

5.2 netif->mtu = 1500 中的 MTU 是什么

MTU 是 Maximum Transmission Unit，最大传输单元。当前 Unix TAP Port 设置：S4

1
netif->mtu = 1500;

对当前 IPv4 路径，可以先理解成：一份不经过 IPv4 分片、直接交给这个二层接口发送的 IPv4 packet，长度不能超过 1500 字节；Ethernet Header 不计入这 1500 字节。 更大的 IPv4 datagram 是否能够发送，要继续看 IPv4 分片、DF（Don’t Fragment）以及具体配置，而不能把“IPv4 datagram 永远最大 1500”当成协议限制。S10

本次 Ping 的 IPv4 Total Length 只有 84 字节，远小于 1500，不会因为 MTU 触发分片。S12

5.3 为什么使用 TAP，而不是 TUN：Ethernet frame 与 IP packet 的区别

继续进入 low_level_init()：S4

1
2
3
4
5
6
7
8
9
char *preconfigured_tapif = getenv("PRECONFIGURED_TAPIF");

tapif->fd = open(DEVTAP, O_RDWR);

ifr.ifr_flags = IFF_TAP|IFF_NO_PI;
if (ioctl(tapif->fd, TUNSETIFF, (void *) &ifr) < 0) {
  perror("tapif_init: "DEVTAP" ioctl TUNSETIFF");
  exit(1);
}

TUN/TAP 首先不是某个网络协议，而是 Linux 内核提供给 userspace 的虚拟网络设备机制。S7 可以把它理解成一块“没有真实网线和 PHY、但仍然挂在 Linux 网络栈里的虚拟网卡”。

普通物理网卡的收发路径大致是：

1
2
3
4
5
6
7
Linux network stack
        ↕
NIC driver
        ↕
MAC / PHY
        ↕
真实网络

TUN/TAP 把下面的真实硬件部分换成了一个文件描述符：

1
2
3
4
5
6
7
8
9
Linux network stack
        ↕
TUN/TAP virtual netdev，例如 lwip0
        ↕
Linux tun driver
        ↕
/dev/net/tun 对应的 fd
        ↕ read()/write()
userspace program，例如 example_app

这条边界的方向非常重要：S7

  • Linux 网络栈要从 lwip0 发出一个 packet/frame 时，TUN/TAP driver 不会把它送给真实网卡，而是让绑定该接口的 userspace 程序从 fd 中 read() 出来；
  • userspace 程序对这个 fd write() 一个 packet/frame 时，Linux 会把它当成从 lwip0 收到的入站数据，继续交给内核网络栈处理。

因此，本实验里的 example_app 实际上站在一块“虚拟网卡的另一端”：Linux Host 发向 lwip0 的 Ethernet frame 被 tapif.c 读走；lwIP 回包时 write(tapif->fd, ...)，Linux 又把这帧当成从 lwip0 收到。

/dev/net/tun 是 TUN/TAP driver 暴露给 userspace 的字符设备入口。程序先 open("/dev/net/tun", O_RDWR) 得到 fd，再通过 ioctl(fd, TUNSETIFF, ...) 告诉内核“这个 fd 要绑定哪一种虚拟网络接口”。IFF_TUN 与 IFF_TAP 就是在这里选择接口类型。S7

两种类型的核心区别是 userspace 从 fd 看到的数据从哪一层开始：

  • TUN：虚拟的 Point-to-Point/L3 接口，userspace 读写 IP packet，开头就是 IPv4/IPv6 Header，没有 Ethernet Header；
  • TAP：虚拟的 Ethernet/L2 接口，userspace 读写完整 Ethernet frame，包含目标 MAC、源 MAC、EtherType，后面才是 IPv4 packet、ARP 等 payload。S7

TUN/TAP 在这里是 Linux 接口类型名称，不需要把它们当成协议缩写去背。

把两种数据单位放在一起就很直观：

1
2
3
4
5
6
7
8
9
10
Ethernet frame
┌─────────────┬─────────────┬───────────┬────────────────────────────┐
│ Dst MAC     │ Src MAC     │ EtherType │ Payload                    │
│ 6 bytes     │ 6 bytes     │ 2 bytes   │ IPv4 packet / ARP ...     │
└─────────────┴─────────────┴───────────┴────────────────────────────┘
                                           │
                                           └─ 当 EtherType=0x0800 时：
                                              ┌───────────────┬─────────────────┐
                                              │ IPv4 Header   │ ICMP/TCP/UDP... │
                                              └───────────────┴─────────────────┘

因此：

  • Ethernet frame 是 L2 数据单位，包含 MAC 地址和 EtherType；
  • IP packet/datagram 是 L3 数据单位，包含 IP 地址、TTL、Protocol 等字段，本身没有 Ethernet MAC Header；
  • IPv4 packet 可以作为 Ethernet frame 的 payload；ARP 则是另一种 Ethernet payload，并不是 IPv4 packet。S5

5.4 为什么本实验必须使用 TAP，而不是把 OSI 七层再讲一遍

这里只需要区分当前实验实际跨越的两个数据边界：

1
2
TUN：userspace 从 IPv4/IPv6 Header 开始读取 -> L3 packet
TAP：userspace 从 Ethernet Header 开始读取   -> L2 frame

Linux Kernel 的 TUN/TAP 文档已经明确给出这一区别。S7 Ethernet 在协议栈中的层次与 encapsulation 可直接回看教程 00 引用的 Microchip AN1120，本篇不再额外展开 OSI 七层定义。

本系列需要直接观察 Destination/Source MAC、EtherType 和 ARP frame，因此选择 TAP。IFF_NO_PI 又保证 Linux 不会在 Ethernet frame 前附加额外的 TUN/TAP packet-information header，所以 read(tapif->fd, ...) 得到的第一字节就是实际 Ethernet frame。S4S7

5.5 PRECONFIGURED_TAPIF 怎样让 lwIP 绑定 lwip0

low_level_init() 读取：

1
char *preconfigured_tapif = getenv("PRECONFIGURED_TAPIF");

存在这个变量时，代码把它写入 ifr.ifr_name，随后 TUNSETIFF 绑定对应 TAP。S4

所以：

1
PRECONFIGURED_TAPIF=lwip0 ./build/example/contrib/ports/unix/example_app/example_app

本质是在告诉 upstream tapif.c：把打开的 TAP fd 绑定到 Linux 已存在的 lwip0。

5.6 为什么源码里既有 main_loop() polling，又有 tapif_thread()

main_loop() 不是只初始化一次。初始化完成后，它仍进入 while 循环，反复调用 default_netif_poll()；与此同时，Unix tapif.c 在 NO_SYS=0 时又创建 tapif_thread()，由 select() 阻塞等待同一个 TAP fd 可读。S1S4

1
2
3
4
5
6
7
flowchart TD
    A["main_loop() 的 while 循环"] --> B["default_netif_poll()"]
    B --> C["tapif_poll()"]
    C --> G["tapif_input()"]
    D["tapif_thread()"] --> E["select(tap fd)"]
    E --> G
    G --> H["low_level_input() -> read(tap fd)"]

因此当前 upstream example + Unix Port 确实存在两个 RX producer。两条路径最终都会对同一个 TAP fd 执行 read()，所以它们实际上在竞争同一个 RX 数据源。一个 frame 只会被某一次成功的 read() 消费，不会因为存在两个调用者就自动复制成两份。

这里还有一个值得注意的并发细节：tapif_thread() 先用 select() 等待可读，而 tapif_poll() 直接进入阻塞式 read()。如果两个执行上下文同时等待同一个 fd，某一方消费了 readiness 对应的数据后，另一方后续的 read() 可能继续等待下一帧。这正说明“两个 RX owner 同时读一个接口”不适合作为产品架构范式。

但这不是 lwIP Core 规定的通用架构，也不是产品代码必须照抄的模式。真实 Port 通常会明确选择一个 RX ownership 模型，例如：

  • Ethernet 驱动专用 RX thread/task；
  • 中断收到 frame 后交给 deferred worker/task；
  • NO_SYS=1 场景由 main loop polling。

因此，如果 Unix/TAP Port 已由 tapif_thread() -> select() 专门负责 RX，从架构上并不需要另一个 main loop 同时竞争读取；当前双入口更适合看成 contrib/examples/example_app 与 Unix Port 组合后的 example 行为，而不是 lwIP 协议栈要求。S1S4

从这一节之后，协议主线以“frame 已进入 tapif_input()”作为统一入口；需要追查具体 frame 由哪个 producer 读到时，再回到上面两个入口。

6. 按源码要求准备 lwip0

前面的源码已经给出 Host 侧条件：tapif.c 要打开 /dev/net/tun，再通过 TUNSETIFF 绑定一个名为 lwip0 的 TAP。S4

先确认内核 TUN/TAP 设备节点存在：

1
ls -l /dev/net/tun

/dev/net/tun 不是最终接口名，而是 userspace 与 Linux TUN/TAP 驱动交互的字符设备入口。后面的 lwip0 才是网络接口。S7

安装本章需要的 Host 工具：

1
2
sudo apt update
sudo apt install iproute2 iputils-ping tcpdump
  • iproute2 提供 ip：创建 TAP、配置地址、查询 route/neighbor；
  • iputils-ping 提供 ping；
  • tcpdump 把实际 Ethernet frame 保存成 PCAP。

创建 TAP：

1
sudo ip tuntap add dev lwip0 mode tap user "$USER"

逐项解释：

1
2
3
4
ip tuntap add     创建一个 TUN/TAP 虚拟接口
dev lwip0         接口名为 lwip0
mode tap          选择 L2 TAP，而不是 L3 TUN
user "$USER"      把 TAP owner 设为当前用户，使 example_app 可用普通用户身份绑定它

给 Linux Host 这一端 配置 IPv4：

1
sudo ip addr add 198.18.0.1/24 dev lwip0

这不是给 lwIP 配地址。它表示 Linux 这一端是 198.18.0.1，/24 对应网段 198.18.0.0/24。Linux 会据此建立直连路由；后面用 ip route get 实际确认。

把 Linux 接口的软件管理状态置为 UP：

1
sudo ip link set lwip0 up

这里的 up 是 Linux lwip0 的接口状态，与 lwIP 内部 NETIF_FLAG_UP 是两个不同对象上的状态。

查看结果：

1
2
ip -d link show lwip0
ip -4 addr show lwip0
  • ip -d link show：确认 tun type tap、UP、MTU 等 link 属性；
  • ip -4 addr show：确认 198.18.0.1/24 已绑定到 lwip0。

本次实际 Host 输出中 lwip0 的 MTU 是 1500。

Linux TAP 接口自己的 MAC 是 Host 端地址；真实抓包中为：S12

1
0e:df:2b:29:78:22

而 lwIP tapif.c 给 netif->hwaddr 填的是另一组固定 MAC：S4S12

1
02:12:34:56:78:ab

这两个 MAC 分别属于链路两端。

6.1 在 Ping 前确认 Linux route 真正走 lwip0

执行：

1
ip route get 198.18.0.200

route 解决的是：目标 IP 应该从哪个接口、经哪个下一跳发送。正确结果关键部分应是：

1
198.18.0.200 dev lwip0 src 198.18.0.1

此前实际排查曾出现：

1
198.18.0.200 dev tap0 src 198.18.0.1

这意味着 Linux 会把后续 ARP/ICMP 发往旧 tap0，而 example_app 已绑定 lwip0。这种情况下 frame 尚未到达 tapif.c。

如果旧 tap0 仍持有同一实验网段，先检查：

1
2
ip -4 addr show tap0
ip route show 198.18.0.0/24

确认旧接口不再需要后，再移除冲突地址，例如：

1
sudo ip addr del 198.18.0.1/24 dev tap0

然后重新执行：

1
ip route get 198.18.0.200

直到结果明确为 dev lwip0。

7. 配置 lwIP 的静态 IPv4，再启动 example_app

先让通用配置脚本从当前 upstream 模板重新生成 lwipcfg.h 和 Debug build tree：

1
scripts/configure-debug.sh

随后追加本阶段静态地址 override：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
cat >> upstream/lwip/contrib/examples/example_app/lwipcfg.h <<'STAGE2_CFG'

/* Source Lab: Stage 2 deterministic TAP network. */
#undef USE_DHCP
#define USE_DHCP 0
#undef USE_AUTOIP
#define USE_AUTOIP 0

#undef LWIP_PORT_INIT_IPADDR
#define LWIP_PORT_INIT_IPADDR(addr)  IP4_ADDR((addr), 198,18,0,200)
#undef LWIP_PORT_INIT_GW
#define LWIP_PORT_INIT_GW(addr)      IP4_ADDR((addr), 198,18,0,1)
#undef LWIP_PORT_INIT_NETMASK
#define LWIP_PORT_INIT_NETMASK(addr) IP4_ADDR((addr), 255,255,255,0)
STAGE2_CFG

直接构建，不要再次运行 configure-debug.sh，因为 configure 会重新从当前 upstream 模板刷新 lwipcfg.h：

1
scripts/build.sh example

启动：

1
2
PRECONFIGURED_TAPIF=lwip0 \
  ./build/example/contrib/ports/unix/example_app/example_app

本次实际运行输出为：

1
2
3
4
Starting lwIP, local interface IP is 198.18.0.200
ip6 linklocal address: FE80::12:34FF:FE56:78AB
status_callback==UP, local interface IP is 198.18.0.200
status_callback==UP, local interface IP is 198.18.0.200

到这里可以确认的是“接口已经初始化并处于 UP”；还不能仅凭这些日志证明 ARP 与 ICMP 路径已经跑通。

8. 第一次 Ping：先观察实际发生的两阶段通信

为了让这次实验必然从“还不知道目标 MAC”的状态开始，先清掉 lwip0 上已有的 neighbor cache：

1
sudo ip neigh flush dev lwip0

这里第一次真正需要理解 neighbor table（邻居表）。

Linux 发送同网段 IPv4 packet 时要完成两类查找：

1
2
3
4
5
6
7
route table
  198.18.0.200 应该走哪个接口？
  -> lwip0

neighbor table
  下一跳 198.18.0.200 在这个 L2 链路上的 MAC 是多少？
  -> 还不知道，因此需要 ARP

所以 route table 负责“往哪里走”，neighbor table 负责“这个下一跳的链路地址是什么”。ip-neighbour(8) 对 neighbour object 的定义就是“同一链路上的 protocol address 与 link-layer address 的绑定”，并明确指出 IPv4 neighbour table 也就是 ARP table。S13

对 IPv4 Ethernet，这个 IP→MAC 映射主要由 ARP 学习。可以查看：

1
ip neigh show dev lwip0

清空后开始抓包。创建目录：

1
mkdir -p captures

终端 A 保持 lwIP example_app 运行。

终端 B 抓取 ARP 和 ICMP，并在收到 4 个匹配 frame 后结束：

1
sudo tcpdump   -i lwip0   -nn   -e   -vvv   -s 0   -c 4   -w captures/ping.pcap   'arp or icmp'

终端 C：

1
ping -c 1 198.18.0.200

本次真实 ping.pcap 得到 4 帧。S12

Frame 长度 方向 协议 关键内容
1 42 Host → broadcast ARP Request 198.18.0.1 询问 198.18.0.200 的 MAC
2 42 lwIP → Host ARP Reply 198.18.0.200 返回 02:12:34:56:78:ab
3 98 Host → lwIP IPv4 / ICMP Echo Request，Type 8，Seq 1
4 98 lwIP → Host IPv4 / ICMP Echo Reply，Type 0，Seq 1

仓库附带本次真实抓包：assets/stage2-ping.pcap。

这组 frame 正好说明当前 Ping 顺序：

  1. ping 已知目标 IP 是 198.18.0.200；
  2. neighbor table 被清空，不知道目标 MAC，所以 Linux 先发 ARP Request；
  3. lwIP 返回 ARP Reply，Linux 学到 198.18.0.200 -> 02:12:34:56:78:ab；
  4. Linux 才发送 ICMP Echo Request；
  5. lwIP 返回 ICMP Echo Reply。

如果 neighbor table 已经有有效 MAC 映射，前两帧可以被跳过，Linux 直接发 ICMP。也就是说，“Ping 一定先 ARP”不是硬规则，而是本实验主动 flush neighbor cache 后的确定路径。

8.1 Frame 1：EtherType 0x0806 只说明“这是 ARP”，不说明 Request/Reply

Frame 1：S12

1
2
3
4
5
6
7
8
9
Ethernet src: 0e:df:2b:29:78:22
Ethernet dst: ff:ff:ff:ff:ff:ff
EtherType:    0x0806

ARP opcode:   1
Sender IP:    198.18.0.1
Sender MAC:   0e:df:2b:29:78:22
Target IP:    198.18.0.200
Target MAC:   00:00:00:00:00:00

要区分两个字段：

1
2
3
4
5
Ethernet Header: EtherType = 0x0806
    -> Ethernet payload 使用 ARP 格式

ARP Header: opcode = 1
    -> 这份 ARP 是 Request

0x0806 不是“ARP Request”的编号。Frame 2 的 EtherType 仍为 0x0806，但 ARP opcode 是 2，所以它是 ARP Reply。S5S12

ARP 是 Address Resolution Protocol，地址解析协议。此时 Linux 已知目标 IP，但构造 Ethernet frame 时还不知道目标 MAC，所以要先把 IPv4 地址解析成 Ethernet MAC。S9

Request 使用广播目标 MAC：

1
ff:ff:ff:ff:ff:ff

8.2 Ethernet 会不会把所有 frame 都交给 CPU

真实物理 Ethernet 接口通常不会把链路上所有 frame 都无条件交给上层。以 Linux netdevice/driver 模型为例，驱动存在 RX mode 配置入口，内核维护 unicast/multicast 地址列表以及 promiscuous/all-multicast 状态；具体由硬件过滤多少、由驱动或软件补多少，则取决于 NIC/MAC 能力与驱动实现。S14

常见正常接收集合包括：

  • 发给本机 MAC 的 unicast；
  • broadcast；
  • 已配置/订阅的 multicast；
  • promiscuous mode 下则可放宽过滤。

目标 IP 不是 Ethernet 二层 MAC 接收过滤本身的字段：Ethernet Header 提供的是目标 MAC 与 EtherType；frame 进入更高层后，IPv4 再依据目标 IP 判断是否属于本机。S5S14

lwIP 的 ethernet_input() 主要识别 broadcast/multicast 标记并根据 EtherType 分发，它不替物理 NIC 完成所有 unicast MAC 接收过滤。S5

本章是 Linux TAP，不是真实 PHY/NIC。Host 从 lwip0 发出的 egress frame 会由 TAP fd 提供给 userspace/lwIP；反向由 lwIP write(fd) 注入 Host 的 frame，其目标 MAC 是 Host lwip0 的 MAC。

8.3 Frame 3：ARP 完成后才出现 ICMP Echo Request

Frame 3 的 Ethernet 目标地址已经是 lwIP MAC：

1
02:12:34:56:78:ab

IPv4 Header：S12

1
2
3
Source:      198.18.0.1
Destination: 198.18.0.200
Protocol:    1

这里把开头协议模型里的 ICMP 映射到真实抓包字段。ICMP 已在前文定义为由 IPv4 承载的控制报文协议；本次只跟踪 Ping 使用的 Echo Request/Echo Reply。S11

1
2
Type 8 -> Echo Request
Type 0 -> Echo Reply

本次真实抓包：S12

1
2
Request: Type 8, Code 0, Identifier 0x64fa, Sequence 1
Reply:   Type 0, Code 0, Identifier 0x64fa, Sequence 1

Identifier 是 ICMP Echo Header 中的 16-bit id 字段。0x64fa 只是这次 Linux ping 选择的值，对 lwIP 没有特殊含义；它与 Sequence 一起帮助发送端把 Echo Reply 对应回请求。S6S11

不要把这个 Identifier 和 IPv4 Header 中另一个叫 Identification 的分片字段混为一谈。

lwIP 构造 Echo Reply 时保留收到的 id 和 seqno，主要修改 Type、IP 源/目的地址与 checksum，因此 Frame 4 仍是 Identifier 0x64fa, Sequence 1。S6S12

9. 已经有了 ping.pcap，现在再打开 Wireshark

前面 tcpdump -w captures/ping.pcap 已经生成文件，此时再解释 PCAP 和 Wireshark才有具体对象。

9.1 PCAP 是什么

PCAP 是常见的 packet capture 文件格式。当前文件保存了抓包时间戳、捕获长度以及每个 Ethernet frame 的原始字节。

它不是 lwIP 的 pcapif.c：

1
2
3
4
5
ping.pcap
  -> 抓包文件

contrib/ports/unix/port/netif/pcapif.c
  -> lwIP 的另一种 Host Port 实现

本章运行路径仍然是 tapif.c。

9.2 Ubuntu 安装 Wireshark

此时安装：

1
sudo apt install wireshark tshark

打开刚才真正产生的文件：

1
wireshark captures/ping.pcap

也可以直接打开仓库中的真实样本：

1
wireshark docs/assets/stage2-ping.pcap

只看本章两类协议：

1
arp || icmp

Wireshark 主要看三块：

1
2
3
4
5
6
7
8
Packet List
  -> 4 帧的时间顺序

Packet Details
  -> Ethernet II / ARP / IPv4 / ICMP 的字段树

Packet Bytes
  -> frame 的真实十六进制字节

本阶段真正有价值的阅读方式不是只看 Info 一列，而是反复建立：

1
2
3
4
5
Wireshark 字段
    ↕
lwIP struct 字段
    ↕
处理这个字段的函数/分支

下面开始逐帧进入源码。

10. 以 tapif_thread() 为主线看 Frame 怎样进入 lwIP

第 5.6 节已经说明：当前 upstream example 还存在 main_loop() -> default_netif_poll() -> tapif_poll() 这条竞争读取路径。它是 example/Port 组合细节，不是协议处理本身。为了让源码主线清晰，本节从 NO_SYS=0 下专门创建的 RX thread 开始跟。S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
static void
tapif_thread(void *arg)
{
  struct netif *netif;
  struct tapif *tapif;
  fd_set fdset;
  int ret;

  netif = (struct netif *)arg;
  tapif = (struct tapif *)netif->state;

  while(1) {
    FD_ZERO(&fdset);
    FD_SET(tapif->fd, &fdset);

    ret = select(tapif->fd + 1, &fdset, NULL, NULL, NULL);
    if(ret == 1) {
      tapif_input(netif);
    } else if(ret == -1) {
      perror("tapif_thread: select");
    }
  }
}

这条路径的角色分工是：

1
2
3
4
5
tapif_thread()
  -> select(fd)      等待 TAP 有 frame 可读
  -> tapif_input()   开始一次 RX
  -> low_level_input()
  -> read(fd)        把 Ethernet frame bytes 读进 userspace

low_level_input() 随后把原始 bytes 复制进 lwIP 的 pbuf：S4

1
2
3
4
5
6
7
8
9
10
11
readlen = read(tapif->fd, buf, sizeof(buf));
if (readlen < 0) {
  perror("read returned -1");
  exit(1);
}
len = (u16_t)readlen;

p = pbuf_alloc(PBUF_RAW, len, PBUF_POOL);
if (p != NULL) {
  pbuf_take(p, buf, len);
}

数据形态发生了第一次转换：

1
2
3
4
5
Linux TAP fd 中的 Ethernet frame bytes
                 ↓ read()
          tapif.c 临时 buf[]
                 ↓ pbuf_alloc + pbuf_take
              lwIP pbuf

pbuf 是 lwIP 的 packet buffer。Stage 3 会专门分析 chain、len/tot_len、类型和引用计数；本阶段只需要确认：

low_level_input() 返回时，p->payload 仍指向 Ethernet Header。

因此后面的 ethernet_input() 才能直接把 p->payload 解释为 struct eth_hdr *。

若调试当前 upstream example，实际 frame 也可能被第 5.6 节的 main-loop polling 路径先读走；但无论是哪一个 RX producer，进入 tapif_input() 之后的 lwIP 主线相同。

11. TAP RX 上游不直接跑协议：netif->input 把包交给 tcpip_thread

tapif_input() 得到 pbuf 后执行：S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
static void
tapif_input(struct netif *netif)
{
  struct pbuf *p = low_level_input(netif);

  if (p == NULL) {
    LWIP_DEBUGF(TAPIF_DEBUG, ("tapif_input: low_level_input returned NULL\n"));
    return;
  }

  if (netif->input(p, netif) != ERR_OK) {
    LWIP_DEBUGF(NETIF_DEBUG, ("tapif_input: netif input error\n"));
    pbuf_free(p);
  }
}

无论上游是 main_loop() 的 poll 路径还是 tapif_thread()，进入 tapif_input() 后都会执行同一段代码。初始化时已经绑定：

1
netif->input = tcpip_input

所以这里实际执行：

1
tcpip_input(p, netif)

tcpip_input() 看到该 netif 设置了 Ethernet/ARP flags，会选择 ethernet_input 作为真正的协议入口，然后交给 tcpip_inpkt()。S2

tcpip_inpkt() 在默认非 LWIP_TCPIP_CORE_LOCKING_INPUT 路径中创建 TCPIP_MSG_INPKT：S2

1
2
3
4
5
6
7
8
msg->type = TCPIP_MSG_INPKT;
msg->msg.inp.p = p;
msg->msg.inp.netif = inp;
msg->msg.inp.input_fn = input_fn;
if (sys_mbox_trypost(&tcpip_mbox, msg) != ERR_OK) {
  memp_free(MEMP_TCPIP_MSG_INPKT, msg);
  return ERR_MEM;
}

于是稳定的线程边界应该写成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
TAP RX producer
  （main_loop poll 或 tapif_thread）
  -> tapif_input()
  -> low_level_input()
  -> pbuf
  -> tcpip_input()
  -> TCPIP_MSG_INPKT
  -> tcpip_mbox

                 thread switch
                      ↓

tcpip_thread
  tcpip_mbox_fetch()
  -> tcpip_thread_handle_msg()

这条边界对调试很重要：low_level_input() 命中在哪个 Host 线程并不是固定结论；ethernet_input() 之后的 Core 协议处理才稳定地落在 tcpip_thread。

tcpip_thread_handle_msg() 收到 TCPIP_MSG_INPKT 后调用消息里保存的 input_fn：S2

1
2
3
4
5
6
7
case TCPIP_MSG_INPKT:
  if (msg->msg.inp.input_fn(msg->msg.inp.p,
                            msg->msg.inp.netif) != ERR_OK) {
    pbuf_free(msg->msg.inp.p);
  }
  memp_free(MEMP_TCPIP_MSG_INPKT, msg);
  break;

当前 input_fn 就是：

1
ethernet_input

所以真正解析 Ethernet Header 的线程是 tcpip_thread，不是 tapif_thread。

12. Frame 1：ethernet_input() 为什么把它交给 etharp_input()

真实 Frame 1 的 Ethernet 字段为：S12

1
2
3
Destination MAC = ff:ff:ff:ff:ff:ff
Source MAC      = 0e:df:2b:29:78:22
EtherType       = 0x0806

进入：

1
upstream/lwip/src/netif/ethernet.c

ethernet_input() 首先把 p->payload 当成：

1
struct eth_hdr *ethhdr

然后根据 EtherType 分流。S5

当类型为 ARP 时，关键路径是：S5

1
2
3
4
5
6
7
8
9
10
11
12
case PP_HTONS(ETHTYPE_ARP):
  if (!(netif->flags & NETIF_FLAG_ETHARP)) {
    goto free_and_return;
  }
  if (pbuf_remove_header(p, next_hdr_offset)) {
    ETHARP_STATS_INC(etharp.lenerr);
    ETHARP_STATS_INC(etharp.drop);
    goto free_and_return;
  } else {
    etharp_input(p, netif);
  }
  break;

这里第一次发生 p->payload 视图变化：

1
2
3
4
5
6
7
8
9
10
11
12
进入 ethernet_input：

p->payload
   ↓
[ Ethernet Header ][ ARP Header + fields ]

pbuf_remove_header(...)
          ↓

                   p->payload
                        ↓
[ Ethernet Header ][ ARP Header + fields ]

Ethernet Header 的字节还存在于底层 buffer 的前部，但当前 pbuf 数据视图已经从 ARP Header 开始。

于是 etharp_input() 可以直接：

1
hdr = (struct etharp_hdr *)p->payload;

这就是 Wireshark ARP 字段树与 lwIP struct etharp_hdr 的第一个直接对应关系。

13. etharp_input()：先学习 Host 的 MAC，再判断请求是不是发给自己

进入：

1
upstream/lwip/src/core/ipv4/etharp.c

真实 ARP Request 的关键字段是：S12

1
2
3
4
5
Sender MAC = 0e:df:2b:29:78:22
Sender IP  = 198.18.0.1
Target MAC = 00:00:00:00:00:00
Target IP  = 198.18.0.200
Opcode     = Request

etharp_input() 先把 sender/target IP 取出，然后判断 target IP 是否等于当前 netif 的 IP：S5

1
2
3
4
5
6
7
8
9
10
IPADDR_WORDALIGNED_COPY_TO_IP4_ADDR_T(&sipaddr, &hdr->sipaddr);
IPADDR_WORDALIGNED_COPY_TO_IP4_ADDR_T(&dipaddr, &hdr->dipaddr);

if (ip4_addr_isany_val(*netif_ip4_addr(netif))) {
  for_us = 0;
  from_us = 0;
} else {
  for_us = (u8_t)ip4_addr_eq(&dipaddr, netif_ip4_addr(netif));
  from_us = (u8_t)ip4_addr_eq(&sipaddr, netif_ip4_addr(netif));
}

本次：

1
2
dipaddr = 198.18.0.200
netif IP = 198.18.0.200

因此：

1
for_us = 1

但真正构造 Reply 之前，继续阅读 etharp_input()：它先执行一个重要动作。S5

1
2
etharp_update_arp_entry(netif, &sipaddr, &(hdr->shwaddr),
                        for_us ? ETHARP_FLAG_TRY_HARD : ETHARP_FLAG_FIND_ONLY);

这一步先把 Host 的对应关系学进 lwIP ARP table：

1
2
3
198.18.0.1
    ↕
0e:df:2b:29:78:22

这解释了真实 PCAP 中一个很重要的现象：

后面的 ICMP Echo Reply 可以直接单播给 Host，不需要 lwIP 再发一次 ARP Request。

因为 Host MAC 已经从第一帧 ARP Request 中被 lwIP 学到了。

随后仍在 etharp_input() 中，opcode 是 ARP_REQUEST，并且 for_us && !from_us 成立，于是调用 etharp_raw() 构造并发送 Reply：S5

1
2
3
4
5
etharp_raw(netif,
           (struct eth_addr *)netif->hwaddr, &hdr->shwaddr,
           (struct eth_addr *)netif->hwaddr, netif_ip4_addr(netif),
           &hdr->shwaddr, &sipaddr,
           ARP_REPLY);

这里生成 Frame 2。

14. Frame 2：ARP Reply 怎样从 lwIP 写回 Host

真实 Reply：S12

1
2
3
4
5
6
7
Ethernet src = 02:12:34:56:78:ab
Ethernet dst = 0e:df:2b:29:78:22

Sender IP    = 198.18.0.200
Sender MAC   = 02:12:34:56:78:ab
Target IP    = 198.18.0.1
Target MAC   = 0e:df:2b:29:78:22

ARP Reply 最终需要变成一个完整 Ethernet frame。最终链路会进入 ethernet_output()，再通过初始化阶段绑定的：

1
netif->linkoutput = low_level_output

交给 tapif.c。S5S4

low_level_output() 做的事情很接近真实驱动 TX 的最简模型：S4

1
2
3
4
5
6
7
8
9
if (p->tot_len > sizeof(buf)) {
  MIB2_STATS_NETIF_INC(netif, ifoutdiscards);
  perror("tapif: packet too large");
  return ERR_IF;
}

pbuf_copy_partial(p, buf, p->tot_len, 0);

written = write(tapif->fd, buf, p->tot_len);

也就是：

1
2
3
4
5
6
7
lwIP pbuf / pbuf chain
        ↓ pbuf_copy_partial()
连续的 Ethernet frame bytes
        ↓ write(tap fd)
Linux lwip0
        ↓
Host 网络栈

这里的 write() 与 RX 的 read() 正好构成 Unix TAP Port 的两端。

15. Frame 3：EtherType 0x0800 后进入 IPv4，再根据 Protocol 1 进入 ICMP

ARP 完成后，Linux 已经知道目标 MAC，Frame 3 可以直接发送给：

1
02:12:34:56:78:ab

Ethernet Header：S12

1
2
3
Destination MAC = 02:12:34:56:78:ab
Source MAC      = 0e:df:2b:29:78:22
EtherType       = 0x0800

和 0x0806 一样，EtherType 只决定 Ethernet payload 按什么协议解释：

1
2
0x0806 -> ARP
0x0800 -> IPv4

lwIP 在 prot/ieee.h 中定义 ETHTYPE_ARP=0x0806、ETHTYPE_IP=0x0800。S5

ethernet_input() 命中 ETHTYPE_IP 后移除 Ethernet Header，再调用 ip4_input()。S5

此时数据视图变成：

1
2
3
                   p->payload
                        ↓
[ Ethernet ][ IPv4 Header ][ ICMP Header ][ Data ]

15.1 这里只读取决定源码分发的 IPv4 字段

IPv4 Header 的完整定义可由 RFC 791 核对；当前主线只展开会改变这次 Ping 源码执行的字段，TTL、traceroute、ICMP Time Exceeded 等旁支留到真正需要它们的位置。S10 当前真实 PCAP 只需要关注这些值：S12

1
2
3
4
5
Source IP      = 198.18.0.1
Destination IP = 198.18.0.200
IHL            = 20 bytes
TTL            = 64
Protocol       = 1

与当前 lwIP 调用链直接相关的只有两点：

  • IHL=20 bytes 决定 IPv4 Header 的长度，因此 ip4_input() 后续通过 pbuf_remove_header(p, iphdr_hlen) 把 p->payload 从 IPv4 Header 移到上层 payload；
  • Protocol=1 表示当前 IPv4 payload 是 ICMP，因此分发表会进入 icmp_input()。S6S10

TTL=64 是本次 Linux Request 中实际观察到的字段值，但它不决定这条直连 Ping 的协议分发，所以本篇不在这里展开 TTL 的完整协议机制。

15.2 ip4_input() 怎样从 IPv4 走到 icmp_input()

ip4_input() 先检查 Version/IHL、Total Length、Header checksum，并判断 Destination IP 能否由某个 netif 接收。S6

198.18.0.200 正是当前 netif 地址，因此 Frame 3 被接受。

如果构建启用了 LWIP_RAW，这里还会先执行 raw_input(p, inp)，让 Raw API 注册的 PCB 有机会观察或消费 packet；只有返回值不是 RAW_INPUT_EATEN 时才继续分发。S6

随后：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
pbuf_remove_header(p, iphdr_hlen);

switch (IPH_PROTO(iphdr)) {
#if LWIP_UDP
  case IP_PROTO_UDP:
    MIB2_STATS_INC(mib2.ipindelivers);
    udp_input(p, inp);
    break;
#endif /* LWIP_UDP */
#if LWIP_TCP
  case IP_PROTO_TCP:
    MIB2_STATS_INC(mib2.ipindelivers);
    tcp_input(p, inp);
    break;
#endif /* LWIP_TCP */
#if LWIP_ICMP
  case IP_PROTO_ICMP:
    MIB2_STATS_INC(mib2.ipindelivers);
    icmp_input(p, inp);
    break;
#endif /* LWIP_ICMP */

本次：

1
2
3
IPv4 Protocol = 1
    -> IP_PROTO_ICMP
    -> icmp_input(p, inp)

同时 p->payload 从 IPv4 Header 移到 ICMP Header：

1
2
3
4
5
6
7
8
9
进入 ip4_input：
                   p->payload
                        ↓
[ Ethernet ][ IPv4 Header ][ ICMP Header ][ Data ]

pbuf_remove_header(20)
                           p->payload
                                ↓
[ Ethernet ][ IPv4 Header ][ ICMP Header ][ Data ]

所以 icmp_input() 一进入就能把 p->payload 解释成 ICMP Header。

16. icmp_input()：Echo Request 怎样直接变成 Echo Reply

真实 Request：S12

1
2
3
4
Type       = 8
Code       = 0
Identifier = 0x64fa
Sequence   = 1

icmp_input() 先读取第一个字节作为 ICMP Type，然后进入 ICMP_ECHO 分支。S6

这里一个很重要的实现细节是：Echo Reply 优先尝试复用收到的 pbuf，而不是无条件重新构造一个全新 packet。

当前实现会检查 pbuf 是否有足够的 header 空间；如果空间不足，才会分配新的 PBUF_LINK/PBUF_RAM 并复制内容。通过检查后，关键逻辑是：S6

1
2
3
4
5
6
7
8
9
10
11
iecho = (struct icmp_echo_hdr *)p->payload;
if (pbuf_add_header(p, hlen)) {
  LWIP_DEBUGF(ICMP_DEBUG | LWIP_DBG_LEVEL_SERIOUS,
              ("Can't move over header in packet\n"));
} else {
  err_t ret;
  struct ip_hdr *iphdr = (struct ip_hdr *)p->payload;
  ip4_addr_copy(iphdr->src, *src);
  ip4_addr_copy(iphdr->dest, *ip4_current_src_addr());
  ICMPH_TYPE_SET(iecho, ICMP_ER);
  p->if_idx = NETIF_NO_INDEX;

也就是说 Reply 的核心变化是：

1
2
3
IPv4 src:  198.18.0.1   -> 198.18.0.200
IPv4 dest: 198.18.0.200 -> 198.18.0.1
ICMP Type: 8            -> 0

随后继续阅读 icmp_input() 的 Echo Reply 分支：重新计算 ICMP/IP checksum 后调用 ip4_output_if()：S6

1
2
ret = ip4_output_if(p, src, LWIP_IP_HDRINCL,
                    ICMP_TTL, 0, IP_PROTO_ICMP, inp);

LWIP_IP_HDRINCL 的含义是：

当前 pbuf 中已经包含 IPv4 Header，ip4_output_if() 不需要再新建一个 IP Header。

真实 Frame 4 与这条源码路径完全对应：S12

1
2
3
4
5
6
Source IP      = 198.18.0.200
Destination IP = 198.18.0.1
Protocol       = 1
ICMP Type      = 0
Identifier     = 0x64fa
Sequence       = 1

17. Frame 4 的最后一段 TX：ip4_output_if() → etharp_output() → low_level_output()

ip4_output_if() 最终通过：

1
netif->output

发送 IPv4 packet。S5S6

初始化阶段已经设置：

1
netif->output = etharp_output

所以当前链路进入：

1
etharp_output(netif, p, 198.18.0.1)

etharp_output() 对单播地址查 ARP table。S5S6

前面处理 Frame 1 时已经学到：

1
198.18.0.1 -> 0e:df:2b:29:78:22

因此当前可以直接找到稳定 ARP entry，进入 ethernet_output()，构造：

1
2
3
Ethernet src = 02:12:34:56:78:ab
Ethernet dst = 0e:df:2b:29:78:22
EtherType    = 0x0800

再调用：

1
2
3
netif->linkoutput
  -> low_level_output()
  -> write(tapif->fd, ...)

这正是 PCAP Frame 4 的 Ethernet Header。S5S6S12

因此一份 ICMP Echo Reply 的完整反向链已经闭环：

1
2
3
4
5
6
7
8
9
10
icmp_input()
  -> ip4_output_if()
     -> netif->output
        -> etharp_output()
           -> ethernet_output()
              -> netif->linkoutput
                 -> low_level_output()
                    -> write(tap fd)
                       -> lwip0
                          -> Linux Host

18. 把 p->payload 的变化一次看清

Stage 2 不深入 pbuf 内存布局，但必须先建立“协议层通过移动数据视图逐层解析 Header”的概念。

时刻 p->payload 指向 处理函数
low_level_input() 刚完成 Ethernet Header tapif_input()
ethernet_input() 解析前 Ethernet Header ethernet_input()
Ethernet Header 移除后，ARP frame ARP Header etharp_input()
Ethernet Header 移除后，IPv4 frame IPv4 Header ip4_input()
IPv4 Header 移除后 ICMP Header icmp_input()
Echo Reply 恢复 IP Header 后 IPv4 Header ip4_output_if(..., LWIP_IP_HDRINCL, ...)
ethernet_output() 添加 Ethernet Header 后 Ethernet Header low_level_output()

这也是为什么不能只记：

1
ethernet_input -> ip4_input -> icmp_input

真正重要的是每次调用发生时，同一个 pbuf 当前暴露给下一层的第一字节已经不同。

Stage 3 将继续拆 pbuf->payload、len、tot_len、chain 与引用计数。

19. 用两张流程图回看完整 Ping

前面已经逐层读过源码，现在再把过程压缩成流程图。这里拆成两张：第一张只回答“为什么 Ping 前先出现 ARP”，第二张只回答“ICMP Echo Request 怎样进入 lwIP 并返回”。

19.1 第一阶段：Linux 先把目标 IP 解析成目标 MAC

1
2
3
4
5
6
7
8
9
10
11
12
13
flowchart TD
    A["Linux ping 198.18.0.200"] --> B["route lookup: dev lwip0"]
    B --> C{"neighbor table 已有目标 MAC?"}
    C -- "否：本实验已 flush" --> D["Frame 1: ARP Request<br/>EtherType 0x0806 / opcode 1"]
    D --> E["TAP fd -> tapif_input() -> pbuf"]
    E --> F["tcpip_input() -> tcpip_mbox -> tcpip_thread"]
    F --> G["ethernet_input() -> etharp_input()"]
    G --> H["学习 Host IP/MAC<br/>for_us = 1"]
    H --> I["etharp_raw() 构造 ARP Reply"]
    I --> J["ethernet_output() -> low_level_output() -> write(fd)"]
    J --> K["Frame 2: ARP Reply<br/>opcode 2"]
    K --> L["Linux neighbor table<br/>198.18.0.200 -> 02:12:34:56:78:ab"]
    C -- "是" --> L

这里有一个容易画错的点：ARP Reply TX 是 etharp_raw() -> ethernet_output()，不会先经过 etharp_output()。etharp_output() 是 IPv4 TX 根据目标 IP 查 MAC 的路径，而 ARP frame 在 etharp_raw() 中已经明确填写了 Ethernet 地址。S5

19.2 第二阶段：有了 MAC 后才真正发送 ICMP Echo Request

1
2
3
4
5
6
7
8
9
10
11
12
13
14
flowchart TD
    A["Frame 3: ICMP Echo Request<br/>Dst MAC = lwIP MAC"] --> B["TAP fd -> tapif_input() -> low_level_input()"]
    B --> C["tcpip_input() -> TCPIP_MSG_INPKT -> tcpip_mbox"]
    C --> D["tcpip_thread -> ethernet_input()"]
    D --> E["EtherType 0x0800 -> ip4_input()"]
    E --> F["Protocol 1 -> icmp_input()"]
    F --> G["Type 8 -> 0<br/>交换 IPv4 src/dst<br/>更新 checksum"]
    G --> H["ip4_output_if(..., LWIP_IP_HDRINCL, ...)"]
    H --> I["netif->output -> etharp_output()"]
    I --> J["ARP table 查 198.18.0.1 -> Host MAC"]
    J --> K["ethernet_output() -> netif->linkoutput"]
    K --> L["low_level_output() -> write(tap fd)"]
    L --> M["Frame 4: ICMP Echo Reply"]
    M --> N["Linux ping 收到 Reply"]

因此当前实验可以压成一句话：

Linux 先通过 ARP 获得 lwIP 的 MAC；随后把 ICMP Echo Request 封装成发往该 MAC 的 IPv4/Ethernet frame。lwIP 的 ARP 路径回答“MAC 是什么”，IPv4/ICMP 路径处理 Ping；Echo Reply 再通过 lwIP 已学到的 Host ARP entry 写回 TAP。S5S6S12

netif 在整条链上不是某一层协议，而是 lwIP Core 与具体网络接口 Port 之间的连接对象：

1
2
3
4
5
6
7
8
RX:
Port -> netif->input -> Core

IPv4 TX:
Core -> netif->output -> ARP/Ethernet

Link TX:
Ethernet -> netif->linkoutput -> Port

后续 Stage 3 直接接住本章已经进入 lwIP 的 pbuf，继续研究它怎样组织一份 packet。

资料来源

[S1] lwIP example_app 入口与编译配置

  • 类型：上游源码
  • 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • 定位：
  • 使用位置：程序入口、example 接口分支、main_loop() polling、Echo Reply TTL
  • 支撑内容：当前 example 的真实运行分支与编译期配置

[S2] lwIP tcpip.c

  • 类型：上游源码
  • 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • 定位：src/api/tcpip.c：tcpip_init()、tcpip_thread()、tcpip_input()、tcpip_inpkt()、tcpip_thread_handle_msg()
  • 使用位置：Core thread 创建、mailbox、RX 跨线程交接
  • 支撑内容：pbuf 怎样从 Port 上下文进入 tcpip_thread

[S3] lwIP netif 抽象与 flags

[S4] lwIP Unix TAP Port

  • 类型：上游源码
  • 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • 定位：contrib/ports/unix/port/netif/tapif.c：tapif_init()、low_level_init()、tapif_thread()、tapif_poll()、tapif_input()、low_level_input()、low_level_output()
  • 使用位置：TAP 绑定、MTU/MAC、RX producer、fd read/write
  • 支撑内容：Unix Port 怎样把 Linux TAP frame 转成/转回 pbuf

[S5] lwIP Ethernet 与 ARP 实现

  • 类型：上游源码
  • 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • 定位：
  • 使用位置：EtherType 分发、ARP Request/Reply、IPv4 TX 的 ARP lookup
  • 支撑内容：ARP RX/TX 与 Ethernet Header 构造

[S6] lwIP IPv4 与 ICMP 实现

  • 类型：上游源码
  • 版本：commit d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • 定位：
  • 使用位置：IHL/Protocol 分发、ICMP Identifier、Echo Request → Reply、Reply TTL、ip4_forward() 的 TTL 耗尽处理
  • 支撑内容：IPv4/ICMP 数据视图、RX/TX 行为，以及 lwIP 生成 ICMP Time Exceeded 的调用链

[S7] Linux Kernel TUN/TAP 文档

  • 类型：Linux Kernel 官方文档
  • URL/文档：Linux Kernel — Universal TUN/TAP device driver
  • 使用位置：TUN/TAP、/dev/net/tun、TUNSETIFF、IFF_NO_PI
  • 支撑内容：TUN 读写 IP packet、TAP 读写 Ethernet frame 的 userspace 接口语义

[S8] Cloudflare — 什么是 Internet 协议？

  • 类型：公开技术学习资料
  • 版本：访问日期 2026-10-03
  • URL/文档：Cloudflare — 什么是 Internet 协议？
  • 使用位置：“阅读源码前”“进入源码前：先建立这次 Ping 的协议模型”
  • 支撑内容：IPv4 packet、源/目的地址与上层协议标识的入门心智模型；具体实现仍以目标 lwIP 源码和 RFC 791 为准

[S9] RFC 826 — An Ethernet Address Resolution Protocol

[S10] RFC 791 — Internet Protocol

  • 类型：协议规范
  • URL/文档：RFC 791 — Internet Protocol
  • 使用位置：Frame 3 的 IPv4 Header、IHL 与 Protocol 分发
  • 支撑内容：IPv4 Header 字段、Header length 与上层 Protocol 标识

[S11] RFC 792 — Internet Control Message Protocol

[S12] Stage 2 实际 Ping 抓包

  • 类型：项目实验抓包
  • 文件： docs/assets/stage2-ping.pcap
  • 日期：2026-09-30
  • Link type：Ethernet
  • 使用位置：ARP Request/Reply、IPv4/ICMP 字段、TTL、Identifier、Sequence 与方向
  • 支撑内容：4 帧真实顺序与实际字段

[S13] ip-neighbour(8) / iproute2 neighbour table

  • 类型：Linux iproute2 manual
  • URL/文档：ip-neighbour(8) manual
  • 使用位置：ip neigh flush/show、neighbor table 的职责
  • 支撑内容：neighbour object 建立 protocol address 与 link-layer address 的绑定；IPv4 neighbour table 即 ARP table

[S14] Linux Kernel netdevice receive mode

  • 类型：Linux Kernel 官方文档
  • URL/文档：Linux Kernel — Network Devices、Linux Kernel Networking KAPI
  • 使用位置：真实物理 Ethernet 接口的 RX 地址过滤、promiscuous/all-multicast 说明
  • 支撑内容：ndo_set_rx_mode/ndo_set_rx_mode_async 接收 unicast 与 multicast 地址列表；net_device 维护 promiscuity、allmulti、unicast/multicast 地址状态，具体下沉方式由驱动/硬件实现

[S15] lwIP Core 初始化与 timeout 初始化

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/core/init.c、src/core/timeouts.c、src/include/lwip/priv/tcp_priv.h
  • 使用位置：lwip_init() 的模块初始化顺序、sys_timeouts_init()、TCP timer 按需启动说明
  • 支撑内容：证明协议模块与 timeout 基础设施在 tcpip_thread 创建前初始化，以及 TCP cyclic timer 不在启动阶段直接常驻运行

[S16] Cisco — Address Resolution Protocol

  • 类型：厂商网络协议说明 / ARP 前置阅读
  • 版本：访问日期 2026-10-02
  • URL/文档：Address Resolution Protocol
  • 使用位置：“阅读源码前：建议提前阅读”
  • 支撑内容：Layer 2/Layer 3 address mapping、ARP cache、broadcast Request 与目标节点 Reply 的完整过程及示意图

[S17] Cisco — Understand Ping and Traceroute Commands

  • 类型：厂商网络协议/诊断说明 / Ping 前置阅读
  • 版本：访问日期 2026-10-02
  • URL/文档：Understand Ping and Traceroute Commands
  • 使用位置：“阅读源码前：建议提前阅读”
  • 支撑内容：ICMP Echo 的 Ping 行为，以及 ARP resolution 失败如何阻止 Ethernet 上的 Ping 正常封装与发送
