高温下 SPI 读取 Sensor 偶发乱码定位

嵌入式面试真题第 5 题：高温下 SPI 读取 Sensor 偶发乱码定位

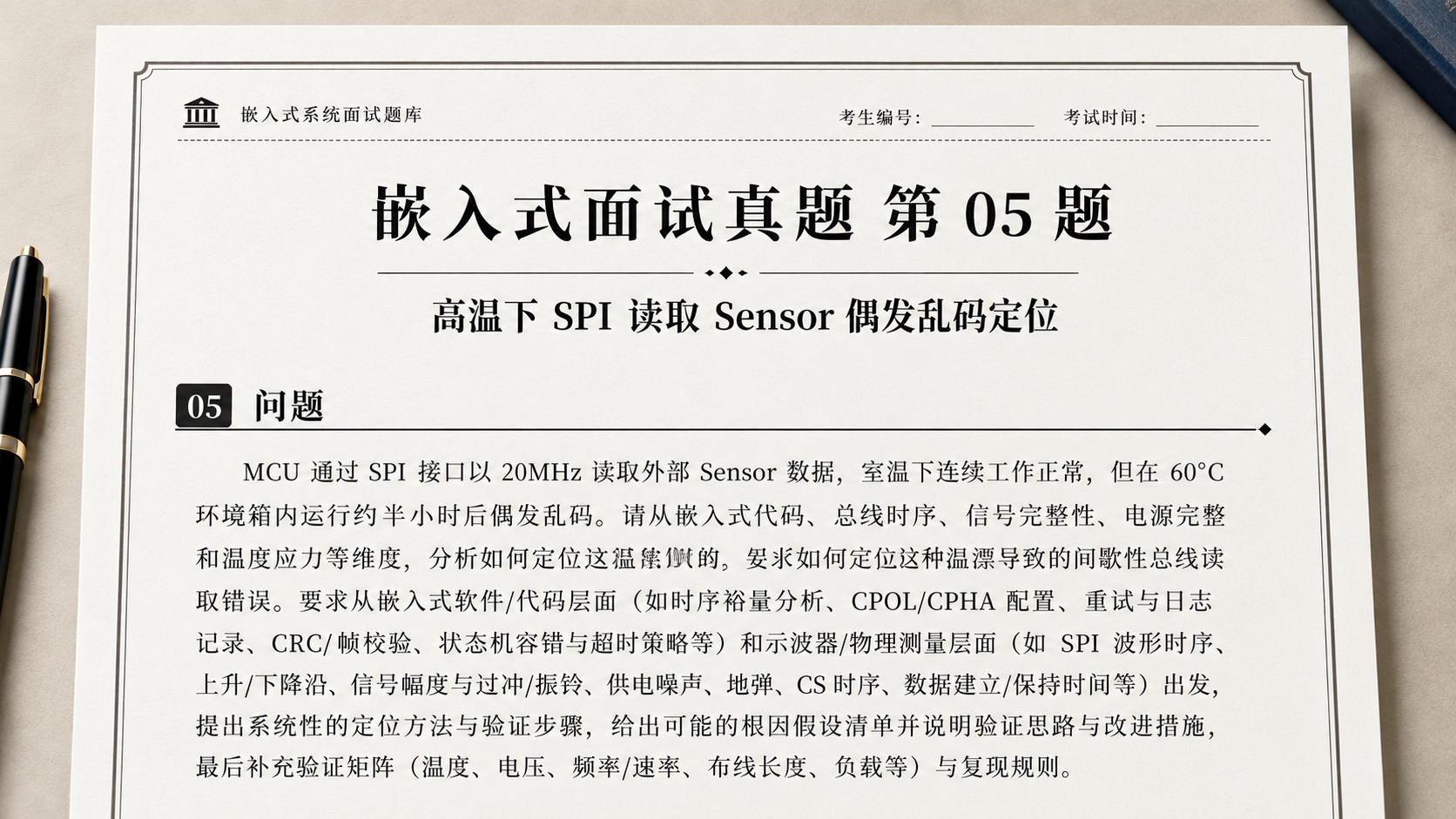

问题

MCU 通过 SPI 接口以 20MHz 的速率读取外部 Sensor 数据，在室温下连续工作完全正常，但在高温（60°C）环境箱里运行半小时后，偶尔读出乱码。

这种故障同时具备四个典型特征：

1. 室温正常，高温异常，说明故障与温度、结温、供电裕量、器件传播延迟或材料参数变化存在相关性。
2. 运行一段时间后才出现，而不是进入 60°C 后立即出现，说明必须区分“环境温度效应”和“热浸、器件自热、LDO 温升、焊点/连接器热稳定过程、软件长期运行状态”带来的时间效应。
3. 错误是偶发而非必现，说明问题很可能处在某个临界裕量附近，也可能来自并发、DMA、缓存一致性、时序边界或低概率噪声耦合。
4. 表面现象是“数据乱码”，但乱码并不能直接证明 SPI 线上发生了位错误；错误也可能产生于 Sensor 内部、SPI 配置、DMA 搬运、内存生命周期、数据解析或应用层越界。

请分别从嵌入式代码层和示波器物理测量层建立一套可复现、可触发、可量化、可闭环的定位流程，并说明如何尽量减少盲目试错。

回答

结论：不要从“高温导致 SPI 不稳定”直接跳到“降低频率或加串阻”。正确做法是先建立完整证据链，把数据错误定位到以下某一层：Sensor 源数据、SPI 事务与协议、物理信号与电源、MCU 外设接收、DMA/Cache/内存、应用解析。代码层负责把错误事务完整记录并产生可供示波器触发的硬件标记；示波器层负责证明错误瞬间的 SCLK、MISO、CS、VDD 和地参考是否满足全温最坏时序及电气条件。

高质量定位必须满足四个条件：

• 可复现：明确温度、热浸时间、负载、频率、电压和访问模式。
• 可关联：同一笔错误在固件日志、错误 GPIO 和示波器波形中能够一一对应。
• 可量化：用错误率、时序裕量、电压裕量和统计置信度描述，而不是只说“偶尔”“好像改善”。
• 可闭环：修改前可稳定复现，修改后跨温、跨电压、跨负载回归，并能解释为什么有效。

已知客观事实与待验证假设

本题没有给出具体 MCU、Sensor、PCB 走线、供电、SPI 模式和数据格式，因此不能在一开始断言根因。已知事实只有：20MHz、室温长期正常、60°C 热浸约半小时后偶发数据异常。

基于这些事实可以提出假设，但假设必须通过实验排除或确认。

层级	可能原因	典型证据	不能仅凭什么下结论
Sensor 源数据	内部状态机异常、采样饱和、未就绪、寄存器被改写、温度超范围	Sensor 状态寄存器、重复读一致性、自检结果、数据就绪信号	“读到异常值”不能证明总线错误
SPI 协议	CPOL/CPHA 边界、dummy 周期不足、CS setup/hold 不足、位宽/字节序错误	固件配置快照、协议解码、帧边界波形	“降频后变好”只能说明时序相关，不直接说明是哪一项
信号完整性	振铃、过冲、欠冲、慢边沿、阈值附近抖动、串扰	模拟波形、门限交叉次数、不同测点波形	只看协议解码无法确认模拟裕量
电源完整性	Sensor VDD 或 MCU VDDIO 跌落、纹波、地弹、LDO 热压差	错误瞬间同步电源波形、不同负载/电压 A/B	万用表平均电压正常不能排除瞬态问题
MCU 外设	overrun、underrun、FIFO、模式切换、错误清除顺序	SPI 状态寄存器、外设错误计数、最小复现程序	应用收到错数据不能证明外设采错
DMA/Cache/内存	D-Cache 未维护、DMA 长度错误、缓冲区被复用、竞争、越界	PIO/DMA A/B、保护字、内存快照、并发检查	总线波形正常时仍可能是软件数据路径错误
应用解析	帧头错位、长度错误、结构体对齐、端序、缺少完整性校验	原始字节转储与解析结果对比	“业务值不合理”不能等同于原始字节错误

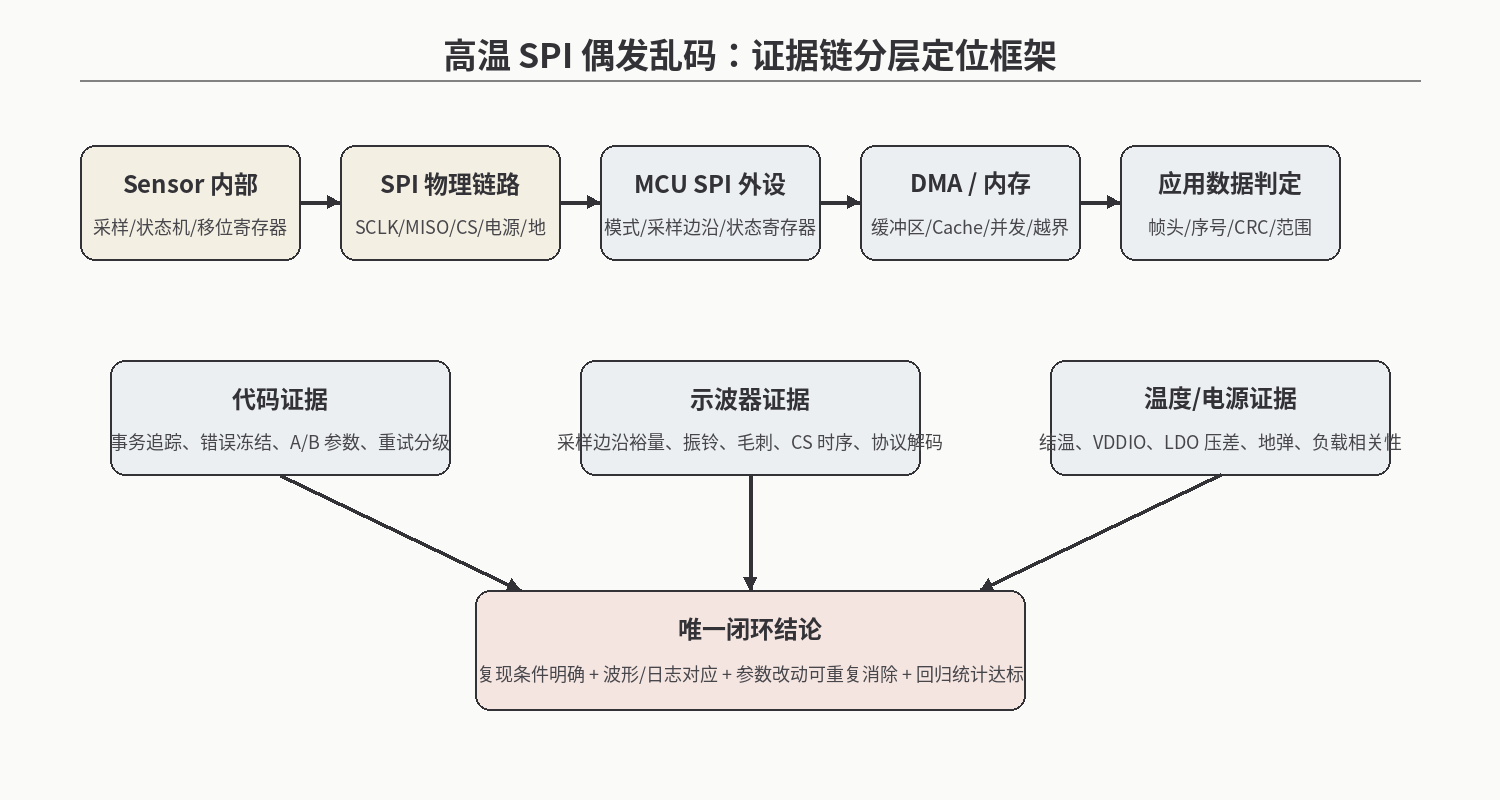

总体定位架构

flowchart LR
    A[Sensor 内部数据与状态] --> B[Sensor SPI 移位寄存器]
    B --> C[MISO 焊盘与 PCB 链路]
    C --> D[MCU 输入门限与 SPI 采样]
    D --> E[RX FIFO / DMA]
    E --> F[接收缓冲区 / D-Cache]
    F --> G[帧校验与解析]
    G --> H[应用算法]

    I[事务追踪 Ring] -.记录.-> D
    I -.记录.-> E
    I -.记录.-> G
    J[错误 GPIO] -.触发.-> K[示波器]
    K --> C
    K --> L[SCLK / CS / VDD / GND]

定位时应沿数据链逐层证明，而不是从应用值直接反推物理总线。最有效的做法是同时建立两条链：

1. 软件证据链：事务序号、命令、期望长度、原始字节、校验结果、Sensor 状态、SPI/DMA 状态和系统负载。
2. 物理证据链：同一事务对应的 SCLK、MISO、MOSI、CS、Sensor VDD、MCU VDDIO 和错误 GPIO 波形。

当两条链通过统一事务序号或错误 GPIO 对齐后，偶发问题才会从“猜测”变成“可观测事件”。

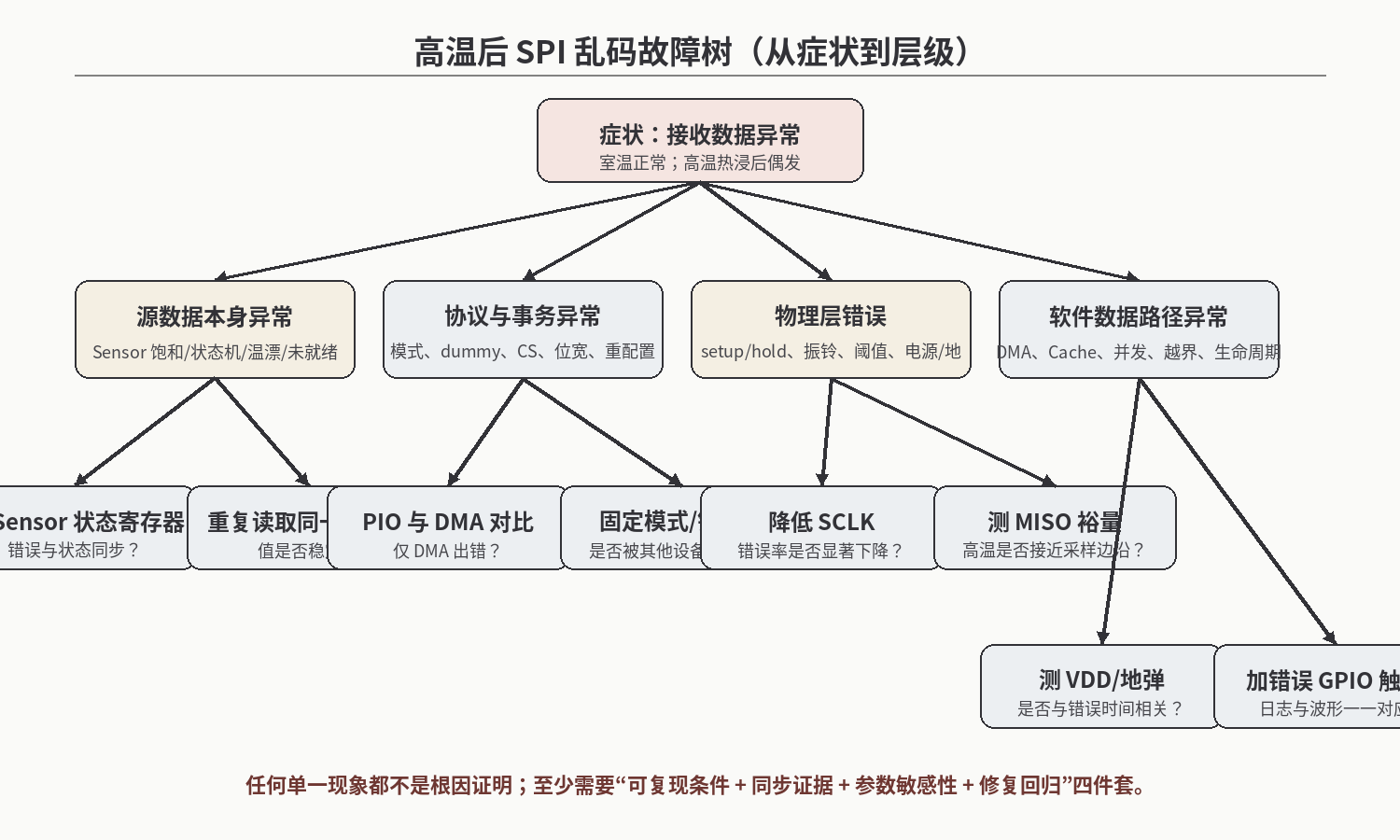

第一步：先定义“乱码”到底是什么

“乱码”必须转化为可机器判定的错误类型。不同错误形态对应完全不同的根因概率。

错误形态	可能方向	建议首先检查
单个随机 bit 翻转	setup/hold 裕量、噪声、阈值重复交叉、供电瞬态	错误 bit 分布、采样边沿附近波形
整个字节左移/右移一位	CPHA、首位采样、CS 边界、缺/多时钟	首个时钟、最后时钟、位数、dummy
固定多出或少一个字节	DMA 长度、FIFO、帧头同步、Sensor dummy byte	DMA NDTR、RX FIFO、协议帧定义
从某字节开始后续全部错位	CS 毛刺、时钟毛刺、字节宽度切换、重入	CS/SCLK 连续性、总线锁、配置切换
重复上一帧数据	DMA buffer 未更新、Cache 未 invalidate、Sensor 未 ready	地址、序号、ready 状态、Cache 操作
全 0x00 或全 0xFF	MISO 未驱动、CS 未选中、掉电、上拉/下拉主导	MISO 三态、电源、CS、引脚复用
数据看似随机但 CRC 正确	Sensor 本身生成了该数据，或 CRC 覆盖范围/算法错误	Sensor 状态、CRC 实现和覆盖区间
原始字节正确但业务值异常	解析、端序、结构体对齐、比例换算	原始数据和解析结果逐字段比对

特别需要注意：MCU 在接收完成后自行对数据计算 CRC，只能证明 SRAM 中的数据在计算时自洽，不能证明 SPI 传输没有发生错误。 若要检测总线位错误，CRC 必须由发送端 Sensor 生成并随帧传输，或者协议中存在等价的端到端完整性字段。若 Sensor 不支持 CRC，只能通过序号、反码字段、重复读取、固定 ID、状态寄存器、物理波形和统计特征组合判断。

代码层定位总原则

代码层的目标不是“打印更多日志”，而是构建低扰动、可冻结、可关联的事务黑匣子。高温偶发错误往往很低频，如果每笔事务都大量 printf，日志本身会改变线程调度、SPI 间隔和电源负载，使问题消失或变形。

推荐结构是：

flowchart LR
    A[SPI API 入口] --> B[分配事务序号]
    B --> C[保存配置快照]
    C --> D[启动 SPI/DMA]
    D --> E[完成或超时]
    E --> F[保存原始数据与状态]
    F --> G{校验通过?}
    G -->|是| H[推进 Ring Trace]
    G -->|否| I[置错误 GPIO]
    I --> J[冻结前后 N 条记录]
    J --> K[受控重试/恢复]

1. 为每笔事务建立唯一序号

每次 SPI 访问进入驱动时分配单调递增的 transaction_id。日志中不要只记录时间戳，因为 RTOS tick 粒度、时钟回绕和多核并发可能导致歧义。事务序号应贯穿：

• 应用请求；
• SPI 驱动提交；
• DMA 完成中断；
• 校验结果；
• 重试与恢复；
• 错误 GPIO 脉冲编码；
• 最终业务消费。

这样可以回答“错误究竟发生在原始接收数据，还是在后续解析/复制之后”。

2. 使用固定大小追踪 Ring，错误时冻结

在 SRAM 中预留小型环形追踪区，例如 64 或 128 条记录。正常运行只覆盖旧记录；一旦检测到错误，立即冻结当前记录并继续捕获少量后续事务，形成“错误前—错误瞬间—错误后”的上下文。

建议每条记录包含：

transaction_id
monotonic_timestamp_us
thread_id / interrupt_context
sensor_id / chip_select_id
command / register / offset
requested_length / received_length
SPI baud prescaler / CPOL / CPHA / data width / bit order
CS setup delay / inter-byte delay / dummy cycles
DMA channel / NDTR / error flags
SPI status register / error register
Sensor DRDY / INT / RESET pin state
Sensor status register snapshot
raw first bytes / raw last bytes / frame CRC
application validation result
retry_count / recovery_level
board temperature / sensor temperature / supply monitor value

记录中应保存原始字节，不要只保存解析后的浮点值。若帧较长，可以保存前 16B、后 16B、哈希和错误附近窗口。

3. 读取并保存 SPI、DMA 和系统错误状态

不同 MCU 的寄存器名称不同，但应至少覆盖以下类别：

• SPI RX overrun、TX underrun、mode fault、CRC error、frame error、FIFO level；
• DMA transfer error、FIFO error、direct mode error、remaining count；
• 超时、取消、重复启动、忙状态；
• 中断是否延迟，完成回调是否重复；
• 总线锁持有者、当前 CS、当前 SPI 配置 owner；
• 数据缓存维护状态和缓冲区地址对齐。

读取错误寄存器时必须遵守芯片参考手册规定的清除顺序。有些外设要求“先读状态寄存器再读数据寄存器”，有些要求写特定位清除。若清除顺序错误，可能把真正的 overrun 变成后续连续异常。

4. 在应用判错点输出硬件触发脉冲

检测到 CRC、帧头、序号、范围或状态异常时，立即翻转一个专用 GPIO。示波器以该 GPIO 的边沿作为触发源，并设置足够的预触发深度，例如 70%～90%，即可保留错误发生前的完整 SPI 事务。

建议错误 GPIO 不只输出一个脉冲，还可以编码错误类别：

脉冲方式	含义示例
单脉冲	帧 CRC 错误
双脉冲	帧头/长度错误
三脉冲	SPI/DMA 硬件错误
长脉冲	超时或 Sensor 无响应

GPIO 操作应尽量直接写寄存器，避免经过高层日志框架造成不可控延迟。触发点越靠近错误判定，软件日志和物理波形的关联越可靠。

5. 增加端到端数据完整性判定

优先级从高到低如下：

1. 使用 Sensor 原生 CRC/PEC/checksum，并确认算法、多项式、初值、反射、字节序和覆盖范围。
2. 使用 Sensor 提供的帧序号、状态字、数据就绪标志、固定同步字和保留位。
3. 读取固定 ID/WHO_AM_I/版本寄存器作为链路探针。
4. 对只读寄存器做连续两次读取并比较，但要确认寄存器不会在两次读取间自然变化。
5. 对数据做物理范围、变化率和跨通道一致性检查；这只能判定“不合理”，不能单独证明总线位错误。

若 Sensor 支持 CRC，应在室温先故意制造错误验证判错链路，例如短暂提高频率、调整采样边沿或注入一位软件错误，确保 CRC 错误能够正确触发 GPIO 和冻结日志。

6. 建立最小侵入的参考实现

下面代码是方法示例，具体寄存器和 API 需要按平台替换。

/**
 * @brief SPI transaction trace entry used for intermittent-error diagnosis.
 */
typedef struct
{
    uint32_t transaction_id;
    uint32_t timestamp_us;
    uint32_t spi_status;
    uint32_t dma_status;
    uint16_t requested_length;
    uint16_t received_length;
    uint16_t sensor_status;
    uint8_t  spi_mode;
    uint8_t  retry_count;
    uint8_t  validation_flags;
    uint8_t  raw_head[16];
    uint8_t  raw_tail[16];
} spi_trace_entry_t;

/**
 * @brief Read one Sensor frame and preserve diagnostic context.
 *
 * @param[out] frame        Destination frame buffer.
 * @param[in]  frame_size   Destination buffer size in bytes.
 * @param[in]  timeout_ms   Transaction timeout in milliseconds.
 *
 * @return 0 on success; a negative error code on failure.
 */
static int sensor_read_frame(uint8_t *frame, size_t frame_size, uint32_t timeout_ms)
{
    spi_trace_entry_t *trace;
    uint32_t transaction_id;
    int ret;

    if ((frame == NULL) || (frame_size < SENSOR_FRAME_SIZE))
    {
        return -EINVAL;
    }

    transaction_id = atomic_fetch_add(&g_transaction_id, 1U);
    trace = spi_trace_begin(transaction_id);
    trace->timestamp_us = monotonic_time_us();
    trace->requested_length = SENSOR_FRAME_SIZE;
    trace->spi_mode = spi_get_mode_snapshot(SENSOR_SPI);

    ret = spi_bus_lock(SENSOR_SPI, timeout_ms);
    if (ret != 0)
    {
        trace->validation_flags |= TRACE_FLAG_LOCK_TIMEOUT;
        spi_trace_commit(trace);
        return ret;
    }

    sensor_cs_assert();
    delay_ns(SENSOR_CS_SETUP_NS);

    ret = spi_receive_dma(SENSOR_SPI, frame, SENSOR_FRAME_SIZE, timeout_ms);

    delay_ns(SENSOR_CS_HOLD_NS);
    sensor_cs_deassert();

    trace->spi_status = spi_get_and_clear_error_status(SENSOR_SPI);
    trace->dma_status = dma_get_and_clear_error_status(SENSOR_RX_DMA);
    trace->received_length = spi_get_received_length(SENSOR_SPI);
    trace_copy_edges(trace, frame, SENSOR_FRAME_SIZE);

    spi_bus_unlock(SENSOR_SPI);

    if (ret != 0)
    {
        trace->validation_flags |= TRACE_FLAG_TRANSFER_ERROR;
        error_trigger_pulse(ERROR_PULSE_TRANSFER);
        spi_trace_freeze_after(TRACE_POST_ERROR_COUNT);
        spi_trace_commit(trace);
        return ret;
    }

    ret = sensor_validate_frame(frame, SENSOR_FRAME_SIZE, &trace->sensor_status);
    if (ret != 0)
    {
        trace->validation_flags |= TRACE_FLAG_FRAME_INVALID;
        error_trigger_pulse(ERROR_PULSE_FRAME);
        spi_trace_freeze_after(TRACE_POST_ERROR_COUNT);
    }

    spi_trace_commit(trace);
    return ret;
}

实现时应注意：

• 错误路径也必须释放总线锁并恢复 CS；
• 不要在 DMA 仍运行时复用接收缓冲区；
• spi_trace_begin() 不应动态分配内存；
• 中断和线程同时写 trace 时要保证单写者或使用原子索引；
• 若 MCU 启用 D-Cache，DMA 前后必须按芯片手册执行 clean/invalidate，并处理 cache line 对齐；
• 错误 GPIO 触发应位于原始帧校验后、任何重试覆盖数据之前。

代码层重点排查项

1. SPI 配置是否被其他设备或线程改写

多个从设备共享 SPI 控制器时，最常见的软件问题之一是不同设备要求不同的 CPOL、CPHA、频率、位宽或 bit order。若驱动在每次事务前没有完整恢复配置，或者配置和 CS 操作不是原子过程，高温下任务执行时间变化可能放大本来就存在的竞争窗口。

应检查：

• SPI 配置是否保存在设备对象而不是全局临时变量；
• configure -> CS assert -> transfer -> CS deassert 是否在同一总线锁内；
• DMA 完成回调是否可能在锁释放后才访问共享对象；
• 超时路径是否跳过了外设复位或 CS 释放；
• ISR 与线程是否同时操作 SPI；
• 另一个设备的驱动是否在 Sensor 事务中途重配置外设。

可做 A/B：只保留 Sensor 一个 SPI 用户；停止其他共享设备；将整个事务放入临界区或总线互斥锁。若错误消失，应继续定位并发和配置生命周期，而不是直接归因于温度。

2. DMA 与轮询模式 A/B

将相同事务分别用 DMA、SPI 中断和轮询方式实现，是区分“物理总线错误”和“DMA/Cache 软件错误”的高价值测试。

• 三种方式都在相似温度和频率下出错：优先怀疑协议、信号和电源。
• 仅 DMA 出错：检查 D-Cache、一致性、DMA 可访问内存区域、描述符、长度、对齐、双缓冲切换和完成中断。
• 仅高负载下 DMA 出错：检查中断延迟、buffer ownership、超时竞态和重复启动。
• 轮询正常但 DMA 读到上一帧：高度怀疑缓存未失效或缓冲区复用。

对带 D-Cache 的 Cortex-M7、Cortex-A 或其他高性能 MCU，必须确认 DMA 缓冲区：

1. 位于 DMA 可访问的 SRAM；
2. 地址和长度按 cache line 对齐；
3. DMA 写内存后 CPU 读之前执行 invalidate；
4. CPU 写内存供 DMA 发送前执行 clean；
5. 维护范围向 cache line 边界扩展，不能破坏同一 cache line 上的其他变量。

3. 检查内存越界与生命周期

高温与软件越界没有直接物理联系，但温度可能改变任务节奏、Sensor 中断频率或错误重试路径，使隐藏竞态在半小时后才触发。

建议：

• 接收 buffer 前后放置 guard pattern；
• 开启 MPU/ASan（若平台允许）或编译器栈保护；
• 记录 buffer 地址、长度、owner 和 generation；
• 禁止应用在 release 前复用零拷贝 buffer；
• 将原始帧复制到独立诊断缓冲区再解析，观察错误是否随复制路径变化；
• 检查结构体强制转换、未对齐访问、大小端、位域和编译器 packing；
• 检查错误重试是否继续使用部分接收数据。

4. 验证首帧、空闲后首帧和模式切换

有些 Sensor 在 CS 拉低后需要命令周期、地址周期、turnaround 或 dummy cycle；有些在长时间空闲、低功耗唤醒或内部测量完成后，首帧时序与连续帧不同。

将错误按位置分类：

• 是否总发生在上电首帧；
• 是否发生在长空闲后的第一帧；
• 是否发生在写寄存器后紧接着的读帧；
• 是否发生在切换数据速率、量程或工作模式后；
• 是否发生在 Sensor DRDY 刚翻转时；
• 是否发生在 burst 跨越特定地址边界时。

如果仅首帧异常，应重点检查 CS setup、wake-up time、dummy cycle、总线方向切换和状态就绪，而不是仅看长期 20MHz 是否可用。

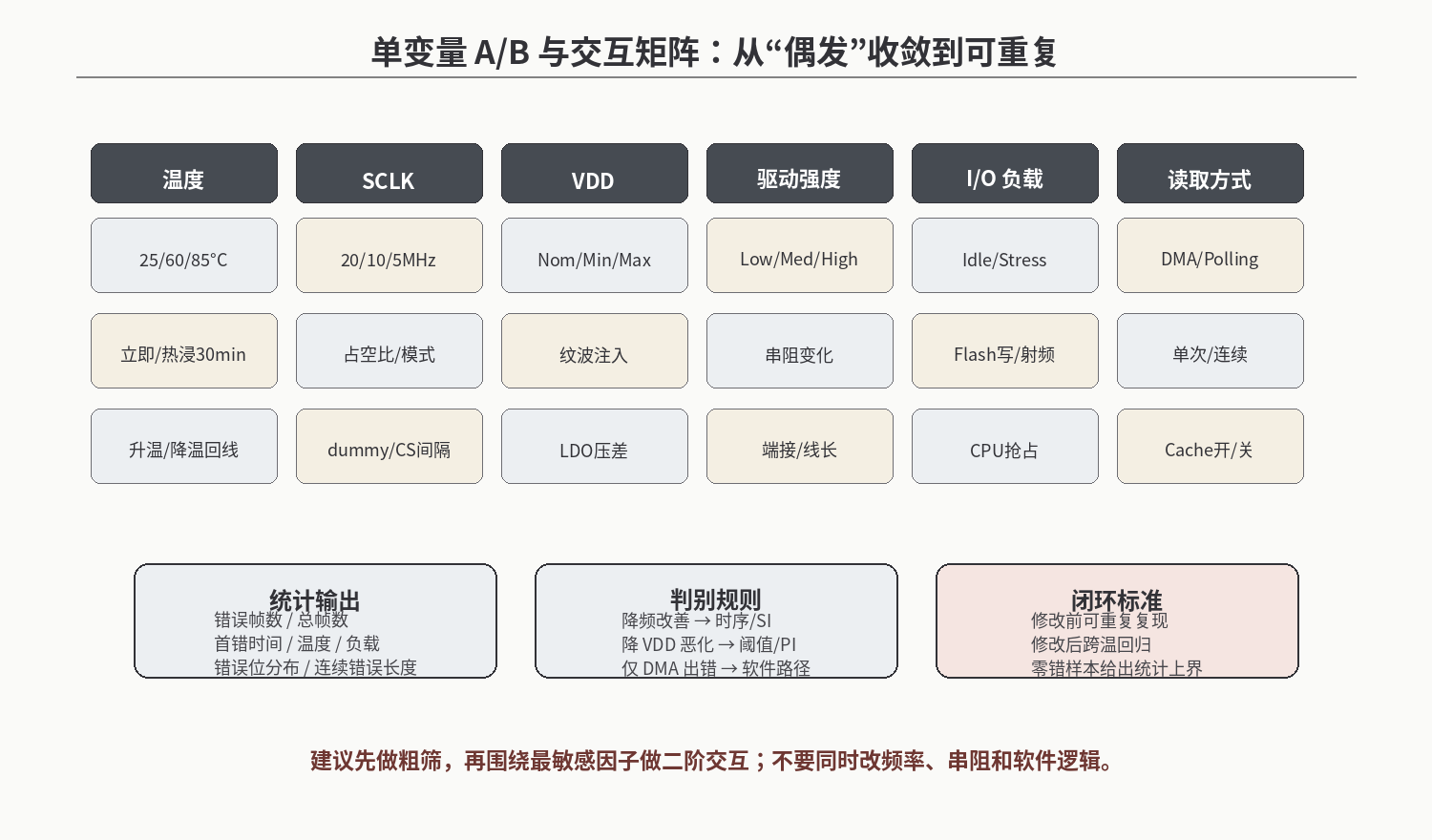

5. 对频率做有量化意义的 A/B

将 20MHz 降为 10MHz、5MHz 是必要测试，但要同时保持其他条件不变，并记录错误率。

假设每个频率运行 10^8 帧：

SCLK	错误帧	错误率	初步解释
20MHz	42	4.2×10^-7	当前条件存在明显临界问题
10MHz	1	1.0×10^-8	时序或信号完整性高度相关
5MHz	0	95% 上界约 3×10^-8	不能写成“绝对无错”，应给统计上界

对于零错误样本，常用近似是：若观察 N 次独立事务均无错误，则 95% 置信水平下的错误概率上界约为 3/N。这能避免“跑了一小时没问题，所以修好了”的不严谨结论。

降频有效说明问题与时间裕量、边沿质量或供电切换噪声有关，但不能自动排除软件问题。例如降低频率也会降低 DMA 中断频率、总线竞争和电源瞬态，因此还要通过波形和其他 A/B 进一步分离。

6. CPOL/CPHA、采样延迟和数据延迟

SPI 模式不仅是“主从配置一致”。还需要确认：

• Sensor 在哪个边沿更新 MISO；
• MCU 在哪个边沿采样；
• 首位在 CS 拉低后是否已经有效；
• MCU 是否支持可编程 input delay、sampling shift、half-cycle delay；
• Sensor 数据手册的 tCO、tDO、tDIS、tSU、tH 以哪个边沿为参考；
• 高温规格是典型值还是全温最大值。

Analog Devices 的 SPI 应用资料强调，setup/hold 均以采样边沿为参考，必须结合器件时序图判断数据更新边沿与采样边沿，而不能只凭“Mode 0/1/2/3”名称猜测。参考：Analog Devices AN-1248

7. CS 时序与事务间隔

常被忽略的参数包括：

• CS 拉低到第一个 SCLK 边沿的最小时间；
• 最后一个 SCLK 边沿到 CS 拉高的最小时间；
• 两个事务之间 CS 高电平最小时间；
• 连续 burst 的最大长度；
• 写命令到读命令的内部处理时间；
• CS 是否在 DMA 启动前被提前拉低；
• DMA 完成回调是否在最后一个 bit 真正移出前就拉高 CS。

某些 MCU 的 DMA “传输完成”只表示内存侧计数完成，不代表 SPI shift register 已经空。若软件收到 DMA TC 就立即拉高 CS，最后一字节可能仍在发送或接收。应等待 SPI busy 清零或 TX/RX 完成条件，并按参考手册处理。

8. 检查 Sensor 状态与数据就绪

若 Sensor 有 DRDY/INT，应记录其状态和边沿时间。读取时必须明确：

• DRDY 是电平还是脉冲；
• 读数据是否自动清除 DRDY；
• 高温下采样转换时间是否变化；
• 数据寄存器是否双缓冲；
• burst 读取期间是否可能发生新数据覆盖；
• 状态字是否表示 overrun、saturation、self-test failure、thermal warning。

如果读取时 Sensor 内部正在更新多字节数据，而器件没有原子快照机制，可能出现“高字节属于新样本、低字节属于旧样本”的撕裂。此时总线波形完全正确，但应用看到异常值。解决方案可能是读锁存寄存器、先读状态再 burst、使用 DRDY 或重复读取比较。

示波器和物理测量层定位

物理测量的目标不是拍一张“波形看起来方正”的截图，而是测出最坏温度下的有效采样裕量、阈值裕量、片选时序和供电瞬态。

1. 先保证测量方法可信

错误的探测方式会制造不存在的振铃，也会掩盖真实边沿。Tektronix 的探头资料指出，探头是测量链的第一环，探头负载和接地方法会改变被测信号；长接地线的电感会与探头电容形成谐振，造成额外振铃。参考：Tektronix ABCs of Probes；参考：How Oscilloscope Probes Affect Your Measurement

建议：

• 使用带宽和上升时间足够的探头，探头带宽不应仅按 20MHz 基波选择；
• 使用短地弹簧或同轴焊接引线，避免长鳄鱼夹地线；
• 在 MCU 端和 Sensor 端分别测量 SCLK/MISO，比较传播和反射；
• 先在室温重复测量，确认探头接入不会使原本正常系统变差；
• 不要只用逻辑分析仪判断信号完整性，逻辑分析仪只显示其门限判定后的数字结果；
• 协议解码用于快速定位帧和字节，最终仍要查看模拟波形。

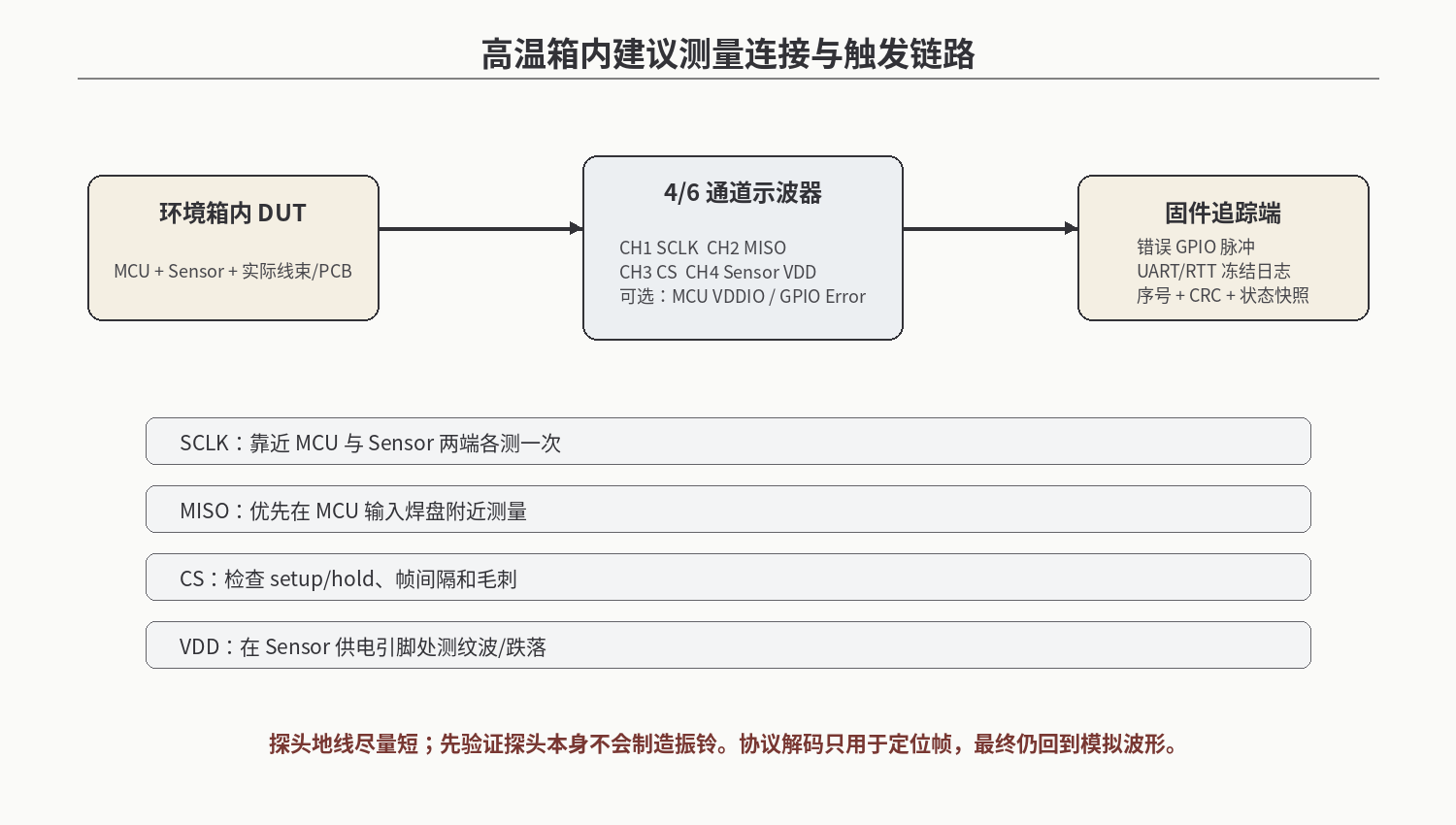

2. 示波器通道优先级

四通道示波器的优先组合：

通道	信号	目的
CH1	SCLK	采样边沿、周期、占空比、抖动、毛刺
CH2	MISO	数据有效窗口、边沿速度、振铃、阈值交叉
CH3	CS	帧边界、setup/hold、毛刺、事务间隔
CH4	错误 GPIO 或 Sensor VDD	触发错误事件或关联供电瞬态

若有 6～8 通道，可增加 MOSI、Sensor VDD、MCU VDDIO、DRDY 和地参考。若必须在错误 GPIO 与 VDD 间取舍，先用错误 GPIO捕获正确帧，再使用示波器分段存储、协议触发或外部触发重新测 VDD。

Keysight 和 Tektronix 的 SPI 解码/触发资料均强调，协议级触发可用于隔离特定 SPI 事件，并将解码结果与时间相关模拟波形对应，从而追溯到时序或信号完整性根因。参考：Keysight I2C/SPI Triggering and Decode；参考：Tektronix SPI Troubleshooting

3. 不要被“20MHz 不高”误导

20MHz 的周期是 50ns，但信号完整性由边沿速度、走线电长度、负载和阻抗决定，而不是只由时钟频率决定。若 MCU GPIO 上升时间为 1ns，信号包含远高于 20MHz 的高频分量。即使 PCB 走线不长，也可能因为驱动过强、支路、连接器、排线和探头接地形成振铃。

因此应测量：

• 10%～90% 上升/下降时间；
• 过冲、欠冲相对绝对最大额定值和输入钳位范围；
• 阈值附近是否出现重复交叉；
• SCLK 是否存在 runt pulse 或额外边沿；
• MISO 是否在采样边沿附近发生振铃；
• 高温前后边沿和振铃频率是否变化；
• MCU 与 Sensor 两端波形是否不同。

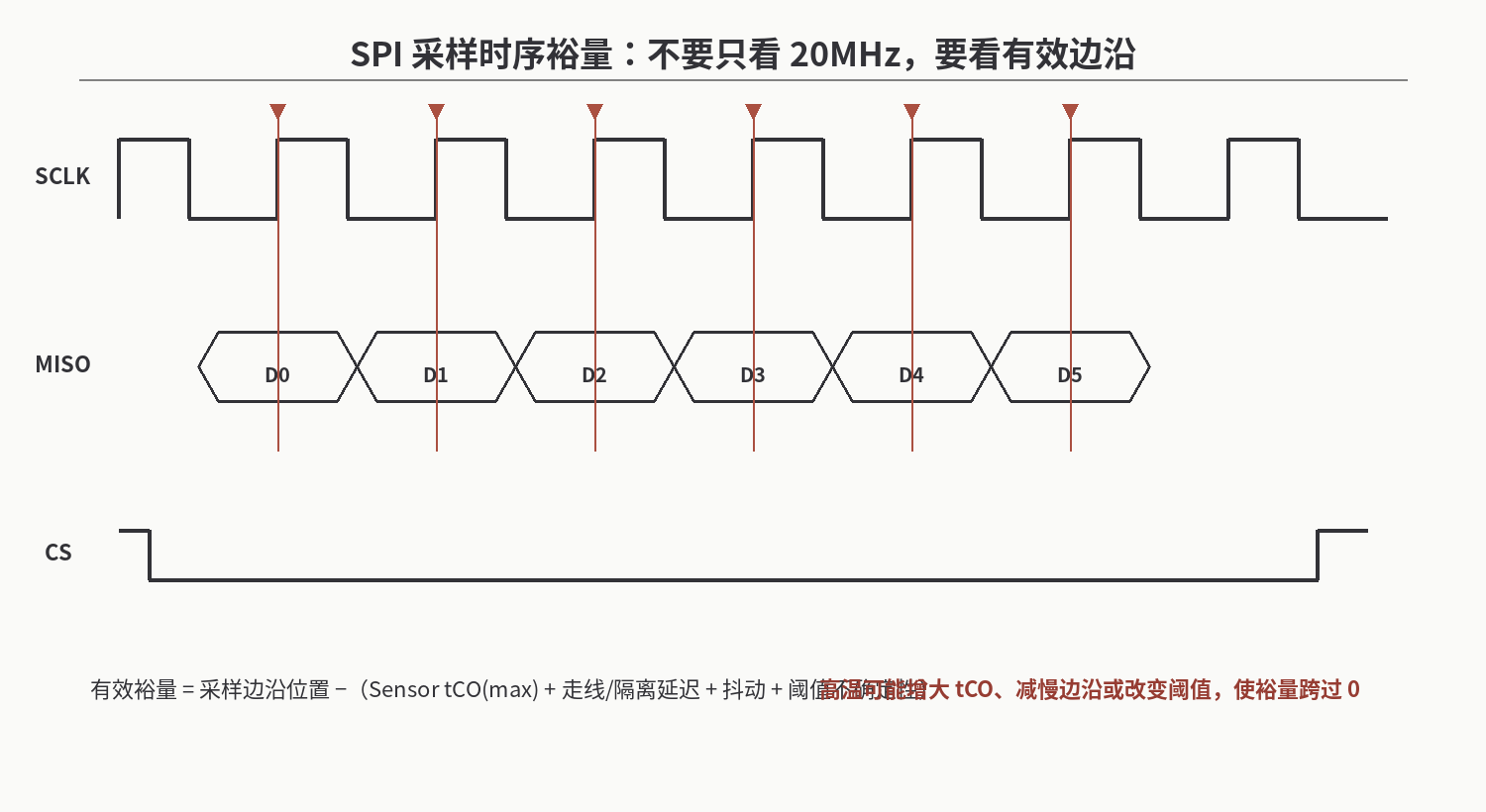

4. 测量 MISO 相对采样边沿的 setup/hold

设：

Tclk          = SPI 时钟周期
Tsamp         = Sensor 更新数据边沿到 MCU 采样边沿的理想时间
Tco_max       = Sensor 从更新边沿到 MISO 有效的最大全温延迟
Tflight       = PCB、连接器、隔离器或电平转换器传播延迟
Tjitter       = 时钟抖动、阈值噪声和测量不确定性预算
Tsetup_mcu    = MCU 输入在采样边沿前要求的数据建立时间
Msetup        = 建立时间有效裕量

近似有：

Msetup = Tsamp - Tco_max - Tflight - Tjitter - Tsetup_mcu

对于在相反边沿更新和采样的常见模式，Tsamp 约为半周期，但还要减去占空比失真、采样延迟配置和路径 skew。20MHz 时半周期名义为 25ns。如果 Sensor 全温 Tco_max 为 18ns，走线和电平转换器 3ns，抖动与阈值预算 2ns，MCU setup 需要 3ns，则裕量为：

Msetup = 25ns - 18ns - 3ns - 2ns - 3ns = -1ns

室温典型 Tco 可能只有 10ns，所以室温完全正常；高温后 Tco 接近最大值，裕量跨过 0，错误便呈现低概率和温度相关性。这正是为什么必须使用 datasheet 的全温最坏值，而不是典型值。

Tektronix 的 setup/hold 资料说明，setup 是数据在有效时钟边沿前保持稳定的时间，hold 是有效边沿后继续稳定的时间；示波器的 setup/hold 触发可直接捕获低于设定门限的事件。参考：Identifying Setup and Hold Violations

实际测量步骤：

1. 明确 MCU 的有效采样边沿；
2. 在 MCU 输入焊盘附近探测 SCLK 和 MISO；
3. 用示波器游标或自动测量统计 MISO 最后一次阈值交叉到采样边沿的时间；
4. 对大量帧做 histogram，观察最小值而非平均值；
5. 室温、60°C 热浸、目标最高温分别测量；
6. 改变 SCLK、VDD、GPIO drive strength，观察裕量分布如何移动；
7. 将实测最差值与 MCU/Sensor datasheet 的门限和时序规范比较。

5. 检查 SCLK 的占空比和抖动

很多计算默认半周期严格为 Tclk/2，但 MCU 分频器、时钟源、GPIO pad 和电平转换器可能导致高低电平时间不对称。例如 20MHz 周期 50ns，但有效更新到采样间隔只有 20ns，而另一半为 30ns。

应测量：

• 周期 min/max；
• high width 和 low width min/max；
• cycle-to-cycle jitter；
• 首个 SCLK 周期是否与后续不同；
• 温度变化后占空比是否漂移；
• 总线空闲到首边沿是否存在异常短脉冲。

若 MCU 有 sampling shift、delay line 或内核时钟相位设置，可以通过改变采样点观察错误率和裕量变化，但最终配置必须覆盖 PVT（process、voltage、temperature）最坏条件。

6. 检查 CS setup、hold 和毛刺

CS 是 SPI 帧边界的一部分。示波器应测：

Tcss  = CS 有效到首个 SCLK 有效边沿
Tcsh  = 最后一个 SCLK 有效边沿到 CS 无效
Tcshi = 两次事务之间 CS 无效时间

如果 CS 由普通 GPIO 软件控制，RTOS 抢占通常会拉长时间而不是缩短时间，但 DMA 回调、直接寄存器操作、编译器重排或多个线程竞争可能造成提前释放。若 CS 由硬件 NSS 控制，要确认硬件脉冲模式是否满足 Sensor 的帧定义。

CS 上的窄毛刺可能让 Sensor 重置位计数器，后续数据整体错位。逻辑分析仪可能因采样率或门限设置漏掉毛刺，示波器应使用 pulse width/runt trigger 检查。

7. 测电源与地，不只测信号线

高温热浸半小时后才出现故障，电源链必须重点检查。可能机制包括：

• LDO 温升后 dropout 增大或限流裕量下降；
• DC/DC 环路、补偿或电感参数随温度变化；
• Sensor 工作电流增加；
• MCU 和 Sensor VDDIO 不同电源域之间电平裕量下降；
• 去耦电容有效容量、ESR、焊接和布局造成局部瞬态；
• 地回流阻抗导致 SCLK 切换时地弹；
• 其他高负载任务在高温时启动风扇、加热、射频或存储写入。

测量必须在器件供电引脚附近，而不是电源入口。建议同时观察：

• Sensor VDD 的 DC 值、纹波、短时跌落；
• MCU VDDIO；
• Sensor GND 相对 MCU GND 的动态差；
• 错误 GPIO；
• SCLK/MISO。

Keysight 的电源完整性资料指出，数字切换可能在 DC 电源轨上产生瞬态，电源噪声也可能诱发时钟和数据抖动；高带宽电源轨测量需要足够偏置范围、低噪声和合适探头。参考：Keysight Power Integrity Analysis

8. 检查电平兼容和门限裕量

如果 MCU 与 Sensor 使用不同 VDDIO，或者中间有电平转换器/数字隔离器，应核对全温条件下：

VOH_min(sensor) > VIH_min(MCU) + noise_margin
VOL_max(sensor) < VIL_max(MCU) - noise_margin

不能只用典型输出电平。高温下驱动能力、传播延迟、漏电和输入阈值可能变化。还应检查：

• 电平转换器方向控制和上电顺序；
• MISO 在 CS 无效时是否真正高阻；
• 多个从设备是否可能同时驱动 MISO；
• 上拉/下拉是否过强或过弱；
• Sensor 未上电而 MCU 驱动信号时是否通过 IO 反向供电；
• 高温下漏电是否使三态节点偏离稳定电平。

9. 串阻和驱动强度要通过测量选择

在 SCLK、MOSI、CS 源端增加串联电阻或降低 GPIO drive strength，常用于减缓边沿并抑制反射。但不能随意固定为 22Ω、33Ω 或 47Ω。阻值过大可能使边沿过慢，反而压缩 setup/hold。

Microchip 的 QSPI 布局指南明确建议，串阻应结合 I/O 驱动能力和 PCB 走线阻抗选择，并可使用 IBIS 模型仿真端接组合。参考：Microchip QSPI Interface Guidelines

推荐 A/B：

• GPIO drive strength：low/medium/high；
• SCLK 源端串阻：0Ω/10Ω/22Ω/33Ω/47Ω；
• MISO 源端（Sensor 端）串阻：若布局允许；
• 比较过冲、阈值重复交叉、上升时间和 setup/hold；
• 最终选择同时满足信号完整性和时序裕量的组合。

如何在高温箱里捕获低概率错误

1. 使用错误 GPIO 作为单次触发

示波器设置：

• 触发源：错误 GPIO 上升沿；
• 预触发：80%；
• 存储深度：至少覆盖错误前数个完整 SPI 帧；
• 采样率：足以观察边沿细节，不能只满足奈奎斯特；
• 通道：SCLK、MISO、CS、VDD 或 MOSI；
• 触发保持：避免同一错误的重试产生多次触发；
• segmented memory：若支持，用于捕获长时间内多个错误事件。

固件在重试前拉错误 GPIO，确保捕获的是原始失败帧。若先重试再触发，波形可能只显示成功重试，失去根因证据。

2. 使用协议触发和搜索

如果错误数据有稳定特征，例如固定帧头应为 0xA5 0x5A，可以使用 SPI decode 搜索异常字节。但协议解码器本身按用户设置的阈值和模式采样，若问题恰好是临界边沿，解码结果可能与 MCU 不一致。

更可靠的组合是：

• 固件 GPIO 判错触发；
• 示波器 SPI decode 标注字节；
• 模拟波形验证采样边沿附近的真实电压；
• 固件 trace 中的原始字节与示波器解码结果对比。

若“示波器解码正确、MCU 接收错误”，优先检查 MCU 采样点、输入门限、DMA/内存。若“示波器和 MCU 都在同一 bit 解码错误”，优先检查 Sensor 输出、信号完整性和电源。

3. 使用 setup/hold、runt 和 pulse-width 触发

现代 MSO 常支持：

• setup/hold violation trigger；
• runt pulse trigger；
• pulse width trigger；
• logic pattern trigger；
• serial bus data trigger；
• zone trigger。

可先在室温测得正常裕量分布，再把 setup/hold 触发门限设在略低于正常最小值的位置，在高温运行。若直接捕获到 MISO 在采样边沿前才稳定，即可形成强证据。

温度实验设计：区分温度、热浸和长期运行

“60°C 半小时后出错”至少包含三个变量：温度、时间和系统状态。应设计如下测试：

1. 室温长时间运行：确认是否其实是累计时间问题，而非温度问题。
2. 60°C 立即启动：设备预热到 60°C 后再上电，观察首错时间。
3. 室温上电后升温：记录温度曲线和首错时间。
4. 60°C 热浸后降温：观察错误率是否随温度回落，有无迟滞。
5. 局部加热：分别加热 Sensor、MCU、LDO、电平转换器，缩小热敏器件范围。
6. 局部冷却：错误出现后用冷喷或定向风冷单个器件，观察是否立即恢复。
7. 板温与芯片温度分离：板上温度传感器不等于芯片结温，需考虑自热和热阻。

局部加热/冷却必须避免凝露、热冲击和 ESD 风险。不要用“吹一下就好了”作为最终证据，应记录器件表面温度和错误率变化。

测试矩阵与收敛方法

第一阶段：粗筛主效应

固定软件版本和板卡，逐项改变：

• 温度：25°C、60°C、目标最高工作温度；
• 热浸时间：立即、10min、30min、60min；
• SCLK：20MHz、10MHz、5MHz；
• VDD：标称、允许最小、允许最大；
• SPI 模式和采样 shift；
• DMA/轮询；
• 系统负载：idle、CPU 压力、Flash 写入、无线发射、马达切换等；
• Sensor 输出数据率或内部工作模式。

每个点输出：总帧数、错误帧数、首错时间、错误 bit/byte 分布、连续错误长度、SPI/DMA 错误标志、最低时序裕量和最低 VDD。

第二阶段：围绕敏感因子做交互

如果发现“20MHz + 60°C”显著恶化，再做：

• 频率 × VDD；
• 频率 × drive strength；
• 频率 × 串阻；
• 温度 × LDO 负载；
• 温度 × Sensor 数据率；
• DMA × CPU/Cache 压力；
• CS 间隔 × burst 长度。

不要同时修改三个以上因素，否则即使错误消失，也无法知道真正有效的变量。

第三阶段：确认根因和修复

根因确认至少满足：

1. 原条件下能够重复复现；
2. 有同步日志或波形显示具体违规；
3. 单一针对性修改使违规消失或裕量明显增加；
4. 恢复原参数后故障重新出现；
5. 修复在温度、电压、负载和多板样本上回归通过。

常见现象与根因映射

实验现象	更可能的根因	下一步
降低 SCLK 后错误率按数量级下降	时序裕量、边沿/反射、电平转换器延迟	测 tCO/setup/hold、占空比、MISO 波形
只在低 VDD 和高温组合出错	VOH/VIH、传播延迟、LDO dropout	测 VDDIO、门限裕量和输出电平
只在 DMA 模式出错	Cache、buffer ownership、DMA 长度、竞态	PIO 对比、guard pattern、Cache 维护审查
原始 SPI 字节正确，解析后错误	端序、结构体对齐、越界、生命周期	保留原始 buffer，逐字段解析对比
首帧或空闲后首帧出错	wake-up、CS setup、dummy、Sensor ready	增加首帧延迟/丢弃首帧并测 CS
错误集中在固定 bit 位	某位采样窗口、串扰、固定协议错位	统计 bit map，叠加 MISO 眼图/波形
全 0xFF，MISO 波形为高	Sensor 未选中/未驱动、掉电、CS 错	查 CS、电源、引脚复用和 MISO 三态
全 0x00，电源有瞬态跌落	掉电、brownout、地弹、复位	同步测 Sensor RESET/VDD/GND
与 Flash 擦写、射频发送同步	电源/地噪声、EMI、总线仲裁	暂停干扰源、同步测 VDD 和近端信号
改日志级别后故障消失	时序敏感或竞态被扰动	用无阻塞 trace，检查并发和间隔
加探头后故障改变	探头负载显著或节点临界	换低电容探头、短地、重复验证

故障树

故障树的使用原则是“逐层证明”。例如：

• 若 Sensor 状态寄存器显示内部 overrun，同时总线波形和 CRC 正常，则源数据/采样链优先；
• 若 MISO 在 MCU 采样边沿前 1ns 才稳定，而 datasheet 要求 3ns setup，则已经发现明确时序违规；
• 若波形完全满足时序，但 DMA buffer 中数据与示波器解码不一致，则转向 MCU 输入采样、DMA 和内存；
• 若 DMA buffer 正确但业务值错误，则转向解析和算法。

读取异常后的重试与恢复设计

重试是产品健壮性机制，不是根因定位的替代品。若一出错就重试并覆盖原始数据，现场问题会被隐藏。

建议采用分级恢复：

级别	动作	适用条件
L0	记录并返回错误，不重试	诊断版本、错误必须暴露
L1	短延迟后重读 1～2 次	单帧低概率错误，Sensor 状态正常
L2	拉高 CS、清 FIFO、复位 SPI 外设后重试	外设忙死、overrun、帧边界丢失
L3	重新写 Sensor 配置、检查 ID、自检	Sensor 状态异常或寄存器丢失
L4	控制 Sensor reset/power cycle	无响应、持续异常，业务允许
L5	降级模式/停止使用/上报故障	多次恢复失败，避免错误数据进入控制闭环

重试策略应满足：

• 原始失败帧和状态先冻结；
• 重试使用新的 transaction_id，并关联 parent_id；
• 设置最大次数和退避，避免总线风暴；
• 实时控制系统不得把未校验数据直接送入执行器；
• 统计“首读失败但重试成功”的次数，因为这仍然是可靠性问题；
• 恢复后重新同步帧头、序号和 Sensor 状态。

如何设计量产和长期监控

即使实验室修复，也建议保留轻量运行统计：

spi_total_transactions
spi_transfer_errors
spi_frame_crc_errors
spi_timeouts
spi_retries
spi_reinitializations
sensor_status_errors
minimum_observed_supply_mv
maximum_observed_board_temperature
last_error_transaction_id

量产自检可在不同频率下读取固定 ID 或内部自检数据，判断板级焊接、串阻、供电和器件批次差异。现场版本可保留最近若干条压缩 trace，发生严重错误时上报，而不持续打印全部帧。

修复方案的选择原则

定位完成后，修复可能位于软件、时序配置、硬件或系统策略层。

软件/配置修复

• 将 SPI 从 20MHz 降到有足够全温裕量的频率；
• 调整 CPHA、sampling shift 或 input delay；
• 增加 CS setup/hold、帧间隔和 dummy cycle；
• 正确等待 shift register 完成后再释放 CS；
• 修复 DMA/Cache 一致性、buffer ownership 和越界；
• 对共享 SPI 增加总线锁和配置原子性；
• 使用 Sensor CRC、序号和状态校验；
• 增加受控重试与故障上报。

硬件修复

• 在合适源端增加经测量/仿真确认的串阻；
• 降低 GPIO drive strength；
• 优化 SCLK/MISO 回流路径、减少支路和连接器不连续；
• 改善 Sensor VDD 去耦和 LDO 热/压差裕量；
• 统一或优化 VDDIO 电平，替换慢或全温裕量不足的电平转换器；
• 缩短线束、增加地参考或使用差分传输方案；
• 修复 CS/MISO 上拉下拉和上电时序。

系统策略修复

• 避免实时 SPI 读取与大电流负载、Flash 擦写等同时发生；
• 调整任务优先级和总线仲裁；
• 在温度接近上限时降低 Sensor 数据率或 SPI 频率；
• 对关键控制使用双通道合理性校验和安全降级。

不能接受的“修复”包括：无限重试、直接丢弃异常、放宽业务范围检查、只在测试版本降频、只增加延时而不解释时序依据。

回归验证和验收标准

修复后应覆盖：

1. 多块板、多批 Sensor；
2. 最低、标称、最高允许电压；
3. 室温、最高工作温度和温度循环；
4. 空闲、最大 CPU/DMA/存储/射频负载；
5. 最短和最长 SPI burst；
6. 上电、热启动、复位、睡眠唤醒、错误恢复；
7. 长时间运行和温度回线；
8. EMC/ESD 相关测试（若产品要求）。

建议验收指标：

• 所有实测 setup/hold、CS 和电平参数满足器件全温规范并保留设计余量；
• 错误率达到产品可靠性目标；
• 零错误测试给出样本数和置信上界；
• 任何错误都不会将未校验数据送入关键算法；
• 恢复动作有次数限制并可观测；
• 修复原因能够通过测量解释，而不是“经验上加了延时”。

面试中推荐的回答顺序

面对这道题，可以按以下顺序回答：

1. 先强调不能把“乱码”直接等同于 SPI 物理错误，要沿 Sensor—总线—MCU—DMA—解析分层。
2. 代码层建立事务序号、原始帧校验、状态寄存器快照、Ring Trace 和错误 GPIO。
3. 做 PIO/DMA、20/10/5MHz、模式、CS 延时、负载和电压的单变量 A/B。
4. 示波器用错误 GPIO 触发，捕获 SCLK、MISO、CS、VDD；在 MCU 端测 setup/hold 和阈值裕量。
5. 说明 20MHz 周期 50ns，但信号完整性由边沿速度决定；高温可能增大 Sensor tCO、减慢边沿或降低电源/门限裕量。
6. 检查 CS setup/hold、dummy、首帧、DMA 完成与 SPI busy、共享总线配置和 D-Cache。
7. 用温度、频率、电压、驱动强度、负载和读法矩阵收敛，记录错误率而不是只看是否出现。
8. 最后给出分级重试、错误隔离和跨温回归，不用重试掩盖根因。

一句话概括：代码层负责把偶发错误变成可触发、可关联的事务证据；示波器层负责把“可能的时序问题”量化为 setup/hold、电平、片选和电源裕量；最终通过单变量 A/B 和跨温回归证明根因。

现场快速检查清单

软件侧

• 保存原始字节，不只保存解析值。
• 每笔事务有唯一 transaction_id。
• 使用 Sensor 端 CRC/序号/状态字段。
• 错误前后 Ring Trace 可冻结。
• 错误 GPIO 在重试前触发。
• SPI、DMA 错误寄存器被正确读取和清除。
• 共享 SPI 配置和 CS 在同一锁内。
• DMA buffer 地址、长度、ownership 正确。
• D-Cache clean/invalidate 和 cache line 对齐正确。
• DMA TC 后等待 SPI 真正完成再释放 CS。
• 首帧、空闲后首帧、模式切换有单独统计。
• 重试不会覆盖原始失败证据。

测量侧

• 探头带宽、负载和接地方式可信。
• 在 MCU 端测 MISO 与 SCLK。
• 测 Sensor 端和 MCU 端差异。
• 用错误 GPIO 或 setup/hold 触发。
• 检查 SCLK 周期、占空比、毛刺和抖动。
• 检查 MISO 阈值重复交叉和最小 setup/hold。
• 检查 CS setup/hold、帧间隔和毛刺。
• 在 Sensor 引脚处测 VDD，而不是只测电源入口。
• 同步观察 MCU VDDIO、地弹或高负载事件。
• 室温与高温使用同一探测点和设置对比。

验证侧

• 区分温度效应、热浸时间和长期运行。
• 做频率、VDD、驱动、负载、DMA/PIO 矩阵。
• 记录总帧数、错误率和首错时间。
• 修改前可复现，恢复旧参数后可再次出现。
• 修复后多板、多温、多电压、多负载回归。
• 零错误结果给出统计样本和置信上界。

典型定位案例演练

下面的案例不是对本题根因的预设，而是用于说明如何把“现象—证据—结论—修复”串成闭环。

案例一：Sensor 的 tCO 在高温下逼近半周期

现象：25°C、20MHz 下运行 24 小时无错误；60°C 热浸后错误率约为 10^-6；降低到 10MHz 后错误率下降到统计不可见。错误通常表现为一个或两个低位 bit 翻转，SPI/DMA 没有硬件错误标志。

代码证据：错误帧 CRC 失败，帧头和长度正常；错误位并不固定在某个字节，但更多出现在 MISO 由低到高转换的位置；轮询和 DMA 都会出现。

物理证据：在 MCU 输入端测量发现，20MHz 下正常帧的 MISO 最小建立时间约 4ns，高温错误帧中下降到 1ns 以下；Sensor datasheet 要求 MCU 侧至少保留 3ns setup。SCLK 占空比不是 50%，更新到采样之间实际只有 22ns。10MHz 时对应窗口增大，错误消失。

结论：根因是全温最坏 tCO、SCLK 占空比和 MCU setup 要求组合后没有裕量。这里“降频有效”只是线索，真正的根因证据是实测时序违规。

修复：将 SPI 频率降到经全温计算和实测验证的值，或者使用 MCU 的采样延迟/相位移动功能；同时规定最低 VDD 条件下的裕量。若业务必须保持 20MHz，则需要更换时序更快的 Sensor、调整时钟结构或重新设计接口。

案例二：DMA 数据缓存未失效，被误判为高温总线错误

现象：室温正常，高温半小时后偶发读取到上一帧数据；错误帧 CRC 有时也“正确”，因为应用实际看到的是缓存中的完整旧帧。降低 SPI 频率后似乎改善，但不能完全消失。

代码证据：事务序号显示 DMA 完成中断已经到达，但应用读取的帧序号落后一个周期；使用轮询方式时不复现；关闭 D-Cache 后不复现；示波器解码的 MISO 数据与 Sensor 预期一致。

物理证据：SCLK、MISO、CS 和电源均满足规范，示波器解码得到的是新帧。错误 GPIO 在 DMA 完成后、应用校验时触发。

结论：DMA 已经把新数据写入 SRAM，但 CPU 仍从 D-Cache 读取旧 cache line。高温改变了任务节奏和缓冲区轮转时机，使隐藏的软件一致性问题更容易暴露；温度不是直接物理根因。

修复：将 DMA buffer 放入 non-cacheable 区域，或在 DMA 完成后按 cache line 对齐执行 invalidate；修正双缓冲 ownership，禁止 DMA 和 CPU 同时持有同一 buffer。随后重新打开 20MHz 并做跨温回归。

案例三：CS 提前释放导致最后一字节偶发错误

现象：错误总发生在帧尾，最后一个字节偶发为 0x00、0xFF 或缺少若干 bit；首部和中间数据稳定。高温和高系统负载下更明显。

代码证据：DMA transfer complete 后立即拉高 CS。MCU 参考手册说明 DMA 完成仅表示内存计数归零，SPI shift register 可能仍在移位；错误日志中 DMA 无异常，SPI busy 在少数事务中尚未清零。

物理证据：错误帧中 CS 在最后一个 SCLK 边沿后几乎立即拉高，有时甚至早于最后一位稳定；Sensor 要求 Tcsh 至少为若干纳秒。由于 GPIO 写入和外设时钟域关系，室温多数事务刚好满足，高温/电压变化后落入边界。

结论：帧结束时序错误，不是随机噪声。

修复：DMA 完成后等待 SPI 接收完成和 busy 清零，再按 datasheet 加入 CS hold；清除 RX FIFO 和错误标志时遵循参考手册顺序。修改后用 CS 与 SCLK 的自动测量验证最小 Tcsh。

案例四：Sensor VDD 热态压差不足引发内部复位

现象：60°C 热浸约 30 分钟后出现成串全 0xFF，随后自动恢复；错误与系统中另一高负载设备启动接近。降频只能略微改善。

代码证据：错误时读取 Sensor ID 失败，随后 ID 恢复；Sensor 配置寄存器偶尔回到默认值；SPI 外设无 overrun。错误前的状态寄存器无 CRC 错误，但复位原因位被置位。

物理证据：在 Sensor VDD 引脚处测到约几十微秒的跌落，低于 Sensor 工作下限；板上电源入口的万用表读数正常。LDO 输入输出压差在高温和负载峰值下不足，且局部温升高于环境温度。

结论：SPI 只是故障表现，根因是 Sensor 供电瞬态导致内部复位或 I/O 未驱动。

修复：提高 LDO 热和压差裕量、改善局部去耦与回流、调整高负载任务时序，并在驱动中检测 Sensor reset cause，重新初始化前阻止无效数据进入应用。

容易导致误判的做法

1. 看到降频有效就直接定性为 PCB 问题

降频会同时改变采样裕量、边沿重复频率、DMA 中断节奏、总线占用和功耗，因此只能说明问题对事务速度敏感。必须继续测量 setup/hold、电源和软件路径，才能区分真正原因。

2. 只在 Sensor 端看波形

MCU 实际在 MCU 输入焊盘处采样。长走线、支路、电平转换器和连接器可能使两端波形不同。MISO 应优先在接收端测；SCLK 最好两端都测，确认 Sensor 看到的时钟与 MCU 输出是否一致。

3. 用协议解码结果代替模拟测量

协议解码器有自己的阈值和采样算法。它显示“0x5A”不代表 MCU 在自己的门限和采样点也一定得到 0x5A；反之，解码错误也可能是示波器阈值或模式设置错误。协议解码用于导航，模拟波形用于定责。

4. 一次修改多个参数

同时降频、增加延时、加串阻、降低驱动强度后错误消失，无法形成根因闭环，也无法判断是否引入新的低温或低电压风险。应先做单变量粗筛，再做必要的交互实验。

5. 把重试成功当作问题解决

重试成功只说明故障是暂态，不说明错误数据不会再次出现。对于控制、计量或安全相关系统，首读失败本身就必须计数和上报。定位版本应保留首个失败帧，不能被成功重试覆盖。

6. 只比较平均波形

平均会把随机抖动、偶发毛刺和最差边沿抹平。应使用 persistence、segmented acquisition、histogram、最小值统计和针对违规的触发条件，重点观察分布尾部。

7. 只测环境箱设定温度

环境箱显示 60°C 不代表 Sensor、MCU、LDO 的结温都是 60°C。芯片自热、风速、安装位置和铜面积会产生显著差异。至少应记录板上测温点，并在分析中明确“环境温度、壳温和结温”不是同一概念。

8. 用典型参数进行设计

典型 tCO、VOH、传播延迟只能描述常见样品，不能作为量产最坏条件保证。时序闭环必须使用 datasheet 在规定温度和电压范围内给出的 min/max；若 datasheet 没有覆盖目标条件，应向供应商确认或预留更大实测余量。

参考链接

• Analog Devices AN-1248: SPI Interface
• Analog Devices AN-877: Interfacing to High Speed ADCs via SPI
• Tektronix: Identifying Setup and Hold Violations with an MSO
• Tektronix: How to Troubleshoot System Problems Using an Oscilloscope with I2C and SPI Decoding
• Tektronix: ABCs of Probes
• Tektronix: How Oscilloscope Probes Affect Your Measurement
• Keysight: I2C and SPI Protocol Triggering and Decode
• Keysight: Power Integrity Analysis with Power Rail Probes
• Microchip: QSPI Interface Layout Guidelines
• TI: Daisy Chain Implementation for Serial Peripheral Interface
