Lely CANopen：CSDO/SSDO 客户端服务器 SDO 状态机、分段与块传输机制

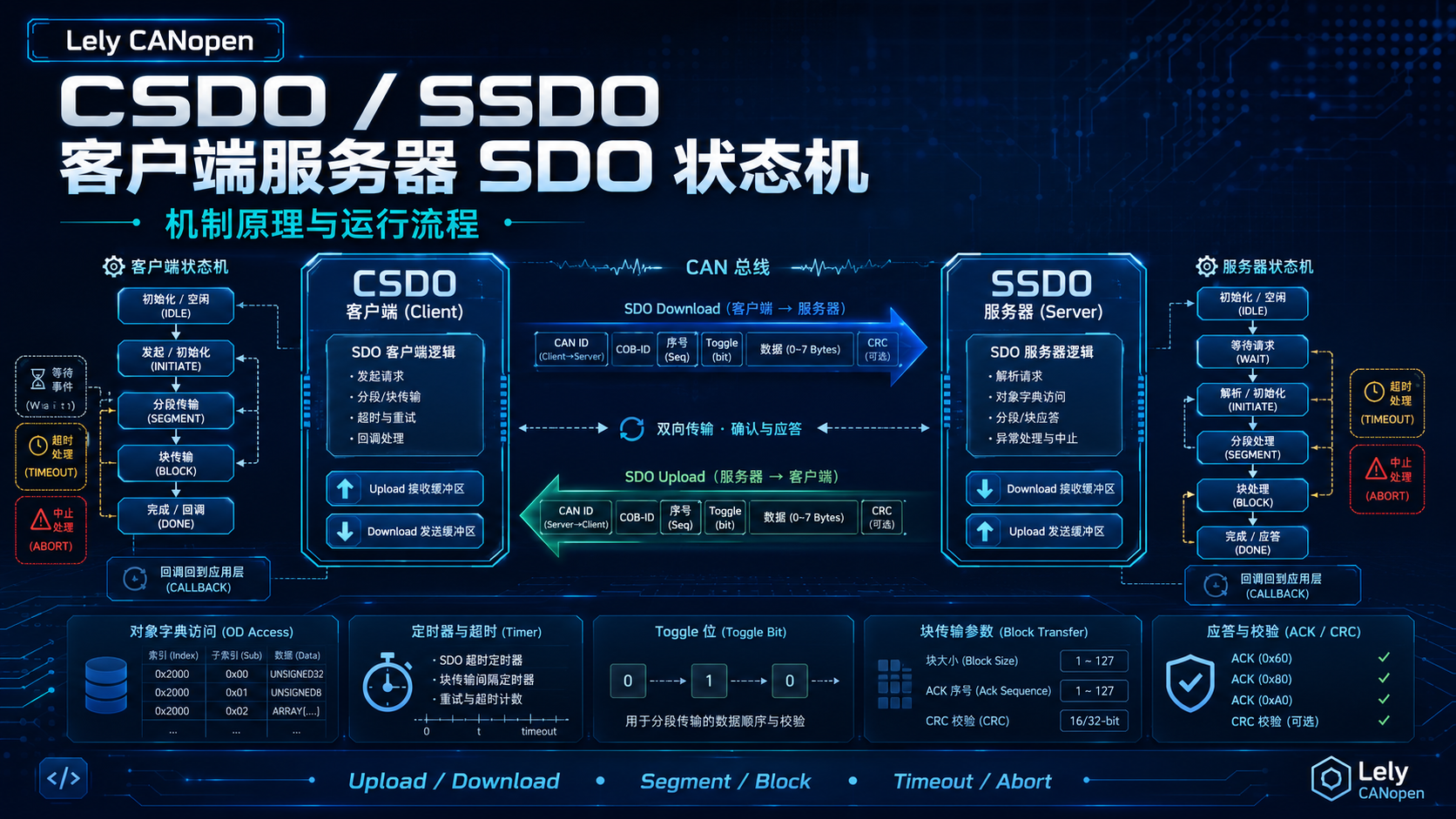

在这里插入图片描述

@[toc]

一句话结论

Lely 将 SDO 实现拆成客户端和服务器两个事件驱动状态机：

  • co_csdo_t 主动发起远程上传或下载，负责构造请求帧、等待响应、维护超时、toggle、块序号、CRC、进度与完成回调；
  • co_ssdo_t 被动接收客户端请求，负责解析命令、定位对象字典、调用 co_sub_dn_ind()/co_sub_up_ind()，并生成成功响应或 SDO abort；
  • 两者都依赖 can_net_t 的 receiver、timer 和 send callback，本身不创建线程，也不直接操作 SocketCAN；
  • 快速传输只有初始化帧，分段传输每帧最多携带 7 字节并交替 toggle bit，块传输以最多 127 个 segment 组成一个 block，通过 ackseq、blksize 和可选 CRC 实现 Go-Back-N 式恢复；
  • CSDO 的完成回调在状态机回到空闲态后触发，因此回调中可以提交下一次请求；SSDO 没有服务级完成回调，其应用语义集中在对象字典 indication；
  • 动态修改 0x1200..0x12FF 会中止正在进行的传输并重新注册 CAN receiver，参数更新不是透明操作。

最重要的运行模型是：

1
2
3
4
5
6
7
8
9
10
11
12
13
application request or incoming CAN frame
    ↓
can_net_t receiver/timer callback
    ↓
CSDO or SSDO finite-state machine
    ↓
command validation, timeout, toggle, sequence and CRC
    ↓
co_sdo_req
    ↓
co_sub_dn_ind / co_sub_up_ind
    ↓
object dictionary and application callback

1. 四个核心文件的职责边界

1.1 include/lely/co/csdo.h

该头文件公开 Client-SDO API：

1
2
3
4
5
6
7
8
local object dictionary request helpers
Client-SDO create/start/stop/destroy
parameter and timeout access
request progress callbacks
download/upload confirmation callbacks
normal download/upload requests
block download/upload requests
abort transfer request

它是主站侧或其他 SDO 客户端主动访问远端对象字典的底层 C 接口。

1.2 src/co/csdo.c

该文件实现：

1
2
3
4
5
6
7
8
9
CSDO service object
client-side finite-state machine
CAN request frame construction
response frame validation
timeout handling
expedited and segmented transfer
block transfer, retransmission and CRC
progress and completion callbacks
concise DCF sequential download

1.3 include/lely/co/ssdo.h

该头文件公开 Server-SDO 的生命周期、参数查询和 timeout 配置接口。与 CSDO 相比，它没有“主动上传/下载”API，因为 SSDO 的动作由收到的客户端请求触发。

1.4 src/co/ssdo.c

该文件实现：

1
2
3
4
5
6
7
8
SSDO service object
server-side finite-state machine
request frame dispatch
object dictionary lookup
co_sub_dn_ind / co_sub_up_ind bridge
expedited and segmented response
block transfer, acknowledgment and CRC
timeout and abort response

1.5 与 sdo.c 的分层关系

1
2
3
4
5
flowchart TD
    A["CAN frame and timer events"] --> B["csdo.c or ssdo.c protocol state machine"]
    B --> C["co_sdo_req segment description"]
    C --> D["co_sub_dn_ind or co_sub_up_ind"]
    D --> E["object dictionary value and application callback"]

csdo.c/ssdo.c 知道协议命令字、toggle、timeout、block sequence 和 CRC；sdo.c 只负责请求片段、数据聚合和类型序列化。

2. CSDO 与 SSDO 的方向不要混淆

CANopen 使用“上传/下载”描述相对于 Server-SDO 对象字典的数据方向：

操作 数据方向 CSDO 行为 SSDO 行为
SDO download Client → Server 发送本地数据 写远端对象字典
SDO upload Server → Client 接收远端数据 读取本地对象字典

因此：

1
2
3
4
5
6
7
8
9
10
11
co_csdo_dn_req()
    client sends bytes to server

co_ssdo_dn_ind()
    server writes those bytes into local OD

co_csdo_up_req()
    client requests bytes from server

co_ssdo_up_ind()
    server reads bytes from local OD

CSDO 是 Client-SDO，SSDO 是 Server-SDO。官方网页的个别文字可能把 Server-SDO 后的缩写误写为 CSDO，但源码类型名和头文件边界是明确的：co_csdo_t 对应客户端，co_ssdo_t 对应服务器。

3. SDO 连接参数与对象字典

3.1 参数对象范围

角色 对象范围 典型对象
Server-SDO 参数 0x1200..0x127F 0x1200 为默认 SSDO
Client-SDO 参数 0x1280..0x12FF 0x1280 为第一个 CSDO

参数记录由 struct co_sdo_par 表示：

1
2
3
4
5
6
struct co_sdo_par {
    co_unsigned8_t n;
    co_unsigned32_t cobid_req;
    co_unsigned32_t cobid_res;
    co_unsigned8_t id;
};

字段含义：

字段 含义
n 最高支持子索引
cobid_req Client → Server 请求 COB-ID
cobid_res Server → Client 响应 COB-ID
id 对端 Node-ID

3.2 默认连接集

当 Node-ID 为 N 时，默认 SDO 使用：

1
2
request COB-ID  = 0x600 + N
response COB-ID = 0x580 + N

例如 Node-ID 1：

1
2
Client → Server    0x601
Server → Client    0x581

3.3 位 31 的语义

CO_SDO_COBID_VALID 的名称容易误导。该位被置位时表示对应 COB-ID 无效或服务不存在；请求与响应 COB-ID 的 invalid bit 都清零，服务才可用。

4. 两个服务对象内部保存了什么

4.1 struct __co_csdo

CSDO 的主要字段可分为六组：

组别 字段 作用
连接 net、dev、num、par CAN 网络、对象字典和 SDO 参数
事件源 recv、timer、timeout 响应接收和协议超时
状态机 state、ac、idx、subidx 当前状态、abort code 和对象地址
分段 size、toggle 总长度与 toggle bit
块传输 blksize、pst、ackseq、crc block 协商、恢复和 CRC
缓冲/回调 dn_buf、up_buf、buf、各类 callback 下载源、上传目标、序列化和通知

关键区别：

  • dn_buf 通常直接引用用户传给 co_csdo_dn_req() 的缓冲区；
  • up_buf 指向上传结果缓冲区，默认使用 CSDO 自己的 buf；
  • buf 也用于 co_csdo_dn_val_req() 把类型值序列化为字节流；
  • 一个 CSDO 同时只允许一个进行中的请求。

4.2 struct __co_ssdo

SSDO 保存：

组别 字段 作用
连接 net、dev、num、par 本地服务器和 SDO 参数
事件源 recv、timer、timeout 请求接收和协议超时
状态机 state、idx、subidx 当前协议状态和访问地址
分段 toggle、req toggle 和对象访问请求
块传输 blksize、ackseq、gencrc、crc block 接收/发送状态
缓冲 buf、nbyte segment/block 临时数据与当前 request 消费位置

SSDO 不保存完成回调。完成或失败最终表现为：

1
2
3
CAN response or abort frame
+ object dictionary indication result
+ optional application side effect inside indication

5. Lely 的状态机不是 switch(enum state)

官方 FSM 文档说明，Lely 服务对象使用函数指针驱动的事件状态机。CSDO 和 SSDO 都为每个状态定义一组处理函数：

1
2
3
4
5
on_enter
on_abort
on_time
on_recv
on_leave

CSDO 的状态结构包含完整的 enter/leave 钩子；SSDO 状态结构只包含 abort、time 和 recv 转移。

5.1 CSDO 状态进入逻辑

co_csdo_enter() 支持瞬态状态：

1
2
3
4
5
6
7
set next state
    ↓
invoke previous state's on_leave
    ↓
invoke next state's on_enter
    ↓
if on_enter returns another state, continue immediately

abort_state 就是典型瞬态状态：

  1. 进入时停止 timer；
  2. 立即返回 wait_state；
  3. 离开 abort_state 时调用完成 callback。

这意味着完成 callback 被调用时，CSDO 已经回到 idle 状态。应用可以在 callback 内提交下一次 SDO 请求，而不会因“上一请求仍忙”被拒绝。

5.2 SSDO 状态进入逻辑

co_ssdo_enter() 只替换 state 指针。初始化请求不是长期等待状态：SSDO 在 wait_state 收到 initiate frame 后直接调用对应处理函数，再进入 segment 或 block 状态。

这是客户端和服务器状态结构不完全对称的原因：

  • Client 发起请求后必须等待远端 initiate response；
  • Server 收到 initiate request 时可以同步完成解析、对象访问和首个响应。

6. CSDO 状态集合

CSDO 定义的主要状态：

1
2
3
4
5
6
7
8
9
10
11
12
13
stopped
waiting
abort transfer
normal download initiate
normal download segment
normal upload initiate
normal upload segment
block download initiate
block download sub-block
block download end
block upload initiate
block upload sub-block
block upload end

总览：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
flowchart TD
    S0["stopped"] --> S1["waiting"]
    S1 --> D0["download initiate"]
    D0 --> D1["download segment"]
    D1 --> S2["abort or complete"]
    S1 --> U0["upload initiate"]
    U0 --> U1["upload segment"]
    U1 --> S2
    S1 --> BD0["block download initiate"]
    BD0 --> BD1["block download sub-block"]
    BD1 --> BD2["block download end"]
    BD2 --> S2
    S1 --> BU0["block upload initiate"]
    BU0 --> BU1["block upload sub-block"]
    BU1 --> BU2["block upload end"]
    BU2 --> S2
    S2 --> S1

快速传输不单独定义状态，它在 initiate 状态收到响应后直接完成。

7. SSDO 状态集合

SSDO 的长期状态更少：

1
2
3
4
5
6
7
8
stopped
waiting
normal download segment
normal upload segment
block download sub-block
block download end
block upload sub-block
block upload end

download initiate、upload initiate、block download initiate 和 block upload initiate 只是 wait_state 内部直接调用的处理函数，并未实例化为独立长期状态。

1
2
3
4
5
6
7
8
9
10
11
flowchart TD
    A["waiting"] -->|"download initiate request"| B["parse and access OD"]
    B -->|"expedited complete"| A
    B -->|"segmented"| C["download segment"]
    C --> A
    A -->|"upload initiate request"| D["read OD and choose mode"]
    D -->|"expedited complete"| A
    D -->|"segmented"| E["upload segment"]
    E --> A
    A -->|"block request"| F["block sub-block states"]
    F --> A

8. 创建、启动、停止和销毁

8.1 CSDO 创建

co_csdo_create(net, dev, num) 最终执行：

1
2
3
4
5
6
7
validate num
find 0x1280 + num - 1 when dev is non-NULL
initialize default SDO parameters
create CAN receiver
create timeout timer
initialize state and buffers
start service

当 dev == NULL 时，num 不再表示 SDO 编号，而是 Node-ID，范围为 1..127。CSDO 直接使用默认请求/响应 COB-ID，因此主站应用无需先构造 0x1280 参数对象。

当 dev != NULL 时，num 表示 1..128 的 Client-SDO 编号，对应参数对象必须存在。

8.2 SSDO 创建

co_ssdo_create(net, dev, num) 要求本地 co_dev_t 必须存在。对于第一个 SSDO：

  • 0x1200 参数对象可以不存在；
  • 服务使用本地 Node-ID 推导默认 COB-ID。

对于第 2 到第 128 个 SSDO，对应 0x1200 + num - 1 参数对象必须存在。

8.3 start() 做了什么

CSDO：

1
2
3
4
copy 0x1280..0x12FF parameters
install parameter download indication
enter waiting state
register response COB-ID receiver

SSDO：

1
2
3
4
enter waiting state
copy 0x1200..0x127F parameters if object exists
install parameter download indication
register request COB-ID receiver

8.4 stop() 做了什么

两个服务都会：

  1. 用 CO_SDO_AC_NO_SDO 中止当前传输；
  2. 停止 timer；
  3. 注销 CAN receiver；
  4. 移除参数对象的 download indication；
  5. 进入 stopped 状态。

CSDO 停止时，进行中请求的 confirmation callback 会收到 abort code；SSDO 停止时会清理协议状态，但没有服务级用户 completion callback。

9. can_net_t 是协议栈与平台之间的边界

CSDO/SSDO 都只依赖三个 can_net_t 能力：

1
2
3
can_recv_start / can_recv_stop
can_timer_timeout / can_timer_stop
can_net_send

完整运行链路是：

1
2
3
4
5
6
7
8
9
10
flowchart LR
    A["SocketCAN or MCU CAN driver"] --> B["application adapter"]
    B --> C["can_net_recv"]
    C --> D["CSDO or SSDO receiver callback"]
    D --> E["state transition"]
    E --> F["can_net_send"]
    F --> B
    G["system or RTOS time"] --> H["can_net_set_time"]
    H --> I["SDO timer callback"]
    I --> E

因此创建 CSDO/SSDO 并不代表总线已经工作。应用必须：

  • 把收到的 CAN 帧喂给 can_net_recv()；
  • 把协议栈产生的发送帧写到实际 CAN 驱动；
  • 持续调用 can_net_set_time() 推进 timer。

如果只接入 CAN 收发但不推进时间，SDO timeout 永远不会触发。

10. 本地对象访问 API 与远程 CSDO 不同

csdo.h 同时提供：

1
2
co_dev_dn_req / co_dev_dn_val_req / co_dev_dn_dcf_req
co_dev_up_req

这些函数名称位于 CSDO 头文件中，但它们不会发送 CAN 帧，也不会进入 CSDO 状态机。

本地下载流程：

1
2
3
4
find object and sub-object
construct complete co_sdo_req
co_sub_dn_ind
invoke confirmation with sdo == NULL

本地上传流程：

1
2
3
4
find object and sub-object
co_sub_up_ind
collect all request segments into membuf
invoke confirmation with sdo == NULL

重要区别：

维度 co_dev_*_req() co_csdo_*_req()
目标 本地对象字典 远端对象字典
CAN 报文 无 有
完成方式 当前调用内同步完成 由后续 CAN/time 事件异步完成
callback 中 sdo NULL 当前 CSDO 指针
timeout 无 可配置

应用不能根据函数名中的 req 就假定它一定异步。

11. CSDO 提交请求前的统一检查

正常和块传输都先通过内部请求初始化函数：

1
2
3
4
5
6
service must be valid
service must be idle
save index and sub-index
reset abort/toggle/block/CRC state
bind download source or upload destination buffer
save confirmation callback

若连接无效或已有请求正在进行，函数返回 -1 并设置 ERRNUM_INVAL，不会排队等待。

因此一个 co_csdo_t 同时只能处理一个请求。并行访问多个节点或多条 SDO 通道时，应创建多个 CSDO service，或在上层实现请求队列。

12. 快速下载：Client 写入 1 到 4 字节

co_csdo_dn_req() 根据长度选择协议：

1
2
1..4 bytes    expedited download
0 or >4       normal segmented download

快速下载流程：

1
2
3
4
5
6
7
flowchart LR
    A["co_csdo_dn_req"] --> B["build initiate download request"]
    B --> C["embed 1 to 4 data bytes"]
    C --> D["send request"]
    D --> E["wait for initiate response"]
    E --> F["verify command, index and sub-index"]
    F --> G["completion callback"]

典型 4 字节下载命令字为 0x23：

1
2
3
4
byte 0      command specifier
byte 1..2   index, little-endian
byte 3      sub-index
byte 4..7   value, little-endian

SSDO 收到快速下载后：

  1. 解析 index/sub-index 和数据长度；
  2. 将 req.buf 直接指向当前 CAN frame 的数据区；
  3. 调用 co_sub_dn_ind()；
  4. 成功则发送 download initiate response；
  5. 失败则发送 SDO abort。

req.buf 只在同步 indication 调用期间有效，应用 callback 不能保存该指针供以后使用。

13. 0 字节值为什么走分段下载

CSDO 的快速路径条件是：

1
size != 0 and size <= 4

因此 0 字节对象不会使用 expedited transfer。分段状态会专门发送一个空的最后 segment，并借助 toggle 状态确认它确实已经发送。

这不是普通应用的常见对象类型，但对 DOMAIN、空文件或自定义对象测试很有价值。

14. 普通分段下载状态机

14.1 CSDO 侧

1
2
3
4
5
6
7
8
9
10
11
12
13
send download initiate request with total size
    ↓
wait for initiate response
    ↓
send at most 7 bytes in each segment
    ↓
wait for one response after every segment
    ↓
toggle bit alternates
    ↓
last segment acknowledged
    ↓
completion callback

每次进入 download segment 状态，CSDO 从 dn_buf 计算剩余字节数，最多发送 7 字节，并在等待响应前重新启动 timeout。

14.2 toggle 检查

发送 segment 时：

1
2
command contains current toggle
then local toggle flips

收到 server response 时，源码检查响应 toggle 是否已经变化。若不符合预期，发送 CO_SDO_AC_TOGGLE abort。

14.3 SSDO 侧

SSDO 在 initiate 阶段先调用一次 download indication，使对象回调有机会仅根据：

1
2
3
req.size
req.offset = 0
req.nbyte = 0

预先拒绝非法长度或当前状态下不允许的写入。

随后每收到一个 segment：

1
2
3
4
5
6
7
verify command
verify toggle
extract 0..7 bytes
update req.offset, req.nbyte and req.buf
verify declared total length
co_sub_dn_ind
send segment response

这说明 custom download indication 必须支持“首次只通知总长度，后续再逐段提交数据”的调用模式。

15. 快速上传：Server 返回 1 到 4 字节

CSDO 发送 upload initiate request，SSDO 定位对象并调用 co_sub_up_ind()。

若 req.size 为 1..4：

1
2
3
4
5
6
7
8
9
SSDO gathers the complete value
    ↓
embeds it in upload initiate response
    ↓
CSDO validates index/sub-index
    ↓
copies bytes into upload buffer
    ↓
completion callback

CSDO 的 upload confirmation 获得：

1
2
const void *ptr;
size_t n;

该指针通常指向 CSDO 内部 membuf，其内容可能在下一次上传或对象销毁时失效。需要长期保存时，callback 内必须复制。

16. 普通分段上传状态机

16.1 SSDO 侧数据生产

SSDO 的 co_ssdo_up_buf() 不要求对象 indication 一次返回完整值。它可以反复：

1
2
3
4
5
6
7
consume current req.buf
    ↓
if current request segment exhausted and not last
    ↓
call co_sub_up_ind again
    ↓
continue filling protocol buffer

因此应用可通过多次 upload indication 流式提供较大 DOMAIN 数据。

16.2 CSDO 侧数据聚合

CSDO 在 initiate response 中读取声明的总长度，预留上传缓冲区，然后逐段请求：

1
2
3
4
5
6
send upload segment request
receive up to 7 bytes
verify toggle
append to membuf
if last, verify final length
otherwise request next segment

源码对收到的数据执行上限和最终长度检查：

  • 超过声明长度：CO_SDO_AC_TYPE_LEN_HI；
  • last segment 到达但总长度不足：CO_SDO_AC_TYPE_LEN_LO。

工程上应保证 Server-SDO 在普通分段上传中提供准确 size indication。当前 CSDO 实现使用该长度完成缓冲预留和边界判断。

17. Client-SDO block download

块下载用于 Client 向 Server 发送大数据。

17.1 初始化

CSDO 发送：

1
2
3
4
block download initiate
index/sub-index
total size
CRC capability

SSDO：

  1. 解析对象地址和总长度；
  2. 选择 block size；
  3. 让 download indication 预检大小；
  4. 返回 block size 和 CRC 支持情况。

17.2 子块发送

CSDO 在一个 block 内连续发送多个 segment，不等待每帧响应：

1
2
3
4
seqno 1
seqno 2
...
seqno blksize

每个 segment 最多 7 字节，第 7 位标记最后 segment，低 7 位为 sequence number。

17.3 Go-Back-N 式恢复

SSDO 只接收连续 sequence：

1
seqno == ackseq + 1

乱序或丢失后的 segment 不会写入对象数据。block 结束时，SSDO 返回最后连续接收成功的 ackseq。

若：

1
ackseq < blksize

CSDO 将 dn_buf.cur 回退到缺失位置，并从下一轮 block 重发未确认部分。

17.4 结束与 CRC

最后一个 block 完成后：

  1. Client 发送 end request，携带末段有效字节数和可选 CRC；
  2. Server 检查总长度；
  3. Server 检查最后 segment 有效字节数；
  4. Server 校验 CRC；
  5. Server 将最后数据提交 indication；
  6. Server 返回 end response。
1
2
3
4
5
6
7
8
flowchart TD
    A["block initiate"] --> B["server returns blksize"]
    B --> C["client sends sequential segments"]
    C --> D["server returns ackseq and next blksize"]
    D --> E{"all data acknowledged"}
    E -->|"no"| C
    E -->|"yes"| F["end request with size and optional CRC"]
    F --> G["server validates and responds"]

18. Client-SDO block upload

块上传用于 Client 从 Server 读取大数据。

18.1 CSDO 初始参数

co_csdo_blk_up_req() 初始化：

1
2
pst       protocol switch threshold
blksize   127 by default

Client 把最大可接收 block size 发给 Server。

18.2 block size 兼容退让

若 Server 用 CO_SDO_AC_BLK_SIZE 拒绝 block size，CSDO 不立即失败，而是把大小减半后重试：

1
127 → 64 → 32 → 16 → ... → 1

源码特别保证第一次从 127 变为 64。

18.3 Server-induced protocol switch

若 CSDO 请求 block upload，但收到普通 upload initiate response，它会直接转入普通上传处理。这是 Server 主动降级到 expedited/segmented upload 的协议切换。

18.4 子块接收和确认

CSDO 只复制连续 sequence segment：

1
seqno == ackseq + 1

达到 block size 或遇到 last segment 时，Client 返回 ackseq。Server 根据确认：

  • flush 已确认的 segment；
  • 保留未确认数据；
  • 使用新的 blksize 生成下一 block。

18.5 结束校验

CSDO 在 block upload end response 中检查：

1
2
3
total length
last segment byte count
optional CRC

成功后发送 end confirmation，并触发 upload completion callback。

19. Protocol Switch Threshold 的实际作用

PST 只用于 block upload。

Client 提供非零 pst 后，如果 Server 发现对象长度：

1
req.size <= pst

SSDO 可以切换为普通 SDO upload：

  • size <= 4：expedited upload；
  • size > 4：segmented upload。

PST 的目的不是改变对象数据，而是避免小对象承担 block 协议额外开销。

20. timeout 的真实计时边界

CSDO/SSDO 的 timeout 都不是后台线程定时器。它依赖 can_net_t 时间推进。

20.1 CSDO

CSDO 在发送需要响应的请求后启动或重启 timer：

1
2
3
4
5
initiate request
segment request
block initiate
block acknowledgment wait
block end wait

超时后进入当前状态的 on_time()，通常：

1
2
3
send abort with CO_SDO_AC_TIMEOUT
complete local request with timeout
return to waiting

20.2 SSDO

SSDO 在已经建立传输、等待 Client 下一步请求时启动 timer。空闲 waiting 状态不使用传输 timeout。

例如：

  • download initiate response 后等待第一个 segment；
  • upload segment response 后等待下一个 request；
  • block response 后等待下一 block 或 end request。

20.3 每个 CSDO/SSDO 一个 timer

单个服务对象只有一个协议 timer，与“一个服务对象同时只允许一个传输”的设计一致。

21. abort 是协议错误，也是统一完成路径

SDO abort frame 的布局为：

1
2
3
4
byte 0      0x80
byte 1..2   index
byte 3      sub-index
byte 4..7   abort code, little-endian

21.1 CSDO 的两类 abort

1
2
3
4
5
6
7
8
abort indication
    remote Server sent abort
    or local transfer completed with success/failure

abort response
    local Client detects protocol error
    sends abort frame
    then enters abort indication path

co_csdo_abort_ind() 保存最终 ac 并进入瞬态 abort state。成功完成也使用 ac == 0 经过同一完成路径。

21.2 SSDO 的两类 abort

1
2
3
4
5
6
7
8
co_ssdo_abort_res
    log error
    send abort frame
    clear state

co_ssdo_abort_ind
    peer aborted or transfer completed
    clear state without sending another abort

成功完成同样通过 co_ssdo_abort_ind() 清理 index、toggle、block、CRC、request 和 buffer，然后回到 waiting。

21.3 常见 abort 来源

Abort code 典型触发点
CO_SDO_AC_NO_CS command specifier、帧长度或 subcommand 非法
CO_SDO_AC_TOGGLE 分段 toggle 不符合预期
CO_SDO_AC_TIMEOUT 等待下一请求或响应超时
CO_SDO_AC_TYPE_LEN_HI 收到数据超过声明长度
CO_SDO_AC_TYPE_LEN_LO last 到达但数据不足
CO_SDO_AC_BLK_SIZE block size 非法或不支持
CO_SDO_AC_BLK_SEQ block sequence number 非法
CO_SDO_AC_BLK_CRC block CRC 不匹配
CO_SDO_AC_NO_OBJ index 不存在
CO_SDO_AC_NO_SUB sub-index 不存在

22. 完成 callback 与进度 indication

22.1 下载确认

1
2
3
4
5
6
co_csdo_dn_con_t(
    co_csdo_t *sdo,
    co_unsigned16_t idx,
    co_unsigned8_t subidx,
    co_unsigned32_t ac,
    void *data);

ac == 0 表示成功。远程请求时 sdo 为当前服务对象，本地 co_dev_dn_req() 时为 NULL。

22.2 上传确认

上传 callback 额外获得结果缓冲区：

1
2
const void *ptr;
size_t n;

失败时源码传递：

1
2
ptr = NULL
n = 0

22.3 进度 indication

co_csdo_ind_t 提供：

1
2
total size
completed bytes

其触发规则：

  • expedited transfer 不产生进度通知；
  • 确定总长度后通知一次；
  • 之后按 block 边界或最多 127 个 segment 的区间通知；
  • 最后一次 progress 在 completion callback 前发生。

进度 callback 应保持轻量，不应阻塞 CAN event loop。

23. completion callback 的重入边界

CSDO 的 callback 在 abort transient state 离开时执行，此时状态已经切换到 waiting。因此下面的模式是可行的：

1
2
3
4
5
6
7
8
9
static void on_upload(...)
{
    if (ac == 0) {
        // copy result
    }

    // The CSDO is idle here; submit the next request if needed.
    co_csdo_up_req(sdo, next_idx, next_subidx, on_upload, data);
}

但需要避免：

  • 在 callback 内销毁仍被外层调用栈使用的 can_net_t；
  • 多线程同时对同一 CSDO 调用 request/stop/destroy；
  • 未复制上传数据就提交下一次可能复用内部 membuf 的请求。

24. 参数对象动态更新

CSDO 给 0x1280..0x12FF 安装 co_1280_dn_ind()；SSDO 给 0x1200..0x127F 安装 co_1200_dn_ind()。

更新流程：

1
2
3
4
5
6
7
8
9
10
11
SDO or local write to parameter object
    ↓
co_sdo_req_dn_val
    ↓
validate COB-ID or Node-ID
    ↓
store value
    ↓
abort current transfer with NO_SDO
    ↓
re-register or stop CAN receiver

24.1 COB-ID 修改限制

源码拒绝：

1
2
3
old COB-ID valid
and new COB-ID valid
and CAN-ID changes

正确顺序是：

1
2
3
set invalid bit
change CAN-ID or frame format
clear invalid bit

24.2 扩展帧检查

若 COB-ID 中出现 11-bit 之外的 CAN-ID 位，却没有设置 frame bit，参数写入返回 CO_SDO_AC_PARAM_VAL。

24.3 更新会打断传输

co_csdo_update() 和 co_ssdo_update() 都先中止进行中的传输。应用不应在参数写成功后假定旧请求还能继续。

25. CSDO 下载缓冲区所有权

co_csdo_dn_req() 不复制用户提供的原始下载数据。内部 dn_buf 直接引用：

1
2
const void *ptr;
size_t n;

因此直到 confirmation callback 发生前，应用必须保证：

  • 缓冲区仍存在；
  • 内容不被修改；
  • DMA、其他线程或栈退出不会使地址失效。

错误示例：

1
2
3
4
5
6
7
void send_config(co_csdo_t *sdo)
{
    uint8_t tmp[32];
    build_config(tmp);
    co_csdo_dn_req(sdo, 0x2000, 0, tmp, sizeof(tmp), done, NULL);
    // Function returns; tmp is no longer valid while transfer is still running.
}

安全做法是使用静态、堆、对象成员或请求上下文持有的缓冲区，并在 callback 后释放。

co_csdo_dn_val_req() 会先把类型值序列化到 CSDO 内部 buf，因此不直接持有调用者标量地址；但同一 CSDO 仍不能并行提交其他请求。

26. SSDO request buffer 生命周期

SSDO 的 req.buf 可能指向：

1
2
3
incoming CAN frame data
SSDO temporary membuf
a buffer returned by an upload indication

custom indication 只能在当前同步调用内读取该指针。若要交给工作线程处理，必须先复制。

对于异步硬件写入，推荐：

1
2
3
4
5
indication validates and copies bytes
    ↓
returns success quickly
    ↓
application task processes copied command

但这意味着 SDO 成功响应只表示“数据已被应用接收”，不一定表示外设操作已经完成。若业务要求远程确认硬件结果，应在 indication 内完成必要操作或设计额外状态对象。

27. 无动态内存配置

27.1 CSDO

当 LELY_NO_MALLOC 启用时，默认：

1
CO_CSDO_MEMBUF_SIZE = 8 bytes

足以序列化基本数据类型，但不足以自动保存较大的 typed value 或 upload result。应用需要评估并调整宏或避免大对象。

27.2 SSDO

当禁用动态内存时：

1
2
block disabled     default 7 bytes
block enabled      CO_SDO_MAX_SEQNO * 7 bytes

最大 sequence number 为 127 时，默认 block buffer 为：

1
127 * 7 = 889 bytes

这对小型 MCU 已经不是可忽略的内存。若减小 CO_SSDO_MEMBUF_SIZE，CO_SSDO_MAX_SEQNO 也会相应受限，客户端必须接受更小 block size。

28. 条件编译边界

宏或配置项 影响
LELY_NO_CO_CSDO 移除 Client-SDO 支持，同时影响依赖 CSDO 的 master 功能
LELY_NO_CO_SSDO_BLK 移除 Server-SDO block transfer
LELY_NO_MALLOC 使用固定 membuf，限制可处理对象和 block 大小
LELY_NO_CANFD 决定是否编译 CAN FD 帧过滤分支
LELY_NO_STDIO 移除部分 trace 字符串格式化
LELY_NO_ERRNO 降低系统错误到 errno 的细分能力

CSDO/SSDO 均忽略 RTR 帧和 CAN FD format 帧，本文分析的是 CiA 301 经典 CAN SDO。

29. 线程安全和串行化要求

源码未在 CSDO/SSDO 内部提供 mutex。推荐所有下列操作由同一 CAN event loop 线程执行：

1
2
3
4
5
6
7
can_net_recv
can_net_set_time
co_csdo_*_req
co_csdo_abort_req
co_csdo_start/stop/destroy
co_ssdo_start/stop/destroy
SDO parameter object reconfiguration

如果业务线程需要发起 SDO，应向 event loop 投递命令，而不是直接并发调用同一 service。

主要竞态风险：

  • request 提交与 response callback 同时修改 state；
  • parameter update 中止传输时，另一线程仍使用 buffer；
  • stop/destroy 与 receiver/timer callback 并发；
  • completion callback 释放上层上下文，而其他线程仍访问。

30. CSDO 完整下载流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
flowchart TD
    A["application calls co_csdo_dn_req"] --> B{"valid and idle"}
    B -->|"no"| X["return ERRNUM_INVAL"]
    B -->|"yes"| C["bind source buffer and save callback"]
    C --> D{"size from 1 to 4"}
    D -->|"yes"| E["send expedited initiate request"]
    D -->|"no"| F["send normal initiate request with size"]
    E --> G["wait response with timeout"]
    F --> G
    G --> H{"response valid"}
    H -->|"no"| I["send or accept abort"]
    H -->|"yes and expedited"| J["complete"]
    H -->|"yes and segmented"| K["send segments with toggle"]
    K --> L{"last segment acknowledged"}
    L -->|"no"| K
    L -->|"yes"| J
    I --> M["enter abort state"]
    J --> M
    M --> N["return to waiting and invoke callback"]

31. SSDO 完整请求处理流程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
flowchart TD
    A["request frame received"] --> B["wait state decodes command specifier"]
    B --> C{"request type"}
    C -->|"download"| D["parse index, sub-index and size"]
    D --> E["co_sub_dn_ind"]
    C -->|"upload"| F["parse index and sub-index"]
    F --> G["co_sub_up_ind"]
    C -->|"block download"| H["negotiate block and receive sequence"]
    C -->|"block upload"| I["negotiate block and produce sequence"]
    E --> J{"result"}
    G --> J
    H --> J
    I --> J
    J -->|"error"| K["send SDO abort"]
    J -->|"complete"| L["send success response"]
    J -->|"more data"| M["enter segment or block state"]
    K --> N["clear transfer and return waiting"]
    L --> N
    M --> A

38. 完整机制总图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
flowchart TD
    A["application submits CSDO request"] --> B["CSDO validates idle and connection"]
    B --> C["CSDO sends request through can_net_send"]
    C --> D["CAN bus"]
    D --> E["SSDO receiver callback"]
    E --> F["SSDO state machine parses command"]
    F --> G["co_sdo_req"]
    G --> H["co_sub_dn_ind or co_sub_up_ind"]
    H --> I["object dictionary and application"]
    I --> J["SSDO response or abort"]
    J --> D
    D --> K["CSDO receiver callback"]
    K --> L["CSDO validates response and advances state"]
    L --> M{"transfer complete"}
    M -->|"no"| C
    M -->|"yes"| N["CSDO enters waiting"]
    N --> O["completion callback"]
    P["application updates can_net time"] --> Q["CSDO and SSDO timers"]
    Q --> L
    Q --> F

39. 最终心智模型

可以将 CSDO/SSDO 压缩为五层：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
第 1 层：平台适配
    CAN driver, can_net_recv, can_net_send, can_net_set_time

第 2 层：连接对象
    0x1200..0x127F and 0x1280..0x12FF

第 3 层：协议状态机
    initiate, segment, block, timeout, abort, toggle, CRC

第 4 层：请求描述
    co_sdo_req and membuf

第 5 层：对象语义
    co_sub_dn_ind, co_sub_up_ind and application callbacks

最简洁的结论是：

co_csdo_t 是“主动请求、等待响应和通知应用”的客户端状态机；co_ssdo_t 是“接收请求、访问本地对象字典和生成响应”的服务器状态机。两者通过 can_net_t 获得 CAN 与时间事件，通过 co_sdo_req 交换对象值，通过统一 abort code 表达所有协议、长度、权限和应用错误。理解 receiver、timer、state、buffer 和 indication 五个边界后，快速、分段和块 SDO 都只是同一事件状态机上的不同传输路径。

参考源码与资料

核心源码

关联源码

Lely 官方网页

协议参考

  • CiA 301 V4.2.0：7.2.4 SDO 服务与协议；7.5.2.33 Server-SDO 参数；7.5.2.34 Client-SDO 参数。
  • CiA 302-3 V4.1.0：对象 0x1F22 concise DCF。

前置学习笔记

  • Lely_CANopen_co_obj_co_sub_对象字典节点_机制原理与运行流程.md
  • Lely_CANopen_co_dev_DCF_EDS解析_对象字典设备描述_机制原理与运行流程.md
  • Lely_CANopen_co_sdo_req_PDO映射编解码_对象字典访问桥接机制.md
  • Lely_CANopen_RPDO_TPDO_运行期收发_SYNC_事件与定时器_机制原理与运行流程.md
