ROS教程09：从 CallbackQueue 追到 Spinner——Callback 执行、阻塞与 roscpp 线程模型

摘要：沿 CallbackQueue 与 Spinner 源码主线，结合真实阻塞、并发与自定义队列日志，解释 callback 的执行线程、串行边界、适用场景与驱动线程模型。

在这里插入图片描述

@[toc]
第 08 章已经把一条 TCPROS 消息追到 Subscriber 侧：网络线程完成收包和组帧以后，消息进入 Subscription::handleMessage()，随后由 SubscriptionQueue 和 CallbackQueue 接管。到那里为止，还没有回答一个对驱动开发非常关键的问题：

消息已经到达当前进程以后，用户 callback 为什么是在现在执行、由哪个线程执行；一个 callback 阻塞以后，又会拖住谁？

第 09 章只围绕这个问题展开。主线从第 08 章的终点继续，不再重复 Master、XML-RPC、TCPROS Header、序列化和 Socket 收发。

本章使用新的实验 package：

1
2
3
4
5
6
7
8
9
10
ros_ws/src/ros1_comm_lab/
├── CMakeLists.txt
├── package.xml
├── README.md
├── launch/
│   ├── custom_queue_lab.launch
│   └── spinner_lab.launch
└── src/
    ├── custom_queue_lab.cpp
    └── spinner_lab.cpp

ros1_hello 继续作为最小 roscpp 入口；ros1_comm_lab 专门承载 queue、spinner、Service 和 Action 等通信机制实验。

本章用五组运行现象回答“到底哪里串行、哪里并发”：

实验 要确认的行为
spin + slow/fast 单线程 Spinner 下，一个慢 callback 是否拖住其它 Subscription
multi(2) + slow/fast 两个不同 Subscription 是否可以由不同 worker 同时推进
multi(4) + allow=false 多 worker 下，同一 Subscription 是否仍默认串行
multi(4) + allow=true 同一 Subscription 是否会出现真实 callback 重叠
Custom CallbackQueue 一组 callback 阻塞时，另一调度域是否仍可继续执行

这五组实验不取代源码分析，而是用日志把源码中的线程与互斥关系变成可观察证据。

1. 从第 08 章继续：网络线程并不直接调用业务 callback

第 08 章已经确认，TCPROS 数据到达 Subscriber 后，主路径会进入：

1
2
3
4
5
TransportPublisherLink::onMessage()
    ↓
PublisherLink::handleMessage()
    ↓
Subscription::handleMessage()

Subscription::handleMessage() 中与本章直接相关的代码可以压缩成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
info->subscription_queue_->push(
    info->helper_,
    deserializer,
    info->has_tracked_object_,
    info->tracked_object_,
    nonconst_need_copy,
    receipt_time,
    &was_full);

if (!was_full)
{
    info->callback_queue_->addCallback(
        info->subscription_queue_,
        (uint64_t)info.get());
}

这里同时出现了两个名字非常接近、但职责完全不同的对象：

对象 当前职责
SubscriptionQueue 保存某个 subscription 尚未被业务 callback 消费的消息
CallbackQueue 保存待调度的 CallbackInterface 工作项；ready() 决定当前是否可执行

queue_size 首先约束的是 SubscriptionQueue 中的待处理消息数量。队列已满时，SubscriptionQueue::push() 会丢弃最旧消息，再压入新消息。

而 CallbackQueue 不是消息 payload 队列。它保存的是 CallbackInterface 工作项；对普通 Subscriber 来说，这个工作项就是对应的 SubscriptionQueue。

因此第 08 章末尾的链路可以继续写成：

1
2
3
4
5
6
7
8
9
TCPROS 完整消息
    ↓
Subscription::handleMessage()
    ↓
SubscriptionQueue::push()
    ↓
CallbackQueue::addCallback()
    ↓
等待某个 Spinner 线程取出工作

在这里插入图片描述

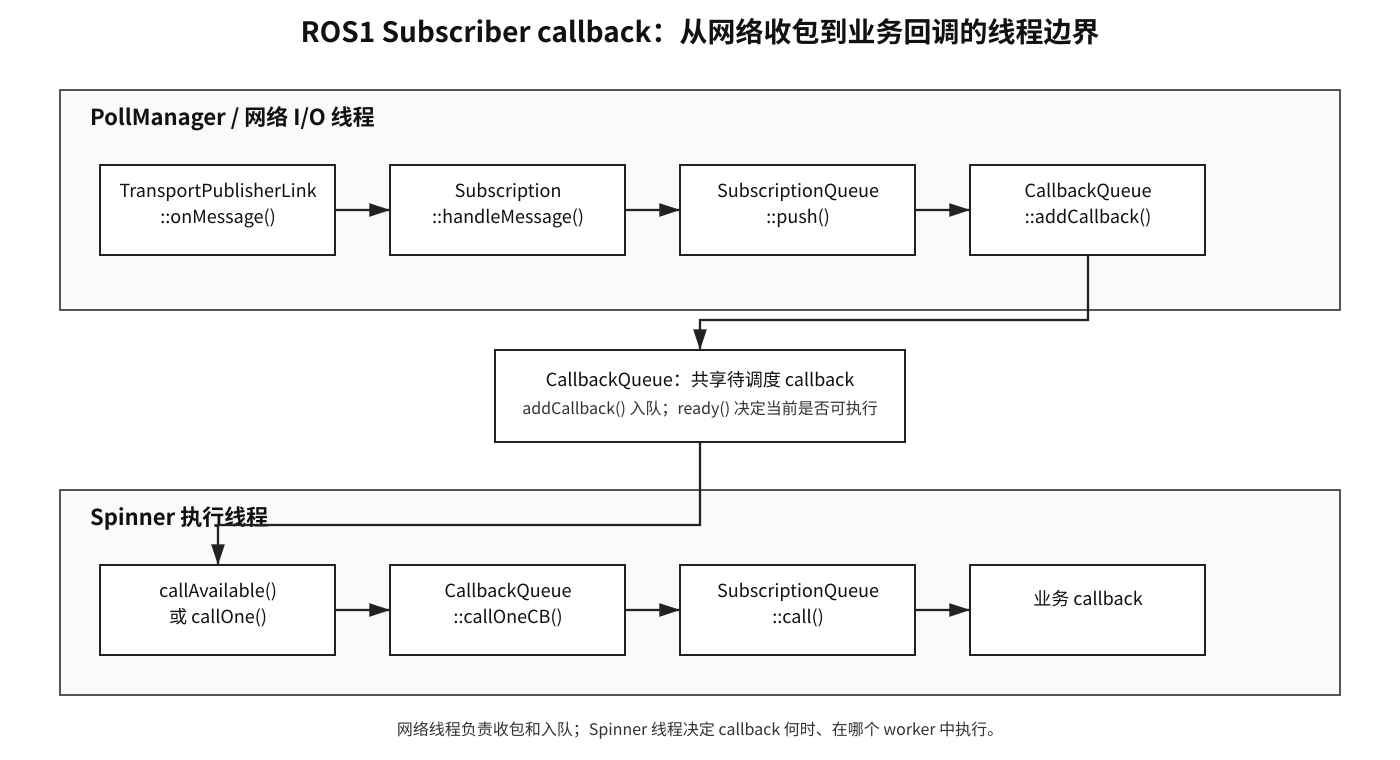

图中的边界非常重要：

1
2
3
4
5
6
7
8
PollManager / 网络 I/O 线程
    -> 收到完整 TCPROS message
    -> 把 callback 工作入队

Spinner 执行线程
    -> 从 CallbackQueue 取工作
    -> 反序列化消息
    -> 调用用户 callback

所以“rostopic echo 已经能看到数据”“Socket 已经收到数据”和“业务 callback 已经执行”是三个不同层次的事实。

本节小结： 网络 I/O 线程负责把 Subscriber 工作送入 callback 系统，真正的用户 callback 由后续 Spinner 执行；“消息已到达进程”和“callback 已执行”不是同一件事。

2. SubscriptionQueue::push()：Subscriber 的 queue_size 到底约束什么

源码：

1
ros_comm/clients/roscpp/src/libros/subscription_queue.cpp

构造函数保存：

1
2
3
4
5
6
7
8
9
SubscriptionQueue::SubscriptionQueue(
    const std::string& topic,
    int32_t queue_size,
    bool allow_concurrent_callbacks)
: topic_(topic)
, size_(queue_size)
, ...
, allow_concurrent_callbacks_(allow_concurrent_callbacks)
{}

当前实验中：

1
nh.subscribe("/comm_lab/fast", 100, ...);

或者 SubscribeOptions 中：

1
slow_options.queue_size = 100;

最终都会形成一个 SubscriptionQueue，其中：

1
size_ = 100

当消息到达：

1
2
3
4
5
6
7
8
9
if (fullNoLock())
{
    queue_.pop_front();
    --queue_size_;
    ...
}

queue_.push_back(i);
++queue_size_;

因此 Subscriber 侧的 queue_size=100 不是：

1
TCP receive buffer = 100 bytes

也不是：

1
CallbackQueue 最多 100 项

它首先表示：

这个 subscription 最多允许多少条已经到达、但还没有被用户 callback 消费的消息排队。

如果 callback 太慢，网络仍然可以继续收消息。SubscriptionQueue 最终可能到达上限，然后开始丢弃较老消息。

这也是为什么仅看到 TCPROS 连接稳定、网络无丢包，并不能证明业务 callback 没有丢 ROS message。

本节小结： Subscriber 的 queue_size 首先约束 SubscriptionQueue 中尚未被业务 callback 消费的消息数量；callback 太慢时，网络正常并不代表应用层不会丢旧消息。

3. CallbackQueue::addCallback()：消息已经排队，但还没有开始执行

源码：

1
ros_comm/clients/roscpp/src/libros/callback_queue.cpp

addCallback() 主干：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void CallbackQueue::addCallback(
    const CallbackInterfacePtr& callback,
    uint64_t removal_id)
{
    CallbackInfo info;
    info.callback = callback;
    info.removal_id = removal_id;

    ...

    {
        boost::mutex::scoped_lock lock(mutex_);

        if (!enabled_)
        {
            return;
        }

        callbacks_.push_back(info);
    }

    if (callback->ready())
    {
        condition_.notify_one();
    }
}

现在发生的是：

1
2
3
4
5
6
7
构造 CallbackInfo
    ↓
放进 callbacks_
    ↓
如果当前 callback ready
    ↓
condition_.notify_one()

notify_one() 只是唤醒可能正在等待工作的 Spinner 线程，并不会在调用 addCallback() 的网络线程中直接执行用户 callback。

这一步结束后，消息仍处于“等待调度”状态。

本节小结： CallbackQueue::addCallback() 只负责登记和唤醒等待线程，不在网络线程里直接调用业务 callback。

4. callAvailable() 与 callOne()：Spinner 消费 queue 的两种方式

CallbackQueue 对外最关键的两个消费入口是：

1
2
callAvailable(timeout)
callOne(timeout)

两者不是同义函数。

4.1 callAvailable()：一次转移当前 queue 中的一批 callback

主干逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
bool was_empty = tls->callbacks.empty();

tls->callbacks.insert(
    tls->callbacks.end(),
    callbacks_.begin(),
    callbacks_.end());

callbacks_.clear();

...

while (!tls->callbacks.empty())
{
    callOneCB(tls);
}

也就是说，callAvailable() 会把当前共享 callbacks_ 中已有的工作移动到当前线程自己的 TLS callback 列表，然后持续调用 callOneCB()。这里不会先把整批工作按 ready() 过滤；如果某项在实际 call() 时返回 TryAgain，它会被重新放回共享 queue。

这里的 TLS 是 thread-local storage。不同 Spinner worker 拥有各自的 TLS 状态。

因此：

callAvailable() 不是“只执行一条 callback”。

这一点对理解 ros::spinOnce() 非常重要。

4.2 callOne()：只取一个当前 ready 的 callback

callOne() 会扫描共享 callbacks_，找到一个：

1
info.callback->ready()

为 true 的工作项，取出以后执行一次 callOneCB()。

因此多 worker 场景下，多个线程可以分别从同一个共享 CallbackQueue 中各取一个 ready callback。

4.3 callOneCB()：真正进入 CallbackInterface::call()

无论前面来自 callAvailable() 还是 callOne()，最终都进入：

1
result = cb->call();

普通 Subscriber 的 cb 实际指向 SubscriptionQueue，所以继续进入：

1
SubscriptionQueue::call()

如果 call() 返回：

1
TryAgain

CallbackQueue 会把该工作项重新放回共享 callbacks_，等待后续再尝试。

这个 TryAgain 正是理解“同一个 subscription 默认不能同时执行多个 callback”的关键入口。

本节小结： callAvailable() 倾向于让当前线程处理一批工作，callOne() 一次选择一个 ready 工作；二者最终都通过 callOneCB() 进入 CallbackInterface::call()。

5. SubscriptionQueue::call()：反序列化和用户 callback 真正在 Spinner 线程发生

SubscriptionQueue::call() 一开始有一把：

1
boost::recursive_mutex callback_mutex_;

然后：

1
2
3
4
5
6
7
8
9
10
11
boost::recursive_mutex::scoped_try_lock lock(
    callback_mutex_, boost::defer_lock);

if (!allow_concurrent_callbacks_)
{
    lock.try_lock();
    if (!lock.owns_lock())
    {
        return CallbackInterface::TryAgain;
    }
}

默认：

1
allow_concurrent_callbacks_ = false

所以如果某个线程已经在执行这个 subscription 的 callback，另一个 worker 再尝试执行同一 SubscriptionQueue 时拿不到 callback_mutex_，就返回：

1
TryAgain

接下来函数从消息队列取一项：

1
2
3
i = queue_.front();
queue_.pop_front();
--queue_size_;

随后才执行：

1
VoidConstPtr msg = i.deserializer->deserialize();

反序列化成功后：

1
i.helper->call(params);

最终进入用户注册的：

1
2
slowCallback(...)
fastCallback(...)

因此当前 TCPROS Subscriber 的线程链可以准确写成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
PollManager thread
    -> 收 socket
    -> 组出 SerializedMessage
    -> Subscription::handleMessage()
    -> SubscriptionQueue::push()
    -> CallbackQueue::addCallback()

Spinner thread
    -> CallbackQueue::callAvailable()/callOne()
    -> CallbackQueue::callOneCB()
    -> SubscriptionQueue::call()
    -> MessageDeserializer::deserialize()
    -> SubscriptionCallbackHelper::call()
    -> 用户 callback

这里得到本章第一个核心结论：

roscpp 的 Topic 网络 I/O 执行面与用户 callback 执行面是分开的。网络线程负责把工作送进 callback 系统，Spinner 决定业务 callback 什么时候执行。

本节小结： SubscriptionQueue::call() 是消息出队、反序列化、同 Subscription 并发约束和最终用户 callback 汇合的位置，也是理解 allow_concurrent_callbacks 的关键。

6. 先把实验跑起来：ros1_comm_lab 已完成构建验证

后面的线程结论不只来自源码阅读，还要用可重复的运行现象验证。实验 package 仍然使用：

1
2
3
4
5
6
7
8
9
10
ros_ws/src/ros1_comm_lab/
├── CMakeLists.txt
├── package.xml
├── README.md
├── launch/
│   ├── custom_queue_lab.launch
│   └── spinner_lab.launch
└── src/
    ├── custom_queue_lab.cpp
    └── spinner_lab.cpp

在 ROS1 Noetic 环境中执行：

1
2
3
cd /workspace/ros_ws
catkin build ros1_comm_lab
source devel/setup.bash

实际构建日志已经确认该 package 可以正常编译。公开稿只保留与结论有关的行，用户名、主机名、PID、日志路径和 run id 均已移除：

1
2
3
4
5
Starting  >>> ros1_comm_lab
Finished  <<< ros1_comm_lab
[build] Summary: All 1 packages succeeded!
[build] Warnings: None.
[build] Failed:    None.

本次实测环境中，roslaunch 输出还确认：

1
2
/rosdistro: noetic
/rosversion: 1.17.4

spinner_lab 提供两个 Subscriber：

1
2
3
4
5
6
7
/comm_lab/slow
    -> slowCallback()
    -> 默认阻塞 2 s

/comm_lab/fast
    -> fastCallback()
    -> 立即打印日志

custom_queue_lab 另外提供：

1
2
3
/comm_lab/driver
    -> driverCallback()
    -> 默认阻塞 2 s

后续命令需要在对应 roslaunch 仍处于运行状态时执行。否则 rostopic 找不到 ROS Master，会直接报：

1
ERROR: Unable to communicate with master!

这个错误与 Spinner 本身无关，因此不把它作为并发机制的实验结果。

本节小结： ros1_comm_lab 已实际构建通过，后续结论可以同时使用 Noetic 源码和真实运行日志交叉验证，而不是只依赖“预期现象”。

7. ros::spin()：单线程不是“简单”，而是一种明确的串行执行模型

7.1 它到底怎么执行 callback

Noetic init.cpp：

1
2
3
4
5
void spin()
{
    SingleThreadedSpinner s;
    spin(s);
}

所以：

1
ros::spin();

本质是创建：

1
SingleThreadedSpinner

SingleThreadedSpinner::spin() 再循环调用：

1
queue->callAvailable(timeout);

默认 queue 是：

1
global CallbackQueue

因此最常见的执行模型可以画成：

1
2
3
4
5
6
7
8
9
10
11
12
13
main thread
    ↓
ros::spin()
    ↓
SingleThreadedSpinner
    ↓
global CallbackQueue
    ↓
callback A
    ↓
callback B
    ↓
callback C

这里只有一条业务 callback 执行线程。

7.2 怎样使用

典型 Node：

1
2
3
4
5
6
7
8
9
10
int main(int argc, char** argv)
{
    ros::init(argc, argv, "simple_node");
    ros::NodeHandle nh;

    ros::Subscriber sub = nh.subscribe("/topic", 10, callback);

    ros::spin();
    return 0;
}

调用 ros::spin() 后，当前线程会一直留在 Spinner 中，直到 ROS shutdown。

如果希望显式使用 Spinner 类，也可以写成：

1
2
ros::SingleThreadedSpinner spinner;
spinner.spin();

对默认 global CallbackQueue 来说，这与 ros::spin() 建立的是同一种单线程 callback 执行模型。普通 Node 直接使用 ros::spin() 更简洁；显式类名主要用于需要把 Spinner 模型写得更清楚、或进一步传入指定 CallbackQueue 的场景。

因此它适合：

  • callback 很短；
  • callback 之间天然适合串行；
  • Node 没有必须由 main thread 持续执行的其它工作；
  • 希望共享状态尽量少引入线程同步。

7.3 不同 Subscription 也是串行的

启动实验：

1
2
3
roslaunch ros1_comm_lab spinner_lab.launch \
    spinner_mode:=spin \
    slow_delay:=2.0

另外两个终端发送：

1
2
rostopic pub -r 0.2 \
    /comm_lab/slow std_msgs/UInt32 "data: 1"
1
2
rostopic pub -r 5 \
    /comm_lab/fast std_msgs/UInt32 "data: 1"

下面是实际日志的脱敏节选。绝对时间戳和原始 thread id 被去掉，线程统一记作 T-main：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
[fast] EVENT call=20 data=1 thread=T-main
[fast] EVENT call=21 data=1 thread=T-main

[slow] START call=1 data=1 thread=T-main
        ... 约 2 s ...
[slow] END   call=1 data=1 thread=T-main

[fast] EVENT call=22 data=1 thread=T-main
[fast] EVENT call=23 data=1 thread=T-main
[fast] EVENT call=24 data=1 thread=T-main
[fast] EVENT call=25 data=1 thread=T-main
[fast] EVENT call=26 data=1 thread=T-main
[fast] EVENT call=27 data=1 thread=T-main
[fast] EVENT call=28 data=1 thread=T-main
[fast] EVENT call=29 data=1 thread=T-main
[fast] EVENT call=30 data=1 thread=T-main
[fast] EVENT call=31 data=1 thread=T-main

这里最有价值的不是“日志停了 2 秒”，而是 slow END 后一批 fast callback 立即连续执行。

它说明：

1
2
3
4
5
6
7
8
9
10
11
/fast 消息仍然可以继续到达进程
        ↓
SubscriptionQueue / CallbackQueue 中出现等待工作
        ↓
唯一 Spinner 执行线程正在 slowCallback() 中 sleep
        ↓
fastCallback() 无法获得执行机会
        ↓
slowCallback() 返回
        ↓
积压的 fast callback 被继续消费

所以单线程 Spinner 下，一个耗时 callback 会影响同一个 CallbackQueue 中其它 Subscription 的 callback。

7.4 单线程 Spinner 的收益和代价

收益是执行关系简单：

1
同一时刻只有一个用户 callback 执行

许多共享状态可以依赖这个串行事实，而不必立刻引入 mutex。

代价也很明确：

1
2
3
一个 callback 阻塞
    ↓
该 Spinner 无法处理其它 callback

因此不要把数秒级阻塞 I/O、长时间图像处理或大计算直接塞进一个以 ros::spin() 为核心的 callback，除非这种阻塞就是期望的执行模型。

本节小结：

  • ros::spin() 本质是 SingleThreadedSpinner。
  • 默认消费 global CallbackQueue，并占用当前调用线程直到 shutdown。
  • 不同 Subscription 之间也是串行的。
  • 一个慢 callback 会推迟同 queue 上其它 callback。
  • 适合 callback 短、顺序清晰、希望降低共享状态同步复杂度的 Node。

8. ros::spinOnce()：把 callback 处理嵌入自己的主循环

Noetic 源码：

1
2
3
4
void spinOnce()
{
    g_global_queue->callAvailable(ros::WallDuration());
}

所以 spinOnce() 不是：

1
只执行一个 callback

而是：

1
2
3
4
5
当前线程
    ↓
处理 global CallbackQueue 当前这一批可处理工作
    ↓
返回调用者

8.1 常见用法

1
2
3
4
5
6
7
8
ros::Rate rate(100.0);

while (ros::ok())
{
    updateApplication();
    ros::spinOnce();
    rate.sleep();
}

这个模式的价值是：main thread 可以显式控制：

1
2
3
4
应用逻辑
    -> ROS callback
    -> sleep
    -> 下一轮

适合：

  • 程序本来就有固定周期主循环；
  • 希望 callback 处理点出现在确定的位置；
  • main loop 中其它工作耗时可控。

8.2 为什么主循环耗时会直接影响 callback 延迟

假设：

1
2
3
updateApplication() = 80 ms
spinOnce()           = 处理 callback
rate                  = 100 Hz

即使消息早已进入 CallbackQueue，也必须等主线程下一次执行到：

1
ros::spinOnce();

才有机会执行。

如果主循环中再放：

1
阻塞式串口 read 2 s

那么 ROS callback 也可能跟着等待接近 2 秒。

因此 spinOnce() 常见于“主动控制调度点”的程序，而不适合作为“把 callback 变成异步”的手段。

8.3 并发属性

单个 main thread 周期性调用 spinOnce() 时：

1
2
3
4
worker 数量：1（就是当前调用线程）
不同 Subscription：串行
同一 Subscription：串行
allow_concurrent_callbacks=true：仍没有额外 worker，因此仍不会形成真正并行

只有应用自己从多个线程并发调用 queue API 时，才会进入另一种并发模型；这不是普通 spinOnce() 主循环的推荐理解方式。

本节小结：

  • spinOnce() 调用的是 global CallbackQueue 的 callAvailable()，不是只处理一条 callback。
  • 它处理一轮后返回，适合需要自己控制 main loop 的程序。
  • callback 延迟同时受 callback 本身和主循环其它工作影响。
  • 单线程调用 spinOnce() 时，callback 仍然是串行执行。

9. MultiThreadedSpinner：多个 worker 提供的是“并发能力”

9.1 Noetic 实现不是另一套调度器

spinner.cpp：

1
2
3
4
5
6
7
void MultiThreadedSpinner::spin(CallbackQueue* queue)
{
    AsyncSpinner s(thread_count_, queue);
    s.start();

    ros::waitForShutdown();
}

所以：

1
2
3
4
5
6
7
MultiThreadedSpinner
    ↓
内部创建 AsyncSpinner
    ↓
启动 N 个 worker
    ↓
调用线程 waitForShutdown()

当 N > 1 时，AsyncSpinnerImpl::threadFunc() 使用：

1
queue->callOne(timeout);

多个 worker 可以分别从同一个 CallbackQueue 中取得 ready callback。

9.2 基本用法

1
2
ros::MultiThreadedSpinner spinner(2);
spinner.spin();

含义不是“所有 callback 自动并发”，而是：

当前 CallbackQueue 有两个 worker 可以执行工作。

9.3 不同 Subscription 可以并发

启动：

1
2
3
4
roslaunch ros1_comm_lab spinner_lab.launch \
    spinner_mode:=multi \
    spinner_threads:=2 \
    slow_delay:=2.0

继续发送：

1
2
rostopic pub -r 0.2 \
    /comm_lab/slow std_msgs/UInt32 "data: 1"
1
2
rostopic pub -r 5 \
    /comm_lab/fast std_msgs/UInt32 "data: 1"

实际日志脱敏后：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
[fast] EVENT call=19 data=1 thread=T-worker-A
[slow] START call=1 data=1 thread=T-worker-A

[fast] EVENT call=20 data=1 thread=T-worker-B
[fast] EVENT call=21 data=1 thread=T-worker-B
[fast] EVENT call=22 data=1 thread=T-worker-B
[fast] EVENT call=23 data=1 thread=T-worker-B
[fast] EVENT call=24 data=1 thread=T-worker-B
[fast] EVENT call=25 data=1 thread=T-worker-B
[fast] EVENT call=26 data=1 thread=T-worker-B
[fast] EVENT call=27 data=1 thread=T-worker-B
[fast] EVENT call=28 data=1 thread=T-worker-B
[fast] EVENT call=29 data=1 thread=T-worker-B

[slow] END   call=1 data=1 thread=T-worker-A

这次 /slow 阻塞时，/fast 没有停。

执行关系已经变成：

1
2
3
4
5
6
7
8
9
worker A
    -> slowCallback()
    -> 阻塞 2 s

worker B
    -> fastCallback()
    -> fastCallback()
    -> fastCallback()
    -> ...

因此可以确认：

不同 Subscription 的 callback 可以由不同 worker 同时执行。

这里要使用“可以并发”，而不是“必然并发”。是否真的同时运行，还取决于 callback 是否同时 ready、worker 是否空闲以及实际调度时机。

9.4 串行不代表固定线程亲和性

另一组只发送 /comm_lab/slow 的实测中出现：

1
2
3
4
5
6
[slow] START call=1 thread=T-worker-A
[slow] END   call=1 thread=T-worker-A
[slow] START call=2 thread=T-worker-A
[slow] END   call=2 thread=T-worker-A
[slow] START call=3 thread=T-worker-B
[slow] END   call=3 thread=T-worker-B

这里 callback 仍然没有重叠，但后续调用可以换到另一个 worker。

所以默认串行保证的是：

1
同一个 Subscription 同一时刻只执行一个 callback

不是：

1
这个 Subscription 永远绑定某个固定 OS thread

如果业务代码使用 thread-local 状态或假设 callback 永远在线程 A 上执行，就会得到错误模型。

9.5 什么场景适合 MultiThreadedSpinner

适合：

  • Node 有多个相互独立的 Subscriber/Timer/Service callback；
  • 某些 callback 会偶尔耗时，但不希望拖住其它 callback；
  • main thread 本身只需要等待 ROS shutdown；
  • 共享状态已经有明确同步策略。

不应该仅为了“线程更多”直接切换：

  • callback 大量访问同一个非线程安全对象；
  • 逻辑依赖不同 callback 之间严格执行顺序；
  • 实际瓶颈是设备锁、单一硬件总线或单一状态机，增加 worker 也无法增加有效并发。

本节小结：

  • MultiThreadedSpinner(N) 给一个 CallbackQueue 提供 N 个 worker。
  • 不同 Subscription 的 callback 可以并发。
  • “可以并发”不等于“必然同时执行”。
  • 同一 Subscription 默认仍有额外串行约束，不能只看 worker 数。
  • 串行 callback 也不等于固定在线程上执行，worker 可以在不同调用之间发生变化。

10. allow_concurrent_callbacks：决定“同一个 Subscription”能不能重入

MultiThreadedSpinner 只解决一个问题：

1
CallbackQueue 有没有多个 worker？

而另一个问题是：

1
同一个 SubscriptionQueue 是否允许多个 worker 同时进入 callback？

这由：

1
SubscribeOptions::allow_concurrent_callbacks

决定。

10.1 默认值为什么是 false

SubscribeOptions 默认：

1
2
3
4
5
SubscribeOptions()
: queue_size(1)
, callback_queue(0)
, allow_concurrent_callbacks(false)
{}

这个值最终传给：

1
2
3
4
SubscriptionQueue(
    name_,
    queue_size,
    allow_concurrent_callbacks);

SubscriptionQueue::ready()：

1
2
3
4
5
6
7
8
if (allow_concurrent_callbacks_)
{
    return true;
}

boost::recursive_mutex::scoped_try_lock lock(
    callback_mutex_, boost::try_to_lock);
return lock.owns_lock();

SubscriptionQueue::call() 中也会再次保护：

1
2
3
4
5
6
7
8
if (!allow_concurrent_callbacks_)
{
    lock.try_lock();
    if (!lock.owns_lock())
    {
        return CallbackInterface::TryAgain;
    }
}

因此默认情况下，如果一个 worker 已经在执行这个 subscription 的 callback，另一个 worker 不能同时执行下一条消息。

10.2 四个 worker，默认仍然串行

只发送 slow topic：

1
2
rostopic pub -r 1 \
    /comm_lab/slow std_msgs/UInt32 "data: 1"

Node：

1
2
3
4
5
roslaunch ros1_comm_lab spinner_lab.launch \
    spinner_mode:=multi \
    spinner_threads:=4 \
    slow_delay:=2.0 \
    allow_concurrent_callbacks:=false

实际日志：

1
2
3
4
5
6
7
[slow] START call=1 thread=T-worker-A
[slow] END   call=1 thread=T-worker-A
[slow] START call=2 thread=T-worker-A
[slow] END   call=2 thread=T-worker-A
[slow] START call=3 thread=T-worker-A
[slow] END   call=3 thread=T-worker-A
[slow] START call=4 thread=T-worker-A

最重要的是时间关系：

1
2
3
4
5
6
START 1
END   1
START 2
END   2
START 3
END   3

始终没有出现：

1
START 2

跑到：

1
END 1

之前。

所以即使有 4 个 Spinner worker：

1
2
3
同一 Subscription
+
allow_concurrent_callbacks=false

仍然保持 callback 非重入。

10.3 打开 true 后，同一个 Subscription 真正并发

重新启动：

1
2
3
4
5
roslaunch ros1_comm_lab spinner_lab.launch \
    spinner_mode:=multi \
    spinner_threads:=4 \
    slow_delay:=2.0 \
    allow_concurrent_callbacks:=true

仍然以 1 Hz 发送 /comm_lab/slow。

实际日志：

1
2
3
4
5
6
7
8
9
10
[slow] START call=1 thread=T-worker-A
[slow] START call=2 thread=T-worker-B
[slow] START call=3 thread=T-worker-C
[slow] END   call=1 thread=T-worker-A

[slow] START call=4 thread=T-worker-D
[slow] END   call=2 thread=T-worker-B

[slow] START call=5 thread=T-worker-A
[slow] END   call=3 thread=T-worker-C

这次证据非常直接：

1
2
3
4
5
6
7
call=1 尚未 END
    ↓
call=2 已经 START

call=2 尚未 END
    ↓
call=3 已经 START

所以不是简单的“thread id 不一样”，而是执行时间发生了真实重叠。

10.4 true 只是允许并发，不负责制造线程

需要特别区分：

1
allow_concurrent_callbacks=true

只取消同一 SubscriptionQueue 的串行限制。

它不会自己创建 worker。

因此：

1
2
3
ros::spin()
+
allow_concurrent_callbacks=true

依然只有一个 callback 执行线程，实际仍然串行。

同一个 Subscription 真正形成并发，需要同时满足：

1
2
3
4
5
多个可用 Spinner worker
        +
allow_concurrent_callbacks=true
        +
同时存在多个 ready callback

10.5 什么场景适合打开

更适合：

  • 每条消息可以独立处理；
  • callback 本身无状态，或共享状态已经线程安全；
  • 单条处理较重，希望利用多个 CPU core；
  • 不依赖 callback 的完成顺序。

谨慎或保持 false：

  • 电机/执行器控制命令需要顺序处理；
  • 协议解析依赖前一帧状态；
  • callback 修改同一个状态机；
  • callback 访问非线程安全 SDK/设备句柄；
  • 后一条消息的业务含义依赖前一条已经处理完成。

还有一个容易忽略的后果：一旦允许同一 Subscription 并发，接收顺序不能再自动推导为完成顺序。例如：

1
2
msg1 callback 处理 200 ms
msg2 callback 处理 20 ms

可能出现：

1
2
3
4
msg1 START
msg2 START
msg2 END
msg1 END

所以 allow_concurrent_callbacks=true 不只是性能选项，它改变了业务代码能依赖的并发与完成顺序条件。

本节小结：

  • MultiThreadedSpinner 决定是否存在多个 worker；allow_concurrent_callbacks 决定同一 Subscription 是否允许重入。
  • 默认 false 时，即使有 4 个 worker，同一 Subscription 仍然串行。
  • 打开 true 后，只要同时有多个 ready callback 和多个 worker，就可能真正并发。
  • 开启后必须重新检查共享状态、执行顺序、对象生命周期和设备访问线程安全。

11. AsyncSpinner：关键区别是 start() 返回，main thread 被释放出来

AsyncSpinner 与 MultiThreadedSpinner 都可以提供多个 callback worker，但调用方式不同。

11.1 基本用法

1
2
3
4
5
6
ros::AsyncSpinner spinner(2);
spinner.start();

runApplicationLoop();

ros::waitForShutdown();

start() 创建 worker 后返回，因此当前线程可以继续执行其它工作。

而：

1
2
ros::MultiThreadedSpinner spinner(2);
spinner.spin();

内部启动 AsyncSpinner 后，调用线程会进入：

1
ros::waitForShutdown();

所以二者不是“一个同步，一个异步”这么简单，更准确的区别是：

1
2
3
4
5
6
7
MultiThreadedSpinner::spin()
    -> worker 执行 callback
    -> 调用线程等待 shutdown

AsyncSpinner::start()
    -> worker 执行 callback
    -> 调用线程立即返回，可以继续运行其它逻辑

11.2 worker 数量与 callAvailable()/callOne()

Noetic：

1
bool use_call_available = thread_count_ == 1;

因此：

1
2
3
4
5
6
7
AsyncSpinner(1)
    -> 一个 worker
    -> callAvailable()

AsyncSpinner(N > 1)
    -> N 个 worker
    -> callOne()

构造：

1
ros::AsyncSpinner spinner(0);

时，Noetic 会尝试使用 boost::thread::hardware_concurrency()；若仍得到 0，则退化为 1。教学实验中显式写出线程数更容易判断行为。

11.3 为什么“main thread 空出来”会扩大同步责任

假设：

1
2
3
4
5
6
AsyncSpinner worker
    -> callback 修改 shared_state

main thread
    -> runApplicationLoop()
    -> 也读取 shared_state

这时即使只有：

1
AsyncSpinner(1)

进程里也至少存在：

1
2
3
callback worker
+
main thread

两个可能同时访问共享状态的执行上下文。

所以 AsyncSpinner(1) 虽然 callback 彼此串行，不代表整个进程是单线程业务模型。

11.4 适用场景

适合：

  • main thread 还有自己的生命周期管理；
  • main thread 运行设备循环、状态机或其它非 callback 工作；
  • 希望 callback 处理与 main loop 解耦；
  • 使用 custom CallbackQueue，为某个 queue 单独启动 worker。

不应该误解为：

1
2
用了 AsyncSpinner
    -> 不再需要 mutex

恰恰相反，它通常意味着需要更明确地定义 main thread 与 callback worker 的共享数据边界。

本节小结：

  • AsyncSpinner::start() 启动 worker 后立即返回，main thread 可以继续做其它事情。
  • AsyncSpinner(1) 的 callback 仍然串行，但 main thread 与 worker 之间已经存在并发。
  • AsyncSpinner(N>1) 与 allow_concurrent_callbacks 的组合决定同一 Subscription 是否有并发机会。
  • 它适合需要把 ROS callback 和主程序循环解耦的 Node。

12. SpinnerMonitor：为什么不能靠“多调用几次 ros::spin()”制造并发

spinner.cpp 中的 SpinnerMonitor 会跟踪某个 CallbackQueue 当前由哪类 Spinner 消费。

单线程 Spinner 会记录当前 thread id；多线程 Spinner 则记录为多线程模式。

它要保护的是：

1
SingleThreadedSpinner 对 callback 顺序的基本假设

因此不能把：

1
2
线程 A -> ros::spin()
线程 B -> ros::spin()

当成一种正常的“手工 MultiThreadedSpinner”。

需要并行时应该明确选择：

1
2
3
MultiThreadedSpinner
AsyncSpinner
Custom CallbackQueue + 独立 Spinner

这样线程模型、queue 边界和共享状态责任才是显式的。

本节小结： SpinnerMonitor 不是执行 callback 的 worker，而是防止同一 CallbackQueue 被不兼容的 Spinner 模型同时消费；并发应该通过明确的 Spinner/Queue 设计建立，而不是叠加多个 ros::spin()。

13. Custom CallbackQueue：隔离的不是 Topic，而是 callback 调度域

多个 worker 仍然可以共同消费同一个 global CallbackQueue。

如果需要更明确的隔离，可以把不同 callback 放进不同 CallbackQueue。

13.1 NodeHandle 怎样选择 queue

实验代码：

1
2
3
4
5
6
ros::CallbackQueue driver_queue;

ros::NodeHandle global_nh;
ros::NodeHandle driver_nh;

driver_nh.setCallbackQueue(&driver_queue);

随后：

1
fast_subscriber_ = global_nh.subscribe(...);

使用 global CallbackQueue；

1
driver_subscriber_ = driver_nh.subscribe(...);

使用 driver_queue。

Noetic NodeHandle::subscribe()：

1
2
3
4
5
6
7
8
9
10
11
if (ops.callback_queue == 0)
{
    if (callback_queue_)
    {
        ops.callback_queue = callback_queue_;
    }
    else
    {
        ops.callback_queue = getGlobalCallbackQueue();
    }
}

因此一个进程里可以有多个独立 queue。

13.2 每个 queue 再决定自己的 Spinner

当前 custom_queue_lab：

1
2
3
4
ros::AsyncSpinner driver_spinner(1, &driver_queue);
driver_spinner.start();

ros::spin();

执行模型：

1
2
3
4
5
6
7
8
9
/comm_lab/fast
    -> global CallbackQueue
    -> ros::spin()
    -> T-main

/comm_lab/driver
    -> driver CallbackQueue
    -> AsyncSpinner(1)
    -> T-driver

这里不是“一个 queue 加两个线程”，而是：

1
2
3
两个独立 queue
+
两套独立消费线程

13.3 实测：driver 阻塞 2 秒，global callback 继续执行

启动：

1
2
roslaunch ros1_comm_lab custom_queue_lab.launch \
    driver_delay:=2.0

另两个终端：

1
2
rostopic pub -r 0.2 \
    /comm_lab/driver std_msgs/UInt32 "data: 1"
1
2
rostopic pub -r 5 \
    /comm_lab/fast std_msgs/UInt32 "data: 1"

实际日志脱敏后：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[global] EVENT call=8  thread=T-main
[driver] START call=1 thread=T-driver

[global] EVENT call=9  thread=T-main
[global] EVENT call=10 thread=T-main
[global] EVENT call=11 thread=T-main
[global] EVENT call=12 thread=T-main
[global] EVENT call=13 thread=T-main
[global] EVENT call=14 thread=T-main
[global] EVENT call=15 thread=T-main
[global] EVENT call=16 thread=T-main
[global] EVENT call=17 thread=T-main
[global] EVENT call=18 thread=T-main

[driver] END   call=1 thread=T-driver
[global] EVENT call=19 thread=T-main

driverCallback() 在 T-driver 中阻塞约 2 秒期间，T-main 上的 global callback 仍持续运行。

这证明 custom queue 建立的是独立调度域：

1
2
3
CallbackQueue A 阻塞
    ≠
CallbackQueue B 必须同时阻塞

前提是它们确实由不同的执行线程消费。

13.4 Custom Queue 适合解决什么问题

适合：

  • 一组 callback 有特殊延迟特性，希望和其它 callback 隔离；
  • 驱动控制 callback 希望固定单 worker 串行；
  • 普通状态/监控 callback 希望使用另一套 worker；
  • 一个组件需要明确掌握自己的 CallbackQueue 生命周期和线程数。

它不能自动解决：

1
2
3
4
queue A callback
queue B callback
    ↓
同时访问同一个 shared_state

两个 queue 只是隔离调度，不是隔离内存。

本节小结：

  • NodeHandle::setCallbackQueue() 可以把一组 callback 放进 custom CallbackQueue。
  • 不同 queue 可以分别配置自己的 Spinner 和 worker 数。
  • 实测中 driver queue 阻塞 2 秒时，global queue 仍持续处理 callback。
  • Custom CallbackQueue 解决的是调度隔离，不会自动解决跨 queue 的共享数据竞争。

14. 把“串行/并发”拆成四个层次，才不会混淆

到这里已经可以把几个容易混在一起的概念分开。

14.1 Spinner worker 数量

回答：

1
这个 CallbackQueue 有多少执行线程可以取工作？

例如：

1
2
3
4
ros::spin()                  -> 1
MultiThreadedSpinner(4)      -> 4
AsyncSpinner(1)              -> 1
AsyncSpinner(4)              -> 4

14.2 CallbackQueue

回答：

1
这些 callback 属于哪个调度域？

不同 custom queue 可以拥有不同的消费线程。

14.3 SubscriptionQueue

回答：

1
某一个 subscription 已经到达、尚未被业务 callback 消费的消息放在哪里？

它还负责维护这个 subscription 的默认非重入约束。

14.4 allow_concurrent_callbacks

回答：

1
同一个 Subscription 是否允许多个 callback 同时进入？

因此：

1
MultiThreadedSpinner = 有并发能力

不能直接推导为：

1
所有 callback = 全部并发

更准确的判断链是：

1
2
3
4
5
6
7
先看 callback 属于哪个 CallbackQueue
        ↓
再看该 queue 有几个 Spinner worker
        ↓
如果是同一个 Subscription，再看 allow_concurrent_callbacks
        ↓
最后才判断当前时刻是否真正可能并发

本节小结： Spinner、CallbackQueue、SubscriptionQueue 和 allow_concurrent_callbacks 分别控制不同层次；判断并发时必须逐层分析，不能只看“线程数”。

15. 对驱动 Node 更实用的线程模型：ROS callback 与设备 I/O 主动解耦

本章的目标不是提前实现完整 Driver Architecture，而是先建立执行域意识。

可以先把 Node 看成三类线程：

1
2
3
4
5
6
7
8
9
roscpp Poll/network thread
    -> TCPROS 网络 I/O
    -> 把 callback 工作送入 queue

ROS Spinner worker
    -> Subscriber/Timer/Service callback

Device I/O thread
    -> CAN / Serial / Ethernet 等设备阻塞读写

15.1 为什么不建议把长时间设备阻塞直接放进 callback

如果 callback 中：

1
serial.read(timeout = 2 s)

那么至少有一个 Spinner worker 会被占住 2 秒。

ros::spin() 下，这可能拖住整个 global CallbackQueue 的用户 callback。

MultiThreadedSpinner 下，别的 worker 仍可工作，但：

  • 该阻塞本身不会更快；
  • worker 是有限资源；
  • callback 与其它线程可能开始同时访问驱动状态；
  • 设备句柄如果本身只允许串行访问，增加 worker 没有意义。

15.2 更稳妥的基础方向

后续驱动章节可以沿这个边界实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
ROS callback
    -> 快速校验输入
    -> 转换为 Driver Core 命令
    -> 投递队列
    -> 尽快返回

Device I/O thread
    -> 串行访问设备
    -> blocking read/write
    -> timeout / reconnect
    -> 更新设备状态

ROS publish / callback
    -> 对外发布结果

这种设计把“ROS callback 调度”和“设备阻塞 I/O”分开。

15.3 哪些共享状态必须重新检查

从单线程 Spinner 切到多线程或 AsyncSpinner 后，应重新检查：

1
2
3
4
5
6
7
8
mutex
atomic
容器
状态机
对象销毁顺序
shutdown
设备句柄生命周期
回调与设备线程之间的命令队列

尤其不要在持有一个大锁时做长时间设备 I/O，否则表面上虽然用了多个 worker，业务仍会被同一把锁重新串行化，甚至产生死锁风险。

本节小结：

  • Spinner worker 和设备 I/O thread 是不同执行域。
  • 多线程 Spinner 只能增加 callback 执行机会，不能让阻塞设备操作自动变快。
  • 驱动 callback 更适合短执行并投递命令，设备线程负责真正阻塞 I/O。
  • 一旦引入多线程，就必须显式设计共享状态、锁和生命周期。

16. 推荐的 F12 / GDB 源码阅读顺序

本章源码主线仍然保持一条，不因为增加实验而扩成源码百科。

第一条主链：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Subscription::handleMessage()
    ↓
SubscriptionQueue::push()
    ↓
CallbackQueue::addCallback()
    ↓
ros::spin()
    ↓
SingleThreadedSpinner::spin()
    ↓
CallbackQueue::callAvailable()
    ↓
CallbackQueue::callOneCB()
    ↓
SubscriptionQueue::call()
    ↓
SubscriptionCallbackHelperT::call()
    ↓
业务 callback

多线程分支：

1
2
3
4
5
6
7
MultiThreadedSpinner::spin()
    ↓
AsyncSpinner::start()
    ↓
AsyncSpinnerImpl::threadFunc()
    ↓
CallbackQueue::callOne()

同一 Subscription 并发约束：

1
2
3
4
5
6
7
8
9
SubscribeOptions::allow_concurrent_callbacks
    ↓
Subscription::addCallback()
    ↓
SubscriptionQueue(... allow_concurrent_callbacks)
    ↓
SubscriptionQueue::ready()
    ↓
SubscriptionQueue::call()

推荐断点：

断点 要证明什么
Subscription::handleMessage 网络数据已经进入 subscription 层
CallbackQueue::addCallback 工作什么时候进入 CallbackQueue
SingleThreadedSpinner::spin ros::spin() 最终使用哪种 Spinner
AsyncSpinnerImpl::threadFunc 多 worker 的实际执行入口
CallbackQueue::callAvailable 单 worker 如何消费一批 callback
CallbackQueue::callOne 多 worker 如何一次取一个 ready callback
CallbackQueue::callOneCB CallbackInterface::call() 的统一调度点
SubscriptionQueue::call 消息出队、反序列化与 callback 并发锁在哪里发生
SpinnerLab::slowCallback 最终用户 callback 的线程和调用栈

GDB：

1
2
info threads
thread apply all bt

如果停在 slowCallback()，重点沿栈向上确认：

1
2
3
4
5
6
7
8
9
10
11
slowCallback()
    ↑
SubscriptionCallbackHelperT::call()
    ↑
SubscriptionQueue::call()
    ↑
CallbackQueue::callOneCB()
    ↑
callAvailable() / callOne()
    ↑
对应 Spinner

本节小结： 源码阅读始终围绕“callback 如何从入队走到真实执行线程”这条主线；GDB 的价值是把静态调用链与实际线程栈对应起来。

17. 用 rqt_console 看时序时，应该观察什么

如果 Docker GUI 已配置，可运行：

1
rqt_console

实验日志统一使用：

1
2
3
4
[slow]
[fast]
[global]
[driver]

可以过滤观察：

1
2
3
4
slow START/END 之间 fast 是否继续出现
不同 callback 的 thread id 是否变化
allow_concurrent_callbacks=true 后多个 slow START 是否发生时间重叠
driver START/END 之间 global 是否继续出现

rqt_graph 能看到 Node/Topic 连接关系，但看不到 CallbackQueue、SubscriptionQueue 或 Spinner worker，因此不能用它证明线程并发。

本节小结： rqt_console 适合看 callback 时序证据；rqt_graph 适合看 ROS Graph，不应把两者承担的证据类型混在一起。

18. CallbackQueue、Spinner 与 callback 并发模型统一对比

前面的源码和实测已经足够把常见方式放进同一套坐标系。

18.1 API 与线程行为对比

模式 默认 CallbackQueue callback worker 调用线程是否被持续占用 不同 Subscription 同一 Subscription 默认 allow_concurrent=true 后
ros::spin() global 1 是 串行 串行 仍串行
ros::spinOnce() global 当前调用线程 否，处理一轮后返回 串行 串行 仍串行
SingleThreadedSpinner global 或指定 queue 1 是 串行 串行 仍串行
MultiThreadedSpinner(N>1) global 或指定 queue N spin() 调用者等待 shutdown 可并发 串行 可并发
AsyncSpinner(1) global 或指定 queue 1 否，start() 返回 串行 串行 实际仍串行
AsyncSpinner(N>1) global 或指定 queue N 否，start() 返回 可并发 串行 可并发
Custom CallbackQueue 自定义 由该 queue 的 Spinner 决定 取决于所选 Spinner 可形成独立调度域 仍看该 Subscription 仍看 worker 数与配置

表中的“可并发”都表示具备并发条件，不表示每次一定同时运行。

18.2 选择时先问这几个问题

场景 更合适的起点 原因
callback 很短、Node 简单 ros::spin() 执行模型最容易推理
程序本身已有周期主循环 spinOnce() callback 处理点由主循环控制
多个独立 callback，某些会耗时 MultiThreadedSpinner 不同 callback 可由不同 worker 推进
main thread 还要运行其它逻辑 AsyncSpinner start() 返回，不占住 main thread
一组 callback 需要与其它 callback 隔离 Custom CallbackQueue 建立独立调度域
同一 Topic 每条任务完全独立、计算重 多 worker + 评估 allow_concurrent_callbacks=true 同一 Subscription 可利用多个 worker
顺序敏感控制/协议状态机 同一 Subscription 保持默认串行 避免重入与完成顺序变化
阻塞设备 I/O 独立设备线程 不让 Spinner worker 长时间被设备占用

这里没有“线程越多越好”的统一答案。选择依据应是：

1
2
3
4
5
6
callback 是否独立
是否要求顺序
是否会阻塞
共享状态能否并发访问
main thread 是否另有职责
是否需要调度域隔离

18.3 一句话区分几个核心对象

1
2
3
4
5
6
7
8
9
10
11
12
13
14
CallbackQueue
    -> 决定“callback 工作放在哪个调度域”

Spinner
    -> 决定“有多少执行线程来消费这个调度域”

SubscriptionQueue
    -> 决定“某个 subscription 积压哪些待处理消息”

allow_concurrent_callbacks
    -> 决定“同一个 Subscription 是否允许多个 callback 同时进入”

Device I/O thread
    -> 是驱动程序另外设计的执行域，不属于 Spinner worker 本身

18.4 实测证据与结论对应关系

实测 已确认结论
spin 下 slow 阻塞期间 fast 不执行，slow 结束后 fast 批量继续 单线程 Spinner 中不同 Subscription 仍互相阻塞
multi(2) 下 slow 阻塞期间 fast 在另一 worker 持续执行 不同 Subscription 可以并发
multi(4) + allow=false 中 slow 始终 START -> END -> START 同一 Subscription 默认不重入
multi(4) + allow=true 中多个 slow START 在前一个 END 前出现 同一 Subscription 已真实并发
custom queue 中 driver 阻塞时 global 持续执行 独立 CallbackQueue + 独立 Spinner 可以隔离调度阻塞

这五组结果正好覆盖本章最重要的五个线程判断。

本节小结： 判断 roscpp callback 并发不能只问“用了几个线程”，而要同时看 CallbackQueue 边界、Spinner worker 数、SubscriptionQueue 约束、allow_concurrent_callbacks 和业务共享状态。

19. 本章最终模型

阶段 08 解决：

1
一条 Topic message 怎样通过 TCPROS 进入 Subscriber 进程

阶段 09 继续解决：

1
消息已经进入进程以后，怎样被调度为一次真正的用户 callback

最终主链：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
TCP socket
    ↓
PollManager / Connection
    ↓
TransportPublisherLink
    ↓
Subscription::handleMessage()
    ↓
SubscriptionQueue
    ↓
CallbackQueue
    ↓
Spinner worker
    ↓
SubscriptionQueue::call()
    ↓
反序列化
    ↓
用户 callback

现在应能够解释：

1
2
3
4
5
6
1. 为什么 ros::spin() 下 slow callback 会拖住 fast callback。
2. 为什么 MultiThreadedSpinner 可以让不同 Subscription 同时推进。
3. 为什么 4 个 worker 也不会自动让同一 Subscription 并发。
4. 为什么 allow_concurrent_callbacks=true 后同一 Subscription 会发生重入。
5. 为什么 Custom CallbackQueue 可以把 driver callback 与 global callback 隔离。
6. 为什么这些 ROS 线程模型仍然不能替代独立的设备 I/O 线程设计。

阶段 09 的核心不是记住几个 Spinner 类名，而是建立下面的判断方式：

1
2
3
4
5
6
7
8
9
10
11
消息到了没有？
    ↓
工作进了哪个 CallbackQueue？
    ↓
这个 queue 有几个 worker？
    ↓
是不是同一个 Subscription？
    ↓
allow_concurrent_callbacks 是什么？
    ↓
业务代码是否线程安全、是否依赖顺序？

下一章进入 Unit Test、rostest、rqt 与 rosbag，把 06～09 已经建立的运行机制转成可重复的测试和调试证据。

本节小结： 第 09 章最终建立的是“消息队列、调度队列、执行线程、Subscription 并发约束和驱动 I/O 线程”之间的完整边界，而不是单独记忆某个 Spinner API。

参考源码与官方资料

  • ROS1 Noetic spinner.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/spinner.cpp
  • ROS1 Noetic callback_queue.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/callback_queue.cpp
  • ROS1 Noetic subscription.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/subscription.cpp
  • ROS1 Noetic subscription_queue.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/subscription_queue.cpp
  • ROS1 Noetic subscribe_options.h：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/include/ros/subscribe_options.h
  • ROS1 Noetic node_handle.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/node_handle.cpp
  • ROS1 Noetic init.cpp：https://github.com/ros/ros_comm/blob/noetic-devel/clients/roscpp/src/libros/init.cpp
  • roscpp CallbackQueue API：https://docs.ros.org/en/noetic/api/roscpp/html/classros_1_1CallbackQueue.html
  • roscpp Spinner API：https://docs.ros.org/en/noetic/api/roscpp/html/spinner_8h.html
