Lely CANopen: Timer 的实现原理与运行流程

在这里插入图片描述

@[toc]

一句话结论

Lely 的 lely::io::Timer 不是一个独立线程，也不是一个直接执行回调的传统软件定时器。它本质上是一个异步事件适配器：

1
2
3
4
5
6
7
8
9
Linux timerfd 负责计时
        ↓
io_poll 负责监听 timerfd 的可读事件
        ↓
内部 wait_task 负责读取到期计数
        ↓
ev_exec 负责调度完成任务
        ↓
io_timer_wait 对应的回调最终被执行

创建 Timer、设置到期时间和提交等待操作是三个不同动作：

1
2
3
创建 Timer：建立 timerfd 并注册到 io_poll
设置时间：调用 timerfd_settime()，决定何时到期
提交等待：把 io_timer_wait 放入 wait_queue，决定到期后通知谁

从 CANopen 主站视角看，还要再增加两层调度：

1
2
3
4
5
6
7
8
9
BasicMaster / Node
        ↓ 传入专用 io::TimerBase&
io::CanNet / io_can_net
        ↓ 创建 io_tqueue，并注册 can_net 的 next 回调
io_tqueue
        ↓ 用一个底层 io_timer_wait 复用同一个系统 Timer
can_net.timer_heap
        ↓ 管理 NMT、Heartbeat、SDO、PDO、SYNC 等 can_timer_t
具体协议定时回调

因此，Lely CANopen 的核心设计不是“每个协议功能创建一个 Linux timerfd”，而是：

一个 CANopen Node 使用一个专用系统 Timer；io_tqueue 和 can_net 的两级最小堆把大量逻辑超时复用到这个 Timer 上。

1. 从 C++ 创建语句开始

上层代码：

1
2
3
4
5
impl_->timer.reset(
    new lely::io::Timer(
        *impl_->poll,
        *impl_->executor,
        CLOCK_MONOTONIC));

构造函数：

1
2
3
4
5
Timer(io_poll_t* poll, ev_exec_t* exec, clockid_t clockid)
    : TimerBase(io_timer_create(poll, exec, clockid)) {
  if (!timer)
    util::throw_errc("Timer");
}

可以确认的创建链路为：

1
2
3
4
5
6
7
8
9
10
11
lely::io::Timer::Timer()
  └─ io_timer_create()
      ├─ io_timer_alloc()
      └─ io_timer_init()
          ├─ 初始化 io_timer_impl
          ├─ 初始化 watch 回调
          ├─ 初始化内部 wait_task
          ├─ io_timer_impl_open()
          │   ├─ timerfd_create()
          │   └─ io_poll_watch()
          └─ io_ctx_insert()

这里完成的是“创建 I/O 定时器基础设施”，还没有指定具体的到期时刻。

1.1 CLOCK_MONOTONIC 的作用

Timer 使用：

1
CLOCK_MONOTONIC

表示定时器基于单调时钟运行。它适合协议超时和周期调度，因为系统日历时间被人工修改时，单调时钟不会发生向前或向后的跳变。

对 CANopen 而言，心跳超时、SDO 超时、PDO 事件定时、SYNC 周期等都属于持续时间或截止时间问题，而不是日历时间问题，因此使用单调时钟符合这类任务的需求。

2. io_timer_impl：Timer 的真实内部对象

Linux 实现中的核心结构体为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct io_timer_impl {
    const struct io_dev_vtbl *dev_vptr;
    const struct io_timer_vtbl *timer_vptr;
    io_poll_t *poll;
    struct io_svc svc;
    io_ctx_t *ctx;
    ev_exec_t *exec;
    clockid_t clockid;
    struct io_poll_watch watch;
    int tfd;
    struct ev_task wait_task;
#if !LELY_NO_THREADS
    pthread_mutex_t mtx;
#endif
    unsigned shutdown : 1;
    unsigned wait_posted : 1;
    struct sllist wait_queue;
    int overrun;
};

关键字段如下：

字段 职责
poll 监听 timerfd 是否出现可读事件
exec 执行内部任务和等待完成任务
clockid 指定 CLOCK_MONOTONIC 或 CLOCK_REALTIME
tfd Linux timerfd 文件描述符
watch 注册到 io_poll 的监听对象
wait_task timerfd 就绪后投递给 executor 的内部处理任务
wait_queue 保存等待下一次 Timer 完成的 io_timer_wait
wait_posted 防止同一到期事件重复投递内部任务
shutdown 标记 Timer 已进入关闭流程
overrun 保存额外到期次数
mtx 保护等待队列和状态位

2.1 一个对象同时暴露多个接口

io_timer_impl 同时包含：

1
2
3
dev_vptr    → io_dev_t 接口
timer_vptr  → io_timer_t 接口
svc         → io_svc 服务接口

Lely 使用类似 container_of() 的 structof() 机制，由成员地址反推出完整对象地址：

1
2
3
4
5
static inline struct io_timer_impl *
io_timer_impl_from_timer(const io_timer_t *timer)
{
    return structof(timer, struct io_timer_impl, timer_vptr);
}

这也是为什么 io_timer_alloc() 返回的不是 impl，而是：

1
return &impl->timer_vptr;

3. 打开 Timer：timerfd_create() 与 io_poll_watch()

真正创建 Linux 定时器的代码位于：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
static int
io_timer_impl_open(struct io_timer_impl *impl)
{
    ...

    impl->tfd = timerfd_create(
            impl->clockid,
            TFD_NONBLOCK | TFD_CLOEXEC);

    if (impl->tfd == -1)
        ...

    if (io_poll_watch(
            impl->poll,
            impl->tfd,
            IO_EVENT_IN,
            &impl->watch) == -1)
        ...

    return 0;
}

3.1 TFD_NONBLOCK

TFD_NONBLOCK 让：

1
read(impl->tfd, ...)

在当前没有到期计数可读时立即返回 EAGAIN 或 EWOULDBLOCK，而不是阻塞 executor 线程。

这是异步事件循环中的关键要求。若内部处理任务在 read() 上阻塞，使用同一个 executor 的其他 CANopen 任务也可能被阻塞。

3.2 TFD_CLOEXEC

TFD_CLOEXEC 表示进程执行 exec() 加载新程序时，内核自动关闭该文件描述符，避免子程序意外继承 Timer 资源。

它只影响 exec()，不阻止 fork() 继承。fork() 的处理由后面的 io_timer_impl_svc_notify_fork() 完成。

3.3 io_poll_watch(..., IO_EVENT_IN, ...)

该调用的语义是：

1
2
请 io_poll 监听 impl->tfd；
当该 fd 可读时，通过 impl->watch 调用注册的 watch 回调。

IO_EVENT_IN 对应“可读事件”。对 timerfd 而言，可读意味着至少发生过一次定时到期，内核中存在可读取的 64 位到期计数。

这条 if 判断的是“注册监听是否失败”，不是判断 Timer 是否已经到期。

4. 设置时间：io_timer_impl_settime()

Timer 的虚函数表包含：

1
2
3
4
5
6
7
8
static const struct io_timer_vtbl io_timer_impl_vtbl = {
    &io_timer_impl_get_dev,
    &io_timer_impl_get_clock,
    &io_timer_impl_getoverrun,
    &io_timer_impl_gettime,
    &io_timer_impl_settime,
    &io_timer_impl_submit_wait
};

其中设置时间的实现为：

1
2
3
4
5
6
7
8
9
10
11
12
static int
io_timer_impl_settime(io_timer_t *timer, int flags,
        const struct itimerspec *value, struct itimerspec *ovalue)
{
    struct io_timer_impl *impl = io_timer_impl_from_timer(timer);

    int flags_ = 0;
    if (flags & TIMER_ABSTIME)
        flags_ |= TFD_TIMER_ABSTIME;

    return timerfd_settime(impl->tfd, flags_, value, ovalue);
}

4.1 flags_ |= TFD_TIMER_ABSTIME 是什么

这句把 Lely 通用定时接口中的：

1
TIMER_ABSTIME

转换为 Linux timerfd 使用的：

1
TFD_TIMER_ABSTIME

两种模式的区别：

模式 it_value 的含义
未设置 TFD_TIMER_ABSTIME 从现在开始再等待多长时间
设置 TFD_TIMER_ABSTIME 当指定 clock 到达哪个绝对时间点时到期

假设当前 CLOCK_MONOTONIC 为 100 秒，it_value 为 10 秒：

1
2
相对模式：在 110 秒时到期
绝对模式：目标时刻是 10 秒，已过期，因此会立即就绪

绝对时间模式常用于避免周期调度的累计漂移。上层可以始终维护固定截止时间轴，而不是在每次任务执行完后再重新增加一个相对周期。

需要注意：TFD_TIMER_ABSTIME 主要改变首次到期值 it_value 的解释方式；周期字段 it_interval 仍表示每次到期后的相对间隔。

4.2 TimerBase 的完整 C++ API 已可确认

官方 include/lely/io2/timer.hpp 显示，TimerBase 不是只有一个模糊的“异步等待接口”，而是提供了完整的时间和等待操作封装：

C++ 接口 下层 C 接口 语义
get_clock() io_timer_get_clock() 获取 Timer 使用的时钟
getoverrun() io_timer_getoverrun() 获取最近一次额外到期次数
gettime() io_timer_gettime() 获取剩余时间和周期
settime(duration, period) io_timer_settime(..., 0, ...) 按相对时间设置
settime(time_point, period) io_timer_settime(..., TIMER_ABSTIME, ...) 按绝对时间设置
submit_wait(io_timer_wait&) io_timer_submit_wait() 提交已有等待对象
submit_wait(F) make_timer_wait_wrapper() 包装回调并提交；完成后自动释放 wrapper
cancel_wait() io_timer_cancel_wait() 取消并以错误结果完成
abort_wait() io_timer_abort_wait() 移除任务，不走正常完成路径
async_wait() io_timer_async_wait() 返回 ev::Future<int, int>

其中，回调包装器最终执行的函数签名为：

1
void(int overrun, std::error_code ec)

overrun == -1 时，ec 由 wait->r.errc 构造；正常到期时，overrun 为额外到期次数。make_timer_wait_wrapper() 创建的对象在任务执行完成后会 delete self，因此提交以后调用方不能再手动释放它。

5. 提交等待：io_timer_impl_submit_wait()

实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
static void
io_timer_impl_submit_wait(io_timer_t *timer, struct io_timer_wait *wait)
{
    struct io_timer_impl *impl = io_timer_impl_from_timer(timer);
    assert(wait);
    struct ev_task *task = &wait->task;

    if (!task->exec)
        task->exec = impl->exec;
    ev_exec_on_task_init(task->exec);

#if !LELY_NO_THREADS
    pthread_mutex_lock(&impl->mtx);
#endif
    if (impl->shutdown) {
#if !LELY_NO_THREADS
        pthread_mutex_unlock(&impl->mtx);
#endif
        io_timer_wait_post(wait, -1, ECANCELED);
    } else {
        sllist_push_back(&impl->wait_queue, &task->_node);
#if !LELY_NO_THREADS
        pthread_mutex_unlock(&impl->mtx);
#endif
    }
}

5.1 它提交的不是“立即执行任务”

更准确的语义是：

将一个一次性的异步等待操作登记到 Timer；当 Timer 下一次到期、出错或被取消时，再把该等待对象中的任务投递给 executor。

因此：

1
2
3
4
5
io_timer_impl_submit_wait()
    ≠ 启动 Timer
    ≠ 设置 Timer 时间
    ≠ 立即调用回调
    = 把 io_timer_wait 加入 wait_queue

5.2 默认 executor

如果调用者没有为 wait->task 指定 executor：

1
2
if (!task->exec)
    task->exec = impl->exec;

就使用创建 Timer 时传入的默认 executor。

5.3 ev_exec_on_task_init()

这不是执行任务，而是通知 executor：存在一个尚未完成的异步任务。它与完成时的：

1
ev_exec_on_task_fini(exec);

形成生命周期配对。

5.4 shutdown 后提交

如果 Timer 已关闭，新提交的 wait 不会进入队列，而是以：

1
2
result = -1
errc   = ECANCELED

完成，并被投递给 executor。这样调用者不会得到一个永远无法结束的悬空异步操作。

5.5 同一个 wait 不能重复挂入

队列保存的是：

1
&task->_node

同一个链表节点在完成或取消前不能重复加入同一个或其他队列，否则可能破坏链表结构。

6. Timer 到期后发生什么

核心流程分成两个阶段：

1
2
poll 阶段：发现 fd 就绪，投递内部任务
executor 阶段：读取 timerfd，完成所有 wait

6.1 第一阶段：io_timer_impl_watch_func()

创建时已经绑定：

1
2
impl->watch = IO_POLL_WATCH_INIT(
        &io_timer_impl_watch_func);

因此 timerfd 可读时，io_poll 调用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
static void
io_timer_impl_watch_func(struct io_poll_watch *watch, int events)
{
    struct io_timer_impl *impl =
            structof(watch, struct io_timer_impl, watch);

    ...

    int post_wait = !impl->wait_posted && !impl->shutdown;
    if (post_wait)
        impl->wait_posted = 1;

    ...

    if (post_wait)
        ev_exec_post(impl->wait_task.exec, &impl->wait_task);
}

它不读取 timerfd，也不直接执行用户回调，只做两件事：

  1. 用 wait_posted 防止重复投递；
  2. 把内部 wait_task 投递给 executor。

这样可避免在 I/O poll 回调上下文中执行较重的处理逻辑。

6.2 为什么需要 wait_posted

如果 poll 在内部处理任务完成前多次报告同一 fd 可读，而每次都投递一个读取任务，就可能出现多个任务竞争读取同一个 timerfd。

wait_posted 保证任意时刻最多有一个内部读取任务待执行：

1
2
3
第一次事件：wait_posted 0 → 1，投递 wait_task
后续重复事件：wait_posted 已为 1，不重复投递
任务处理结束：wait_posted 重新置 0

7. 第二阶段：io_timer_impl_wait_task_func()

内部任务由 executor 执行：

1
2
static void
io_timer_impl_wait_task_func(struct ev_task *task)

该函数是整个 Timer 完成路径的核心。

7.1 读取 timerfd 到期计数

1
2
uintmax_t value = 0;
result = read(impl->tfd, &value, sizeof(value));

一次成功读取返回 8 字节计数，表示自上次成功读取后累计发生了多少次到期。

例如周期为 10 ms，但 executor 35 ms 后才处理，该值可能为 3。

代码循环读取，直到返回 EAGAIN：

1
2
3
4
5
持续读取所有当前积压的到期计数
        ↓
读空后得到 EAGAIN
        ↓
重新监听下一次 IO_EVENT_IN

因为创建时设置了 TFD_NONBLOCK，读空时不会阻塞。

7.2 overrun 的含义

变量初始为：

1
int overrun = -1;

每读取到 value 后执行累计。结果语义为：

1
overrun = 总到期次数 - 1

示例：

到期计数 overrun 含义
1 0 正常到期一次
2 1 额外积压一次
3 2 额外积压两次

代码使用饱和处理避免超过 INT_MAX。

7.3 将内部 wait 队列整体转移到局部队列

1
2
3
4
5
6
7
struct sllist queue;
sllist_init(&queue);

...

if (overrun >= 0 || errno)
    sllist_append(&queue, &impl->wait_queue);

这里不是复制，而是将当前 impl->wait_queue 中的等待对象整体移入局部 queue。

效果可以理解为：

1
2
3
转移前：impl->wait_queue = [A, B, C]
转移后：impl->wait_queue = []
        local queue      = [A, B, C]

在解锁后新提交的 wait 会进入新的 impl->wait_queue，不会被本次到期事件完成。

7.4 Linux 后端确定使用 epoll + EPOLLONESHOT

官方 src/io2/linux/poll.c 已经直接证明 Linux 后端的行为：

1
2
#define EPOLL_EVENT_INIT(events, fd) \
    { mapped_events | EPOLLONESHOT, { .fd = (fd) } }

事件映射关系为：

1
2
3
4
IO_EVENT_IN  → EPOLLIN | EPOLLRDHUP
IO_EVENT_PRI → EPOLLPRI
IO_EVENT_OUT → EPOLLOUT
并始终附加 EPOLLONESHOT

io_poll_watch() 使用 epoll_ctl() 完成：

1
2
3
第一次监听      → EPOLL_CTL_ADD
修改/重新激活   → EPOLL_CTL_MOD
events == 0     → EPOLL_CTL_DEL

轮询线程通过 epoll_pwait() 获取事件，io_poll_process() 在调用 watch 回调之前先执行：

1
2
watch->_events = 0;
poll->nwatch--;

这意味着一次事件发生后，该 watch 在 Lely 的内部状态中也被标记为未激活。Timer 在读空 timerfd、得到 EAGAIN 后执行：

1
2
events |= IO_EVENT_IN;
io_poll_watch(impl->poll, impl->tfd, events, &impl->watch);

不是保守性重复注册，而是对 EPOLLONESHOT 的必要 rearm。完整路径已经可以确定为：

1
2
3
4
5
6
7
epoll_pwait()
  → io_poll_process()
      → watch->_events = 0
      → io_timer_impl_watch_func()
          → executor 读取 timerfd
          → io_poll_watch(..., IO_EVENT_IN, ...)
              → epoll_ctl(EPOLL_CTL_MOD)

8. io_timer_wait_queue_post() 会调用所有回调吗

内部队列完成函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
static inline size_t
io_timer_wait_queue_post(struct sllist *queue, int result, int errc)
{
    size_t n = 0;

    struct slnode *node;
    while ((node = sllist_pop_front(queue))) {
        struct ev_task *task = ev_task_from_node(node);
        struct io_timer_wait *wait = io_timer_wait_from_task(task);
        io_timer_wait_post(wait, result, errc);
        n += n < SIZE_MAX;
    }

    return n;
}

答案是：

它会处理传入局部 queue 中的所有 io_timer_wait，但不是在当前调用栈中直接同步调用所有用户函数，而是逐个把每个 wait 的 ev_task 投递到对应 executor。

io_timer_wait_post() 做的是：

1
2
3
4
5
6
wait->r.result = result;
wait->r.errc = errc;

ev_exec_t *exec = wait->task.exec;
ev_exec_post(exec, &wait->task);
ev_exec_on_task_fini(exec);

所以实际链路为：

1
2
3
4
5
6
7
8
io_timer_wait_queue_post()
  └─ 遍历当前局部 queue
      └─ io_timer_wait_post()
          ├─ 写入 result / errc
          ├─ ev_exec_post()
          └─ ev_exec_on_task_fini()
                  ↓
          executor 之后执行 task 绑定的函数

8.1 “所有”的边界

这里的“所有”只包括：

1
本次被转移到局部 queue 的等待对象

不包括：

  • 其他 Timer 的 wait；
  • 已完成、已取消或已 abort 的 wait；
  • 队列转移后才提交的新 wait；
  • 系统中所有历史注册函数；
  • 未包装为 io_timer_wait 的普通函数。

8.2 wait 是一次性的

队列使用：

1
sllist_pop_front(queue)

每个 wait 完成后都会离开等待队列。因此即使底层 timerfd 是周期性的，一次 submit_wait() 也只完成一次。若上层需要持续接收每个周期，必须重新提交 wait，或者由更高层封装自动重新提交。

9. 正常到期的完整时序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
sequenceDiagram
    participant App as 上层/CANopen逻辑
    participant Timer as lely::io::Timer
    participant TFD as Linux timerfd
    participant Poll as io_poll
    participant Exec as ev_exec
    participant Wait as io_timer_wait任务

    App->>Timer: 设置 itimerspec
    Timer->>TFD: timerfd_settime()
    App->>Timer: submit_wait(wait)
    Timer->>Timer: wait 加入 wait_queue

    Note over TFD: 到达截止时间
    TFD-->>Poll: fd 可读 / IO_EVENT_IN
    Poll->>Timer: io_timer_impl_watch_func()
    Timer->>Exec: ev_exec_post(wait_task)
    Exec->>Timer: io_timer_impl_wait_task_func()
    Timer->>TFD: read() 到期计数
    Timer->>Timer: 移走当前 wait_queue
    Timer->>Exec: 逐个 ev_exec_post(wait->>task)
    Exec->>Wait: 执行完成任务
    Wait-->>App: result / errc / overrun

用一句话概括：

1
内核产生到期事件，poll 发现事件，executor 读取事件，再由 executor 执行用户等待任务。

10. 取消、abort 与 shutdown

10.1 cancel

1
io_timer_impl_dev_cancel()

将指定 wait 或全部 wait 从队列中取出，然后：

1
io_timer_wait_queue_post(&queue, -1, ECANCELED);

调用者仍会收到完成通知，只是结果为取消。

10.2 abort

1
io_timer_impl_dev_abort()

将任务移出队列并调用：

1
ev_task_queue_abort(&queue);

语义上，abort 不走正常完成回调路径。

10.3 shutdown

1
2
static void
io_timer_impl_svc_shutdown(struct io_svc *svc)

关闭流程：

1
2
3
4
5
6
7
8
9
shutdown = 1
    ↓
停止监听 timerfd
    ↓
尝试 abort 已投递的内部 wait_task
    ↓
取消所有仍在 wait_queue 中的等待操作
    ↓
等待者以 ECANCELED 完成

之后 io_timer_fini() 会关闭 timerfd 并销毁互斥锁。

11. io_timer_impl_svc_notify_fork() 为什么存在

实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
static int
io_timer_impl_svc_notify_fork(struct io_svc *svc, enum io_fork_event e)
{
    struct io_timer_impl *impl = io_timer_impl_from_svc(svc);

    if (e != IO_FORK_CHILD || impl->shutdown)
        return 0;

    struct itimerspec value = { { 0, 0 }, { 0, 0 } };
    timerfd_gettime(impl->tfd, &value);
    io_timer_impl_close(impl);
    io_timer_impl_open(impl);
    timerfd_settime(impl->tfd, 0, &value, NULL);

    ...
}

11.1 Timer 不会主动 fork

这段函数并不意味着 Timer 会创建子进程。它只是作为 io_svc 回调注册到 io_ctx：

1
2
impl->svc = IO_SVC_INIT(&io_timer_impl_svc_vtbl);
io_ctx_insert(impl->ctx, &impl->svc);

只有宿主程序或依赖库确实执行了 fork()，并且 io_ctx 收到相应通知时，该回调才会被调用。

11.2 为什么子进程要重建 timerfd

fork() 后，子进程继承父进程的文件描述符，父子进程中的 fd 指向同一个底层 timerfd 对象。若双方都读取到期计数，可能互相消费事件。

因此子进程执行：

1
2
3
4
timerfd_gettime()   保存剩余时间和周期
io_timer_impl_close() 关闭继承的 timerfd
io_timer_impl_open()  创建独立 timerfd 并重新注册 poll
timerfd_settime()     按剩余时间恢复

父进程继续使用原 timerfd，子进程使用新 timerfd，双方不再共享到期计数。

11.3 与 TFD_CLOEXEC 的区别

场景 处理方式
fork() 后仍继续运行 Lely io_timer_impl_svc_notify_fork() 重建 timerfd
随后 exec() 加载新程序 TFD_CLOEXEC 自动关闭 timerfd

12. 从 BasicMaster 到 Linux Timer：官方源码中的真实所有权

此前不能确认的“完整 CANopen 主站工程调用关系”，在官方 coapp、io2 和 can 源码中可以完整闭环。

12.1 BasicMaster 不创建 Timer，而是接收外部 Timer

BasicMaster 的构造函数接收：

1
io::TimerBase& timer

然后直接传给父类 Node：

1
2
BasicMaster::BasicMaster(..., io::TimerBase& timer, ...)
    : Node(exec, timer, chan, ...), ... {}

Node 的接口文档明确要求：

传入的 Timer 用于 CANopen 事件，且不得用于其他目的。

Node 构造时继续把 Timer 传给 io::CanNet：

1
2
Node::Node(..., io::TimerBase& timer, ...)
    : io::CanNet(exec, timer, chan, 0, 0), ... {}

所以在你的工程中：

1
impl_->timer.reset(new lely::io::Timer(...));

impl_->timer 是 Timer 的所有者；Lely 的 BasicMaster/Node 只接收引用并使用它，不负责创建该系统 Timer。

12.2 真正直接保存 io_timer_t* 的是 io_can_net

io::CanNet 将 Timer 传给：

1
io_can_net_create(exec, timer, chan, ...)

struct io_can_net 中直接保存：

1
2
3
4
io_timer_t *timer;
io_tqueue_t *tq;
struct io_tqueue_wait wait_next;
struct io_tqueue_wait wait_confirm;

初始化时：

1
2
3
net->timer = timer;
net->tq = io_tqueue_create(net->timer, NULL);
can_net_set_next_func(net->net, &io_can_net_next_func, net);

因此系统 Timer 的直接使用者是 I/O CAN 网络适配层 io_can_net，而不是 NMT、SDO、PDO 模块。

12.3 io_tqueue 如何用一个系统 Timer 管理多个绝对截止时间

struct io_tqueue 包含：

1
2
3
4
io_timer_t *timer;          // 唯一底层 Timer
struct io_timer_wait wait;  // 唯一底层 Timer wait
struct timespec next;       // 当前最早截止时间
struct pheap queue;         // 多个 io_tqueue_wait 的最小堆

当上层提交一个 io_tqueue_wait 时，io_tqueue_submit_wait()：

  1. 将等待对象按绝对时间插入 pheap；

  2. 如果它成为最早截止时间，调用：

    1
    io_timer_settime(tq->timer, TIMER_ABSTIME, &value, NULL);

  3. 若底层尚未提交等待，则只提交一个：

    1
    io_timer_submit_wait(tq->timer, &tq->wait);

底层 Timer 到期后，io_tqueue_wait_func()：

  1. 获取当前时刻；
  2. 从堆中弹出所有 value <= now 的等待对象；
  3. 将底层 Timer 重新设置为下一个最早截止时间；
  4. 如果堆仍非空，再次提交同一个 tq->wait；
  5. 将所有已到期的 io_tqueue_wait 投递给各自 executor。

这证明 io_tqueue 是第一层逻辑定时复用器。

12.4 io_can_net 中 TimerQueue 的两个直接用途

io_can_net 在同一 io_tqueue 中至少维护两个等待操作：

等待对象 目的
wait_next 等待下一个 CAN/CANopen 逻辑定时器到期
wait_confirm 等待 CAN 帧发送确认超时

io_can_net_next_func() 收到 can_net 更新后的最早时间后，会设置：

1
2
net->wait_next.value = *tp;
io_tqueue_submit_wait(net->tq, &net->wait_next);

而发送 CAN 帧时，io_can_net_do_write() 会为写确认计算绝对截止时间并提交 wait_confirm。因此同一个系统 Timer 不仅承载 CANopen 协议定时器，也承载 CAN 通道发送确认超时。

13. CANopen 协议定时器如何映射到同一个 timerfd

13.1 can_net 是第二层逻辑定时复用器

struct __can_net 保存：

1
2
3
4
struct pheap timer_heap;
struct timespec time;
struct timespec next;
can_timer_func_t *next_func;

每个 can_timer_t 保存：

1
2
3
4
struct timespec start;
struct timespec interval;
can_timer_func_t *func;
void *data;

can_timer_start() 将逻辑 Timer 插入 can_net.timer_heap，再调用 can_net_set_next()。后者取堆顶，也就是最早截止时间，并调用注册的 next_func。在 io_can_net 中，这个回调就是 io_can_net_next_func()。

13.2 一次协议 Timer 到期的完整、可验证调用链

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
NMT / Heartbeat / SDO / PDO / SYNC 模块
  │ can_timer_start()
  ▼
can_net.timer_heap
  │ can_net_set_next()：取最早 start
  ▼
io_can_net_next_func()
  │ 更新 net->next，提交 wait_next
  ▼
io_tqueue_submit_wait()
  │ 插入 io_tqueue.pheap
  │ io_timer_settime(TIMER_ABSTIME)
  │ io_timer_submit_wait(&tq->wait)
  ▼
io_timer_impl_settime()
  │ timerfd_settime(TFD_TIMER_ABSTIME)
  ▼
Linux timerfd 到期
  ▼
epoll_pwait() + EPOLLONESHOT
  ▼
io_timer_impl_watch_func()
  │ ev_exec_post(wait_task)
  ▼
io_timer_impl_wait_task_func()
  │ read(timerfd)
  │ io_timer_wait_queue_post()
  ▼
io_tqueue_wait_func()
  │ 弹出全部已到期 io_tqueue_wait
  │ 重新设置下一个绝对截止时间
  ▼
io_can_net_wait_next_func()
  │ io_can_net_set_time()
  ▼
can_net_set_time()
  │ 弹出所有 start <= now 的 can_timer_t
  │ 周期 Timer 先重入堆
  │ 调用 timer->func(&net->time, timer->data)
  ▼
具体协议回调

这里有一个重要设计点：can_net_set_time() 在调用周期 Timer 的协议回调之前，先把该 Timer 的 start 增加 interval 并重新插回堆中。这可以降低回调内部修改或停止 Timer 时的状态复杂度。

13.3 哪些 CANopen 模块持有逻辑 can_timer_t

协议模块不直接持有 lely::io::Timer 或 Linux timerfd，而是持有注册在 can_net.timer_heap 中的 can_timer_t。

模块 源码中的逻辑 Timer 用途
NMT 主/从服务 ec_timer life guarding 或 heartbeat 生产
NMT Master cs_timer 发送缓冲的 NMT 命令
每个 NMT slave 状态 timer node guarding
Heartbeat consumer timer 消费者心跳超时，每个 consumer 一个
Client-SDO timer SDO 请求/分段/块传输超时
TPDO timer_event event timer、事件驱动 TPDO
TPDO timer_swnd 同步窗口截止时间
RPDO timer_event deadline monitoring
RPDO timer_swnd 同步窗口截止时间
SYNC timer SYNC producer 周期

对应官方源码：

13.4 “哪个模块直接持有 Timer”的准确答案

可以分三层回答：

层级 直接持有对象 说明
应用/运行时 std::unique_ptr<lely::io::Timer> 你的 impl_->timer 负责所有权
I/O CAN 网络层 io_timer_t *timer、io_tqueue_t *tq io_can_net 直接使用系统 Timer
CANopen 协议层 can_timer_t * NMT、Heartbeat、SDO、PDO、SYNC 等只持有逻辑 Timer

因此不能说“SDO 直接调用 Linux timerfd”，也不能说“每个 NMT/SDO/PDO 都有独立 Timer”。准确关系是：

1
2
3
4
5
6
协议模块 can_timer_t
  → can_net 最小堆
  → io_can_net.wait_next
  → io_tqueue 最小堆
  → 单个 io::Timer
  → 单个 Linux timerfd

14. 完整生命周期

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
flowchart TD
    A[C++ Timer 构造] --> B[io_timer_create]
    B --> C[io_timer_init]
    C --> D[timerfd_create]
    D --> E[io_poll_watch IO_EVENT_IN]
    E --> F[Timer 已创建但未必已设置时间]

    F --> G[settime 设置截止时间]
    F --> H[submit_wait 登记等待对象]
    G --> I[Linux 内核计时]
    H --> J[wait_queue]

    I --> K[timerfd 可读]
    K --> L[watch_func]
    L --> M[executor 执行 wait_task]
    M --> N[read 到期计数]
    N --> O[转移当前 wait_queue]
    O --> P[逐个 post wait task]
    P --> Q[用户完成任务执行]

    Q --> R{是否再次等待}
    R -- 是 --> H
    R -- 否 --> S[等待结束]

    F --> T[shutdown/fini]
    T --> U[停止 poll 监听]
    U --> V[取消未完成 waits]
    V --> W[close timerfd]

15. 调试一次真实到期流程

推荐断点顺序：

1
2
3
4
5
6
7
8
9
10
lely::io::Timer::Timer
io_timer_create
io_timer_init
io_timer_impl_open
io_timer_impl_settime
io_timer_impl_submit_wait
io_timer_impl_watch_func
io_timer_impl_wait_task_func
io_timer_wait_queue_post
io_timer_wait_post

重点观察：

1
2
3
4
5
6
7
8
9
impl->tfd
impl->clockid
impl->shutdown
impl->wait_posted
impl->wait_queue
impl->overrun
value
result
errno

15.1 查看 timerfd 状态

1
2
ls -l /proc/<pid>/fd
cat /proc/<pid>/fdinfo/<tfd>

15.2 使用 strace

1
2
3
strace -f -tt \
  -e trace=timerfd_create,timerfd_settime,read,close,epoll_ctl,epoll_wait \
  ./your_program

预期可观察到类似链路：

1
2
3
4
timerfd_create(..., TFD_CLOEXEC|TFD_NONBLOCK) = 7
timerfd_settime(7, TFD_TIMER_ABSTIME, ...)     = 0
epoll_wait(...)                                = 1
read(7, ..., 8)                                = 8

15.3 确认程序是否 fork

1
strace -ff -e trace=process ./your_program

GDB 可设置：

1
2
3
4
5
break fork
break __libc_fork
break vfork
break posix_spawn
break io_timer_impl_svc_notify_fork

若 io_timer_impl_svc_notify_fork() 从未命中，说明该兼容路径没有参与当前程序运行。

16. 常见误区

误区 1：创建 Timer 就开始计时

错误。创建阶段只建立 timerfd 和 poll 监听，真正计时由 timerfd_settime() 启动或更新。

误区 2：submit_wait() 会立即执行任务

错误。它只把 wait 放入 wait_queue。只有到期、错误或取消后，wait 才会被投递给 executor。

误区 3：io_timer_wait_queue_post() 直接调用所有用户函数

不准确。它逐个调用 ev_exec_post()，由 executor 决定具体何时、在哪个执行上下文运行任务。

误区 4：周期 timerfd 会自动反复执行同一个 wait

错误。io_timer_wait 是一次性等待操作。完成后已从队列移除，下一周期需要重新提交。

误区 5：Timer 内部会主动 fork

错误。Timer 只注册 fork 通知回调；是否 fork 由宿主程序或依赖库决定。

误区 6：TFD_TIMER_ABSTIME 表示周期时间是绝对值

错误。它改变首次到期值 it_value 的解释；it_interval 仍是相对周期。

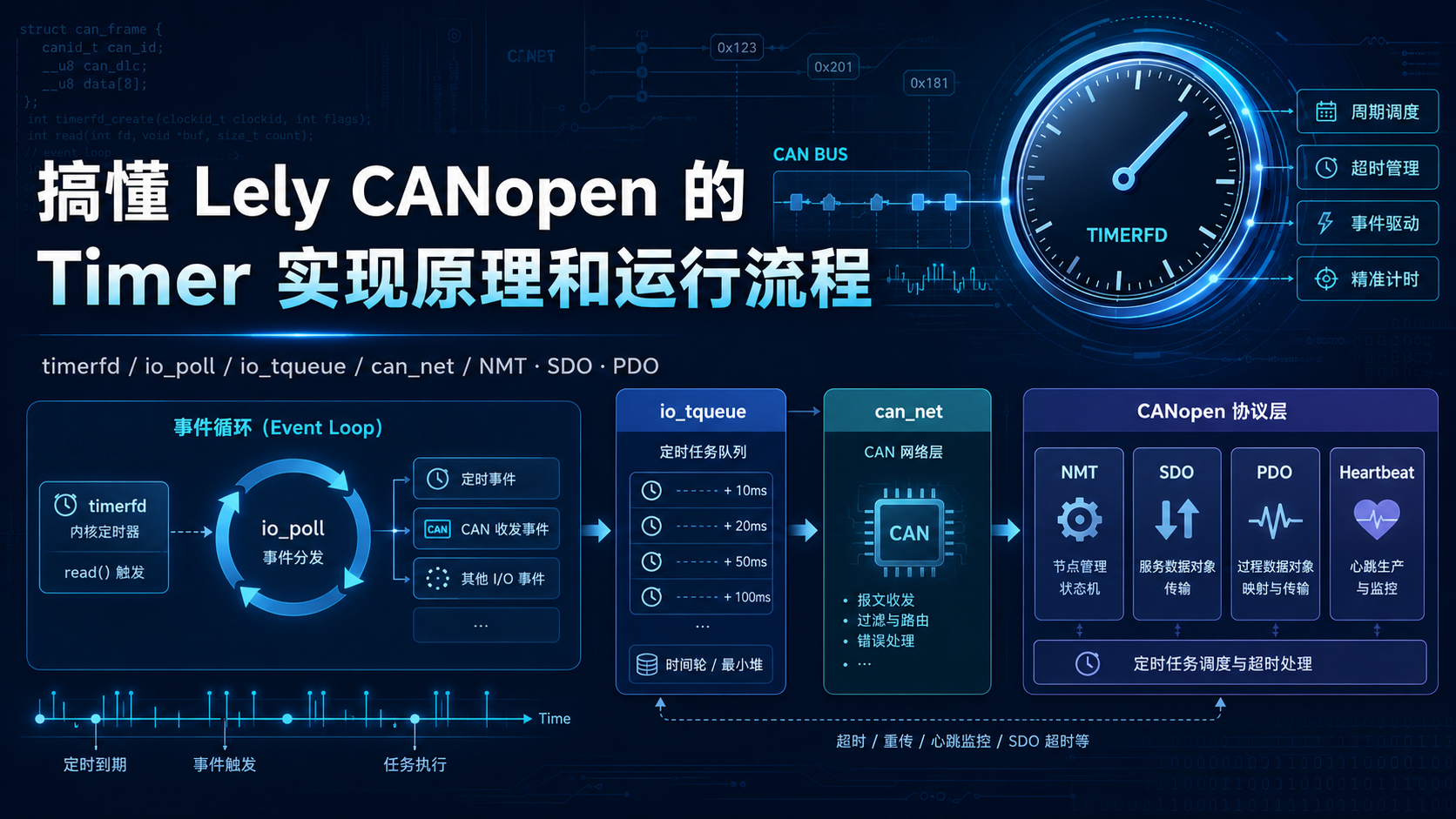

17. 最终心智模型

阅读完整源码时，应把它拆成八个角色：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1. can_timer_t
   NMT、Heartbeat、SDO、PDO、SYNC 的协议逻辑 Timer

2. can_net.timer_heap
   对全部协议 Timer 排序，只上报最早截止时间

3. io_can_net
   把 can_net 的最早截止时间转换为 io_tqueue_wait

4. io_tqueue
   复用一个系统 Timer，管理 wait_next、wait_confirm 和 Node 用户等待

5. io::Timer / timerfd
   设置唯一的内核截止时间并累计到期次数

6. io_poll / epoll
   使用 EPOLLONESHOT 发现 timerfd 可读，并要求显式 rearm

7. wait_task / wait_queue
   从 poll 上下文切到 executor，读取 timerfd 并分发完成任务

8. executor
   执行 tqueue、CAN 网络和最终协议回调

完整运行公式：

1
2
3
4
5
6
can_timer_start 决定“协议逻辑何时到期”
can_net 决定“所有协议 Timer 中谁最早”
io_tqueue 决定“所有 I/O 等待中谁最早”
TimerBase/settime 决定“内核何时唤醒”
epoll 决定“如何发现唤醒”
executor 决定“在哪里推进状态机和执行回调”

最终应形成的核心心智模型是：

Lely CANopen 用两级最小堆将大量协议定时事件压缩为一个绝对截止时间，再由一个 timerfd 唤醒事件循环。到期后时间从底层向上回灌，最终由 can_net_set_time() 批量执行所有已到期的协议回调。

参考资料

官方 Lely 源码基线
