教程 03：从 low_level_input() 到 pbuf_free()——pbuf 的数据视图、Chain 与引用计数

摘要：从 TAP 接收路径的 low_level_input 出发，把 pbuf 作为数据视图、Chain 与生命周期来读，沿分配、复制、协议层推进和释放追清整个 packet 的释放责任。

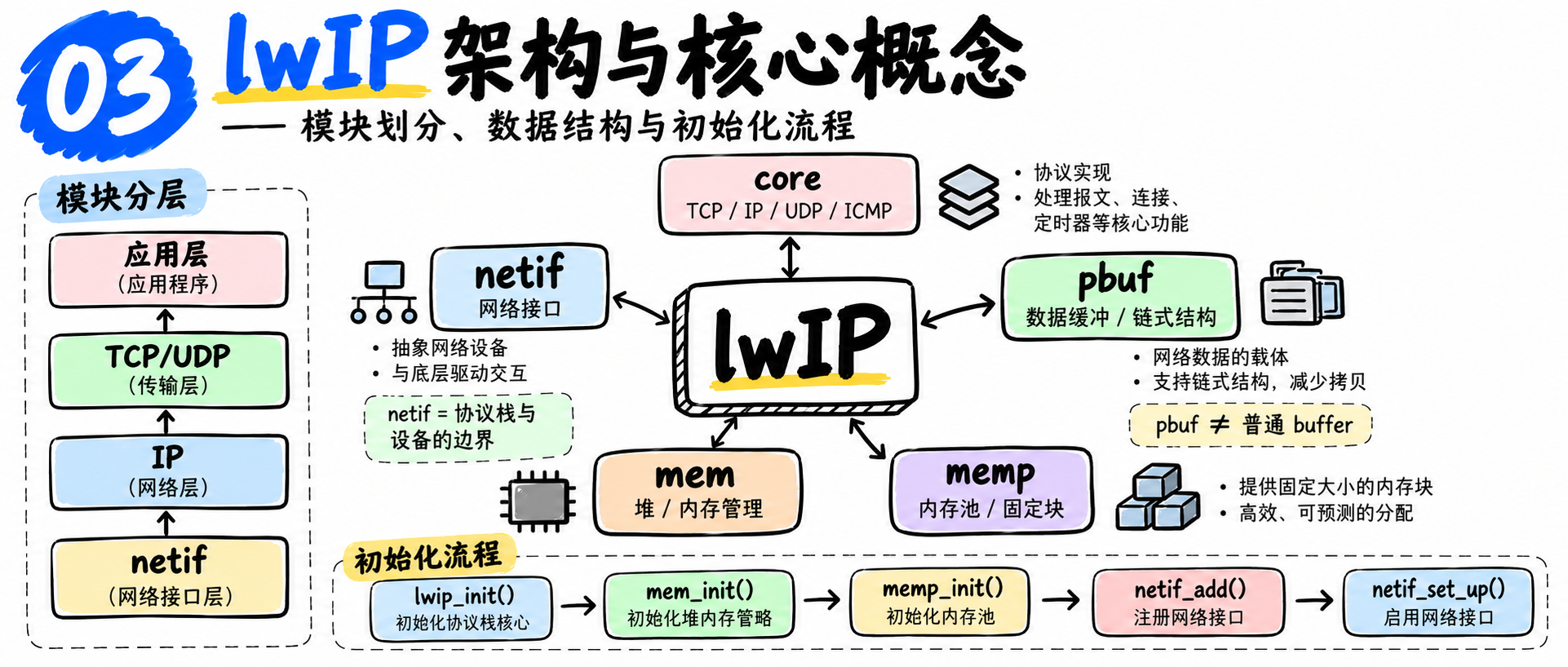

在这里插入图片描述

[TOC]

Stage 2 已经把一帧 Ethernet 数据从 TAP 带进 lwIP。现在需要回答一个更底层的问题：这些字节进入协议栈后到底放在哪里，为什么同一个 packet 可以跨多块内存，又是谁负责最后释放它？

pbuf 是 lwIP 的 packet buffer（数据包缓冲区）对象。它不是单纯的一块 malloc() 内存，而是“当前数据起点 payload + 当前节点长度 len + 整包剩余长度 tot_len + 下一节点 next + 引用计数 ref + 分配/数据属性”的组合。S2 多个 pbuf 节点通过 next 连接起来时称为 pbuf chain（pbuf 链）；一条 chain 仍然可以只代表一个 packet，而不是多个 packet。

这里沿用 Stage 2 的 TAP 实验：TAP 是 Linux 的虚拟 Ethernet 设备，frame 从它进入 lwIP。本文中的 **RX（receive，接收）**指 packet 从 TAP/网卡进入 lwIP 的方向；**Core（核心处理上下文）**指 lwIP 的主要协议处理执行环境；**ownership（所有权/释放责任）**指“当前哪一层有责任继续传递、保留引用或最终释放这份 pbuf”；**allocator（分配器）**指 pbuf 及其 payload 来自哪种内存分配来源，以及释放时应回到哪种回收路径。后文讨论 ref、pbuf_cat()、pbuf_chain() 和 pbuf_free() 时都围绕这些问题展开。

阅读源码前：建议提前阅读

  1. lwIP 2.1.x Doxygen — Packet buffers (PBUF)：先浏览 pbuf_alloc()、pbuf_free() 以及 pbuf 类型相关的 API 说明，用来建立接口层概念。S6
  2. src/include/lwip/pbuf.h — 目标源码快照：重点看 struct pbuf、pbuf_layer 和 pbuf_type；本文的字段语义以这份目标版本源码为准。S2
  3. 教程 02：从 main() 到第一次 Ping：如果还不清楚 low_level_input()、netif->input() 和 tcpip_thread 的位置，先恢复 TAP 接收到协议栈 Core 的主链。

预读资料不是正文依赖。下面先建立本篇真正需要的 pbuf 心智模型，再进入 low_level_input()。

进入源码前：先建立 pbuf 的生命周期模型

先区分五个后文会反复出现的概念：

  • node（节点）：一个 struct pbuf 加它当前描述的 payload 区间；
  • chain（链）：多个节点通过 next 组成，同一个 packet 可以跨多个节点；
  • data view（数据视图）：payload 指向当前协议层看到的第一字节，pbuf_remove_header() / pbuf_add_header() 会移动这个视图；
  • headroom（头部预留空间）：payload 前为后续协议 Header 预留的空间，pbuf_layer 主要决定这一初始偏移；
  • reference count（引用计数）：ref 表示仍有多少引用持有当前 pbuf；pbuf_free() 先减少引用，只有减到 0 才真正释放。

当前 TAP 接收路径调用 pbuf_alloc(PBUF_RAW, len, PBUF_POOL)：PBUF_RAW 表示不额外为上层协议头预留 headroom，收到的 Ethernet Header 就从当前 payload 起点开始；PBUF_POOL 表示从接收用的 pbuf pool 分配节点，frame 较大时可能形成 chain。S1S2 图中的 ARP 与 ICMP Echo 只是用来展示两种真实的“谁最终释放 pbuf”结局，具体协议语义由 Stage 2/4 负责。

在当前 TAP Ping 主线中，一份 RX packet 的生命周期可以先压成这张导航图：

1
2
3
4
5
6
7
8
9
10
flowchart TD
    A["TAP 文件描述符: read() 得到连续 Ethernet frame"] --> B["pbuf_alloc(PBUF_RAW, len, PBUF_POOL)"]
    B --> C["可能得到单节点，也可能得到 pbuf chain"]
    C --> D["pbuf_take(): 把连续 buf[] 写入一个或多个节点"]
    D --> E["netif->input(): ownership 交给 lwIP Core"]
    E --> F["协议层移动 payload 数据视图"]
    F --> G{"当前协议如何结束?"}
    G -- "ARP" --> H["etharp_input(): pbuf_free(p)"]
    G -- "ICMP Echo" --> I["复用同一 pbuf 构造 Reply"]
    I --> J["ip4_output_if() 发送后 icmp_input(): pbuf_free(p)"]

这张图回答“生命周期在哪里开始和结束”；后面的源码则要回答每一步为什么这样做。

把常见 API 与当前 packet 语义先对应起来：

API / 字段 当前问题 关键语义
pbuf_alloc(layer, length, type) 数据放在哪里、前面留多少 Header 空间 layer 决定初始 headroom；type 决定 allocator/数据属性
pbuf_take() Host 连续 buffer 怎样写进 chain 顺着 next 跨节点复制
payload 当前协议层从哪里开始读 会随 Header remove/add 移动
len / tot_len 当前节点与整包还有多长 tot_len 从当前节点一直统计到 packet 末尾
pbuf_ref() 新 owner 怎样保留一份引用 ref + 1
pbuf_cat() / pbuf_chain() 两条链如何拼接 区别在 tail ownership 是否额外保留
pbuf_free() 什么时候真正释放 --ref 后只释放 ref==0 的连续前缀

下面从真实入口 low_level_input() 开始。

1. pbuf 第一次在哪里出现：low_level_input()

Unix TAP Port 的 RX 路径不是先创建一个抽象“packet object”，而是先从 TAP 文件描述符读取真实 Ethernet frame，再按读到的长度申请 pbuf。下面是当前 upstream tapif.c 的连续源码片段：S1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
static struct pbuf *
low_level_input(struct netif *netif)
{
  struct pbuf *p;
  u16_t len;
  ssize_t readlen;
  char buf[1518]; /* max packet size including VLAN excluding CRC */
  struct tapif *tapif = (struct tapif *)netif->state;

  /* Obtain the size of the packet and put it into the "len"
     variable. */
  readlen = read(tapif->fd, buf, sizeof(buf));
  if (readlen < 0) {
    perror("read returned -1");
    exit(1);
  }
  len = (u16_t)readlen;

  MIB2_STATS_NETIF_ADD(netif, ifinoctets, len);

#if 0
  if (((double)rand()/(double)RAND_MAX) < 0.2) {
    printf("drop\n");
    return NULL;
  }
#endif

  /* We allocate a pbuf chain of pbufs from the pool. */
  p = pbuf_alloc(PBUF_RAW, len, PBUF_POOL);
  if (p != NULL) {
    pbuf_take(p, buf, len);
    /* acknowledge that packet has been read(); */
  } else {
    /* drop packet(); */
    MIB2_STATS_NETIF_INC(netif, ifindiscards);
    LWIP_DEBUGF(NETIF_DEBUG, ("tapif_input: could not allocate pbuf\n"));
  }

  return p;
}

这段代码把“Host 文件描述符”和“lwIP packet buffer”真正接起来了：

1
2
3
4
5
6
7
8
9
10
11
12
13
TAP fd
  | read()
  v
临时连续数组 buf[1518]
  | len = readlen
  v
pbuf_alloc(PBUF_RAW, len, PBUF_POOL)
  | 可能得到一个节点，也可能得到一条 chain
  v
pbuf_take(p, buf, len)
  | 把连续 frame 按 pbuf 节点长度复制进去
  v
p -> 一整个 Ethernet frame 的 lwIP 表示

这里一次出现了三个参数，后文所有 pbuf 行为都从它们展开：S1S2

  • len：这次 read() 实际返回的 frame 字节数，不是固定 MTU，也不是某个 pool element 的容量；
  • PBUF_RAW：当前 RX 数据从最外层 Ethernet Header 开始，因此不额外预留协议头 headroom；
  • PBUF_POOL：要求从 RX pool 取得承载数据的节点，长度较大时允许形成 chain。

所以这里的 pbuf_alloc() 不是普通意义的“申请一个结构体”。它同时决定节点来源、payload 起点和一整个 packet 是否需要跨多个节点。

2. struct pbuf 到底描述什么

pbuf 可以理解为“一段数据视图 + 一组生命周期元数据”。当前主线最重要的是七个字段：S2

1
2
3
4
5
6
7
8
9
10
struct pbuf {
  struct pbuf *next;
  void *payload;
  u16_t tot_len;
  u16_t len;
  u8_t type_internal;
  u8_t flags;
  LWIP_PBUF_REF_T ref;
  u8_t if_idx;
};
字段 当前先理解成什么
payload 当前这一段可见数据的起点
len 当前这个 pbuf 节点里有多少有效字节
tot_len 从当前节点开始，到这个 packet 末尾一共还有多少字节
next 同一个 packet 的下一段 buffer
ref 当前还有多少引用持有这个 pbuf
type_internal 这个 pbuf 来自哪类 allocator、payload 有什么属性
flags/if_idx 额外 packet 属性和输入接口索引

最容易误解的是 payload：它不一定永远指向最初收到的 Ethernet Header。协议层调用 pbuf_remove_header() 后，payload 可以向后移动，让同一个 pbuf 在下一层看来“从 IPv4 Header 开始”或“从 ICMP/TCP/UDP Header 开始”。

1
2
3
4
5
6
flowchart LR
    A["同一个 pbuf"] --> B["RX 初始<br/>payload -> Ethernet Header"]
    B --> C["ethernet_input()<br/>remove Ethernet header"]
    C --> D["payload -> IPv4 Header"]
    D --> E["ip4_input()<br/>remove IPv4 header"]
    E --> F["payload -> ICMP/TCP/UDP Header"]

这也是为什么把 pbuf 当普通 malloc() buffer 会丢失关键语义。

3. 为什么一个 packet 可能需要多个 pbuf

当前 example 配置的 PBUF_POOL_BUFSIZE 是 256 bytes，而 Ethernet **MTU（Maximum Transmission Unit，最大传输单元）**可以是 1500 bytes；一个较大的 frame 很自然会横跨多个 pool element。S3

关键不是记住“会形成 chain”，而是看 pbuf_alloc() 怎样真正做这件事。PBUF_POOL 分支从 MEMP_PBUF_POOL 循环取节点，每轮只把当前节点能承载的部分写入 qlen，直到 rem_len 归零：S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
case PBUF_POOL: {
  struct pbuf *q, *last;
  u16_t rem_len; /* remaining length */
  p = NULL;
  last = NULL;
  rem_len = length;
  do {
    u16_t qlen;
    q = (struct pbuf *)memp_malloc(MEMP_PBUF_POOL);
    if (q == NULL) {
      PBUF_POOL_IS_EMPTY();
      /* free chain so far allocated */
      if (p) {
        pbuf_free(p);
      }
      /* bail out unsuccessfully */
      return NULL;
    }
    qlen = LWIP_MIN(rem_len, (u16_t)(PBUF_POOL_BUFSIZE_ALIGNED - LWIP_MEM_ALIGN_SIZE(offset)));
    pbuf_init_alloced_pbuf(q, LWIP_MEM_ALIGN((void *)((u8_t *)q + SIZEOF_STRUCT_PBUF + offset)),
                           rem_len, qlen, type, 0);
    LWIP_ASSERT("pbuf_alloc: pbuf q->payload properly aligned",
                ((mem_ptr_t)q->payload % MEM_ALIGNMENT) == 0);
    LWIP_ASSERT("PBUF_POOL_BUFSIZE must be bigger than MEM_ALIGNMENT",
                (PBUF_POOL_BUFSIZE_ALIGNED - LWIP_MEM_ALIGN_SIZE(offset)) > 0 );
    if (p == NULL) {
      /* allocated head of pbuf chain (into p) */
      p = q;
    } else {
      /* make previous pbuf point to this pbuf */
      last->next = q;
    }
    last = q;
    rem_len = (u16_t)(rem_len - qlen);
    offset = 0;
  } while (rem_len > 0);
  break;
}

注意 pbuf_init_alloced_pbuf() 收到两个不同长度：

1
2
rem_len -> 当前节点的 tot_len
qlen    -> 当前节点的 len

这正是 tot_len 不变量的来源之一。假设一个 packet 最终由三段组成：

1
2
3
p0.len = 256
p1.len = 256
p2.len = 88

那么从每个节点看，“当前 packet 还剩多少数据”分别是：

1
2
3
p0.tot_len = 600
p1.tot_len = 344
p2.tot_len = 88

满足下面这个 pbuf 链长度不变量；它用于说明字段关系，不是某个函数中的独立执行语句：S2

1
p->tot_len == p->len + (p->next ? p->next->tot_len : 0)
1
2
3
flowchart LR
    P0["p0<br/>len=256<br/>tot_len=600"] --> P1["p1<br/>len=256<br/>tot_len=344"]
    P1 --> P2["p2<br/>len=88<br/>tot_len=88"]

因此 pbuf chain 表示“同一个 packet 被 scatter 到多块内存”，不是“收到了三个 packet”。这一点后面读 pbuf_take()、TCP segmentation 和乱序重组时都会反复用到。

4. PBUF_POOL、PBUF_RAM、PBUF_REF、PBUF_ROM 为什么不能只看名字

现在已经知道 RX 为什么需要多个节点，再看四类 pbuf 就容易很多。S2S4

类型 struct pbuf 与 payload 的来源 典型用途 生命周期关键点
PBUF_POOL MEMP_PBUF_POOL 固定池，结构和 payload 连续 RX 可以形成 chain；不要长期占满 RX pool
PBUF_RAM mem_malloc() 一块连续 heap TX/需要可修改连续存储 通常单节点
PBUF_REF MEMP_PBUF 只分配描述符，payload 指向外部可变 RAM 临时引用外部数据 若要排队，必须保证外部数据生命周期或复制
PBUF_ROM MEMP_PBUF 只分配描述符，payload 指向稳定只读数据 长生命周期静态数据 payload 不由 pbuf 释放

这里需要消歧两个概念：

  • PBUF_POOL 的 “POOL” 指 allocator 来源；
  • pbuf chain 指多个 pbuf 节点共同描述一个 packet。

一个 PBUF_POOL packet 可以是一条 chain；“POOL”和“chain”不是同一维度。

5. pbuf_layer 不是协议类型

pbuf_alloc(layer, length, type) 的第一个参数容易被误解成“我要申请 TCP pbuf/UDP pbuf”。源码里的 enum 直接说明它实际上是 header headroom 的累计偏移量：S2

1
2
3
4
5
6
7
typedef enum {
  PBUF_TRANSPORT = PBUF_LINK_ENCAPSULATION_HLEN + PBUF_LINK_HLEN + PBUF_IP_HLEN + PBUF_TRANSPORT_HLEN,
  PBUF_IP = PBUF_LINK_ENCAPSULATION_HLEN + PBUF_LINK_HLEN + PBUF_IP_HLEN,
  PBUF_LINK = PBUF_LINK_ENCAPSULATION_HLEN + PBUF_LINK_HLEN,
  PBUF_RAW_TX = PBUF_LINK_ENCAPSULATION_HLEN,
  PBUF_RAW = 0
} pbuf_layer;

因此这些名字描述的是“当前 payload 前面至少要留出多少空间”，而不是 packet 已经属于哪种协议：

1
2
3
4
5
6
7
8
9
10
11
PBUF_TRANSPORT
  预留 link + IP + transport header 空间

PBUF_IP
  预留 link + IP header 空间

PBUF_LINK
  预留 link-layer header 空间

PBUF_RAW
  不额外预留，payload 从当前原始数据起点开始

它解决的是 TX 时 pbuf_add_header() 能否直接把 payload 向前移动，而不是协议分发问题。真正“这是 IPv4、TCP 还是 UDP”由 Ethernet EtherType、IPv4 Protocol 等 header 字段决定。

layer 与 type 是两个独立轴：

参数 决定什么
layer payload 前的 headroom / 初始 offset
type struct pbuf 和 payload 从哪里分配、数据属性与 allocator source

Stage 4 会看到 RX 方向不断 pbuf_remove_header()；TX 方向则常常反过来 pbuf_add_header()。两者都是在改变同一个 payload 数据视图。

6. pbuf_take() 为什么能跨 Chain 写入

low_level_input() 已经有一块连续的临时 buf[1518]，而 PBUF_POOL 可能返回 chain。pbuf_take() 的真实实现并没有要求 buf 和 pbuf 一样分段，它沿 next 逐节点计算本轮 copy 长度：S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
err_t
pbuf_take(struct pbuf *buf, const void *dataptr, u16_t len)
{
  struct pbuf *p;
  size_t buf_copy_len;
  size_t total_copy_len = len;
  size_t copied_total = 0;

  LWIP_ERROR("pbuf_take: invalid buf", (buf != NULL), return ERR_ARG;);
  LWIP_ERROR("pbuf_take: invalid dataptr", (dataptr != NULL), return ERR_ARG;);
  LWIP_ERROR("pbuf_take: buf not large enough", (buf->tot_len >= len), return ERR_MEM;);

  if ((buf == NULL) || (dataptr == NULL) || (buf->tot_len < len)) {
    return ERR_ARG;
  }

  /* Note some systems use byte copy if dataptr or one of the pbuf payload pointers are unaligned. */
  for (p = buf; total_copy_len != 0; p = p->next) {
    LWIP_ASSERT("pbuf_take: invalid pbuf", p != NULL);
    buf_copy_len = total_copy_len;
    if (buf_copy_len > p->len) {
      /* this pbuf cannot hold all remaining data */
      buf_copy_len = p->len;
    }
    /* copy the necessary parts of the buffer */
    MEMCPY(p->payload, &((const char *)dataptr)[copied_total], buf_copy_len);
    total_copy_len -= buf_copy_len;
    copied_total += buf_copy_len;
  }
  LWIP_ASSERT("did not copy all data", total_copy_len == 0 && copied_total == len);
  return ERR_OK;
}

把变量对应回当前 TAP frame：

1
2
3
4
5
dataptr      -> low_level_input() 的临时 buf
len          -> read() 返回的完整 frame 长度
p            -> 当前正在填充的 pbuf 节点
p->len       -> 当前节点最多参与本轮 copy 的有效范围
copied_total -> 连续源 buffer 已经消费到哪里

所以一个 600-byte frame 即使落在三个 pool 节点里，对 pbuf_take() 来说仍是一条连续逻辑字节流：

1
2
3
buf[0 .. 255]   -> p0->payload
buf[256 .. 511] -> p1->payload
buf[512 .. 599] -> p2->payload

反向操作 pbuf_copy_partial() 则把 chain 当作连续数据视图，从指定 offset 复制到调用者的连续 buffer。S4

7. ref 不是“是否正在使用”的布尔值

ref 的定义更严格：等于当前引用这个 pbuf 的指针数量。S2

新分配 pbuf 通常从 ref = 1 开始。pbuf_ref() 增加引用，pbuf_free() 则先减引用；只有减到 0，allocator 对应的内存才真正释放。S4

1
2
3
4
5
6
7
8
flowchart TD
    A["pbuf_free(p)"] --> B["--p->ref"]
    B --> C{"ref == 0?"}
    C -- "否" --> D["停止释放<br/>仍有其他 owner"]
    C -- "是" --> E["按 alloc source 释放当前节点"]
    E --> F{"还有 next?"}
    F -- "是" --> A
    F -- "否" --> G["结束"]

这里的 owner 不是 C++ 智能指针意义上的类型系统 owner，而是 lwIP 用引用计数维护的运行时所有权关系。

8. pbuf_cat() 与 pbuf_chain() 的差别就是 ownership

两者都会把 t 接到 h 后面并更新 h 侧 tot_len，但源码把 ownership 差异写得非常直接。S4

pbuf_cat() 的连续实现是：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
void
pbuf_cat(struct pbuf *h, struct pbuf *t)
{
  struct pbuf *p;

  LWIP_ERROR("(h != NULL) && (t != NULL) (programmer violates API)",
             ((h != NULL) && (t != NULL)), return;);
  LWIP_ASSERT("Creating an infinite loop", h != t);

  /* proceed to last pbuf of chain */
  for (p = h; p->next != NULL; p = p->next) {
    /* add total length of second chain to all totals of first chain */
    p->tot_len = (u16_t)(p->tot_len + t->tot_len);
  }
  /* { p is last pbuf of first h chain, p->next == NULL } */
  LWIP_ASSERT("p->tot_len == p->len (of last pbuf in chain)", p->tot_len == p->len);
  LWIP_ASSERT("p->next == NULL", p->next == NULL);
  /* add total length of second chain to last pbuf total of first chain */
  p->tot_len = (u16_t)(p->tot_len + t->tot_len);
  /* chain last pbuf of head (p) with first of tail (t) */
  p->next = t;
  /* p->next now references t, but the caller will drop its reference to t,
   * so netto there is no change to the reference count of t.
   */
}

它没有调用 pbuf_ref(t)。API contract（接口约定）是：调用者把自己原来持有的 t 引用转交给新的 chain，之后不能再把那份引用当成独立 ownership 使用。

pbuf_chain() 则是在相同拼接动作后明确再加一次引用：S4

1
2
3
4
5
6
7
8
void
pbuf_chain(struct pbuf *h, struct pbuf *t)
{
  pbuf_cat(h, t);
  /* t is now referenced by h */
  pbuf_ref(t);
  LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_TRACE, ("pbuf_chain: %p references %p\n", (void *)h, (void *)t));
}

因此差异不是“两个函数都能拼链，随便选一个”：

API 对 t->ref 的影响 调用者原引用
pbuf_cat(h, t) 不增加 转交给新 chain，不应继续作为独立引用使用
pbuf_chain(h, t) +1 调用者仍保留自己的引用，之后仍要负责释放

这个区别直接决定以后 pbuf_free() 是正常释放、提前释放还是泄漏。

9. pbuf_free() 为什么可能只释放 Chain 前半段

pbuf_free() 不是普通 linked-list destructor。源码先对每个节点执行 --ref，只有新值变成 0 才真正释放；一旦遇到仍有引用的节点，就立即停止向后走。S4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
u8_t
pbuf_free(struct pbuf *p)
{
  u8_t alloc_src;
  struct pbuf *q;
  u8_t count;

  if (p == NULL) {
    LWIP_ASSERT("p != NULL", p != NULL);
    LWIP_DEBUGF(PBUF_DEBUG | LWIP_DBG_LEVEL_SERIOUS,
                ("pbuf_free(p == NULL) was called.\n"));
    return 0;
  }

  count = 0;
  while (p != NULL) {
    LWIP_PBUF_REF_T ref;
    SYS_ARCH_DECL_PROTECT(old_level);
    SYS_ARCH_PROTECT(old_level);
    LWIP_ASSERT("pbuf_free: p->ref > 0", p->ref > 0);
    ref = --(p->ref);
    SYS_ARCH_UNPROTECT(old_level);
    if (ref == 0) {
      q = p->next;
      alloc_src = pbuf_get_allocsrc(p);
#if LWIP_SUPPORT_CUSTOM_PBUF
      if ((p->flags & PBUF_FLAG_IS_CUSTOM) != 0) {
        struct pbuf_custom *pc = (struct pbuf_custom *)p;
        LWIP_ASSERT("pc->custom_free_function != NULL", pc->custom_free_function != NULL);
        pc->custom_free_function(p);
      } else
#endif /* LWIP_SUPPORT_CUSTOM_PBUF */
      {
        if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_MEMP_PBUF_POOL) {
          memp_free(MEMP_PBUF_POOL, p);
        } else if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_MEMP_PBUF) {
          memp_free(MEMP_PBUF, p);
        } else if (alloc_src == PBUF_TYPE_ALLOC_SRC_MASK_STD_HEAP) {
          mem_free(p);
        } else {
          LWIP_ASSERT("invalid pbuf type", 0);
        }
      }
      count++;
      p = q;
    } else {
      p = NULL;
    }
  }
  return count;
}

这里同时完成两件事：

  1. 引用计数决定是否能释放：ref != 0 就停止；
  2. allocation source 决定怎么释放：Pool 回 memp_free(MEMP_PBUF_POOL)，描述符型回 MEMP_PBUF，PBUF_RAM 回 mem_free()，custom pbuf 则调用自己的 free callback。

所以：

1
pbuf_free(head)

真正的语义是“从 head 开始释放已经失去全部引用的连续前缀”，不是无条件 free 整条 next 链。

例如：

1
2
3
p0.ref = 1
p1.ref = 2   <- 还有另一个 owner
p2.ref = 1

调用 pbuf_free(p0) 后：

1
2
3
p0.ref: 1 -> 0  => p0 被释放
p1.ref: 2 -> 1  => 停止
p2 不会继续 decrement

这一点是后续 UDP callback、TCP receive、zero-copy RX 等 ownership 分析的基础。

10. 回到这次 Ping：成功路径上的 ownership 最终交给谁释放

前面已经理解 pbuf_free() 的通用算法，现在把它重新挂回 Stage 2 的真实 RX 主线。关键问题不是“哪里出现过 pbuf_free()”，而是：Port 把 p 交给 Core 后，哪一层成为最后一个 owner？

tapif_input() 从 low_level_input() 拿到 p 后调用 netif->input(p, netif)。只有 netif->input() 返回错误时，Port 才自己释放：S1

1
2
3
4
5
6
7
8
9
10
11
12
13
static void
tapif_input(struct netif *netif)
{
  struct pbuf *p = low_level_input(netif);

  if (p == NULL) {
    return;
  }

  if (netif->input(p, netif) != ERR_OK) {
    pbuf_free(p);
  }
}

当前 netif->input 绑定的是 tcpip_input()。默认 mailbox 路径里，tcpip_inpkt() 把同一个 p 放进 TCPIP_MSG_INPKT，tcpip_thread_handle_msg() 再调用消息中保存的 input_fn；只有 input_fn 返回错误时，tcpip_thread 才执行兜底 pbuf_free()。S7

1
2
3
4
5
6
7
case TCPIP_MSG_INPKT:
  if (msg->msg.inp.input_fn(msg->msg.inp.p,
                            msg->msg.inp.netif) != ERR_OK) {
    pbuf_free(msg->msg.inp.p);
  }
  memp_free(MEMP_TCPIP_MSG_INPKT, msg);
  break;

成功进入 ethernet_input() 后，具体协议 handler 负责把 packet 消费到结束。对 Stage 2 的两条主路径：

ARP Request/Reply RX 在 etharp_input() 尾部直接释放这份 ARP pbuf：S8

1
2
3
  /* free ARP packet */
  pbuf_free(p);
}

ICMP Echo Request RX 则更有代表性：icmp_input() 尽量复用收到的同一份 pbuf，把 Echo Request 改成 Echo Reply，调用 ip4_output_if() 同步走完 TX 提交，然后在函数尾部释放收到/复用的 pbuf：S9

继续阅读 icmp_input() 的 Echo Request 分支。下面是发送 Echo Reply 的连续上游片段；ip4_output_if() 返回后，这个 case 结束：S9

1
2
3
4
5
6
7
8
  /* send an ICMP packet */
  ret = ip4_output_if(p, src, LWIP_IP_HDRINCL,
                      ICMP_TTL, 0, IP_PROTO_ICMP, inp);
  if (ret != ERR_OK) {
    LWIP_DEBUGF(ICMP_DEBUG, ("icmp_input: ip_output_if returned an error: %s\n", lwip_strerr(ret)));
  }
}
break;

switch (type) 还包含其他 ICMP 类型，因此上面的 break 与公共释放点在源码中并不相邻。Echo case 结束后控制流离开 switch，继续到 icmp_input() 的公共函数尾部；这里的连续源码明确释放当前输入 pbuf：S9

1
2
pbuf_free(p);
return;

这两个代码块分别来自同一个 icmp_input() 的 Echo case 与公共尾部，中间存在其他 switch 分支；正文显式保留这段控制流距离，而不是用省略符把非连续源码伪装成连续片段。

因此当前 Ping RX 的 ownership 可以概括为：

1
2
3
4
5
low_level_input() 创建 pbuf
  -> tapif_input() 暂时持有
  -> tcpip_input()/mailbox 把处理权交给 tcpip_thread
  -> ethernet_input() 把 packet 交给具体协议 handler
  -> etharp_input() / icmp_input() 在成功消费后负责最终 pbuf_free()

这条链说明一个重要规则：成功把 pbuf 交给下一层后，上层不能再按“自己的 buffer”随意释放；是否保留引用必须由 API contract 和 ref 明确表达。 这也是后续 zero-copy、TCP receive callback 和 DMA RX ownership 分析的基础。

11. Unit Test 在这一阶段应该怎么看

upstream test_pbuf.c 提供的是确定性输入：它会显式申请不同 layer/type/length 的 pbuf，检查 chain 长度、不变量、header 调整和 copy 行为。S5

它和 TAP RX 的职责不同：

1
2
3
4
5
TAP RX
  证明真实 frame 怎样进入 pbuf

Unit Test
  证明 pbuf API 在边界输入下保持哪些不变量

后续文章继续看到 pbuf_cat()、pbuf_ref()、pbuf_free() 时，都应该带着这三个问题读：

  1. 当前 payload 指向哪一层 header？
  2. 当前 chain 的 len/tot_len 是否仍表示同一个 packet？
  3. 当前是谁持有引用，下一步谁负责释放？

资料来源

[S1] Unix TAP Port RX 路径

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：contrib/ports/unix/port/netif/tapif.c
  • 使用位置：真实 RX 中 pbuf_alloc()、pbuf_take() 的入口
  • 支撑内容：证明 TAP frame 如何从连续 Host buffer 转成 lwIP pbuf

[S2] struct pbuf 与类型定义

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/include/lwip/pbuf.h
  • 使用位置：字段、Chain 不变量、PBUF_* 类型
  • 支撑内容：payload/len/tot_len/ref/next 语义与 allocator/type flags

[S3] example lwipopts.h

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：contrib/examples/example_app/lwipopts.h
  • 使用位置：PBUF_POOL_BUFSIZE 等当前 example 配置
  • 支撑内容：当前 Host example 的 pool buffer 配置基线

[S4] pbuf Core 实现

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/core/pbuf.c
  • 使用位置：allocation、copy、reference、chain、free
  • 支撑内容：pbuf_alloc()、pbuf_take()、pbuf_copy_partial()、pbuf_ref()、pbuf_cat()、pbuf_chain()、pbuf_free() 的真实行为

[S5] upstream pbuf Unit Test

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：test/unit/core/test_pbuf.c
  • 使用位置：确定性边界输入与 API 不变量
  • 支撑内容：upstream 如何直接构造 pbuf case 检查 allocation、chain、header 与 copy 行为

[S6] lwIP Doxygen — Packet buffers (PBUF)

  • 类型：lwIP 官方 API 文档
  • URL/文档：lwIP 2.1.x — Packet buffers (PBUF)
  • 使用位置：“阅读源码前”
  • 支撑内容：提供 pbuf_alloc()、pbuf_free()、pbuf type/chain 的 API 层快速索引；目标实现细节仍以本项目源码快照为准

[S7] tcpip.c 的 RX mailbox ownership 桥

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/api/tcpip.c
  • 使用位置：“回到这次 Ping：成功路径上的 ownership 最终交给谁释放”
  • 支撑内容：tcpip_input()、tcpip_inpkt()、TCPIP_MSG_INPKT 和错误路径 pbuf_free() 的 ownership 交接

[S8] ARP RX 的最终释放点

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/core/ipv4/etharp.c
  • 使用位置：“回到这次 Ping：成功路径上的 ownership 最终交给谁释放”
  • 支撑内容：etharp_input() 消费 ARP packet 后在函数尾部执行 pbuf_free(p)

[S9] ICMP Echo RX/TX 与最终释放点

  • 版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
  • URL/文档：src/core/ipv4/icmp.c
  • 使用位置：“回到这次 Ping：成功路径上的 ownership 最终交给谁释放”
  • 支撑内容：icmp_input() 复用 pbuf 构造 Echo Reply、调用 ip4_output_if() 后回到公共 pbuf_free(p) 释放点
